ANSCHLUSSART DER PUMPE

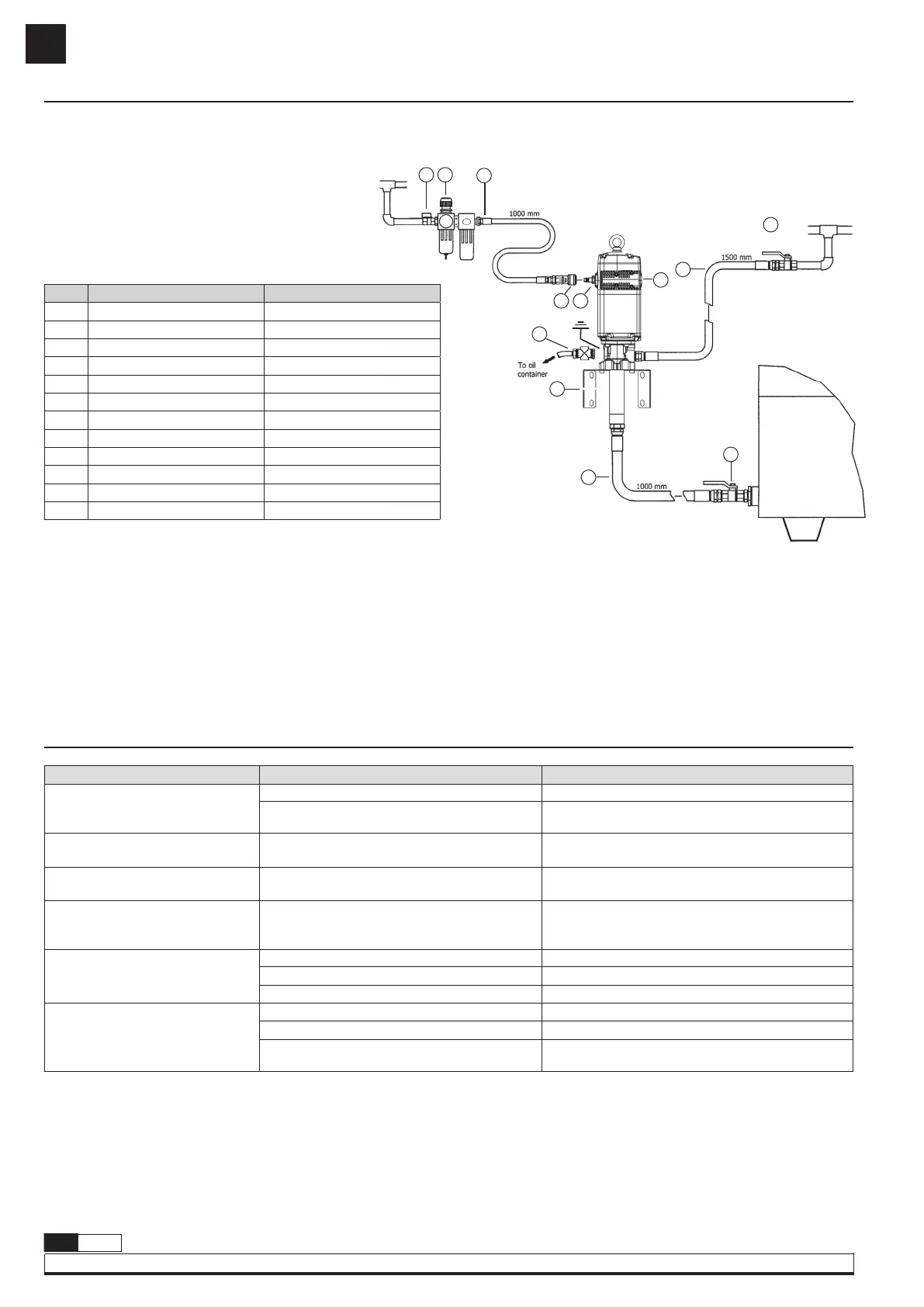

Zu Informationszwecken ist in Abbildung 4 eine typische Installation mit allen für den korrekten Betrieb empfohlenen Elementen dargestellt.
ANMERKUNG: Der Luftzufuhrdruck sollte zwischen 2 und 12 bar (30 - 170 psi) liegen, wobei 6 bar der empfohlene Druck ist.
Fig. 4
ANOMALIEN UND IHRE LÖSUNGEN
PARA CISTERNA
DE ACEITE
Abb. 4
Symptome Mögliche Ursachen Lösungen
Die Pumpe funktioniert nicht
oder liefert keine Flüssigkeit.
Luftzufuhrdruck nicht angemessen. Erhöhen Sie den Luftzufuhrdruck.
Ein Element des Ausgangskreises ist verstopft oder
geschlossen.
Putzen oder öffnen Sie den Ausgangskreis.
Die Pumpe beginnt, viel schneller
zu funktionieren.
Der Behälter ist leer oder der Füllstand liegt unter
dem Saugrohr.
Füllen Sie den Vorratsbehälter oder erwärmen Sie die
Saugleitung bis zum Ölstand.
Die Pumpe läuft weiter, auch wenn
der Materialauslass geschlossen ist.
Ölaustritt durch das Luftleck oder durch die
Leckagekontrollöffnung im Flüssigkeitskörper.
Prüfen und festziehen oder reparieren.
Ölaustritt durch das Luftleck oder
durch die Leckagekontrollöffnung im
Flüssigkeitskörper.
Durch Verschleiß der Flüssigkeitsdichtung ist Öl
in den Luftmotor geflossen.
Dichtung auswechseln. Prüfen Sie die Kolbenstange
auf Riefen und tauschen Sie die Luftkolbenbaugruppe
aus, wenn dies der Fall ist.
Luftverlust durch Luftleck.
Luftkolbendichtung verschlissen. Ersetzen Sie die Dichtung.
Verschlissene Sensorkolbendichtung. Ersetzen Sie die Dichtung.
Verteilerspulendichtung verschlissen. Dichtungen und auswechseln.
Verringerung der gelieferten
Durchflussmenge.
Unteres Ventil verschmutzt. Demontieren und reinigen. Bei Beschädigung auswechseln.
Oberes Ventil verschmutzt. Demontieren und reinigen. Bei Beschädigung auswechseln.
Der Schalldämpfer ist voll von Verunreinigungen
oder Schmiermittel von der Druckluft.
Ersetzen Sie den Schalldämpferfilz.
FÜR
ÖLTANK
K
I
L
A
B
C
D
E
J
F
G
H
POS. BESCHREIBUNG CODE
A Luftabsperrventil 950319+239004
B Regulierfilter 241001
C Luftschlauch 362100
D Schnellstecker 251412
E Schnellverbinder 255312
F Pumpe 536030
G Pressure Relief Valve 609008
H Ölschlauch 362303
I Öl-Absperrventil 950303
J Wandhalterung 360132
K Ölabsaugschlauch 945724+850769+945724
L Absperrventil 950312+945724+945567
