ATENÇÃO! Antes de começar qualquer tipo de manutenção,
desconectar o engate rápido da propulsora e acionar o bico de
abastecimento para eliminar a pressão do óleo.
LIMPEZA DO SILENCIADOR (FIG. 5)
1. Desrosquear os parafusos (A).
2. Retirar o conjunto do silenciador (B).
3. Desrosquear os 4 parafusos (G) e retirar a tampa (F).
4. Retirar o feltro (D).
5. Remover o feltro (E) e o defletor (C).
6. Retirar o feltro do fundo (D) e substituir por um novo.
7. Colocar um novo defletor (C).
8. Inserir os parafusos (A) e posteriormente um novo feltro (E). Se não
for feito nesta ordem pode haver complicação inserir os parafusos
(A). Apertar os parafusos (A).
9. Colocar um feltro novo (D).
10. Colocar a tampa (F) e seus parafusos e apertar os parafusos (G).
11. Inserir os parafusos (A) no silenciador (B), encaixar o silenciador no
lugar e fixar os parafusos.
12. O essencial é trocar todo o conjunto do silenciador (secção PEÇAS
DE REPOSIÇÃO). Desta forma basta retirar os parafusos do
silenciador e remover o conjunto do silenciador e substituir por um
conjunto novo recolocando e apertando os parafusos (A).
!
DISTRIBUIDOR DE AR (FIG. 6)
1. Desrosquear os parafusos (H) e retirar a tampa (G).
2. Desrosquear os parafusos (A) e assegurar que não se soltem do
silenciador (B), separar o silenciador do motor. Retirar o anel de
vedação (C).
3. Com a ajuda de uma ferramenta plastica, golpear levemente o lado do
silenciador, para extrair a valvula do distribuidor de ar (E).
4. Substituir as vedações da valvula do distribuidor de ar (D) e (F), ou
substituir a valvula do distribuidor de ar completa com suas juntas já
colocadas de forma correta (E). Esta é a opção mais recomendada para
assegurar que as vedações sejam instaladas corretamente e a valvula do
distribuidor de ar assegura o bom funcionamento da propulsora.
PROCEDIMENTOS DE REPARO E LIMPEZA

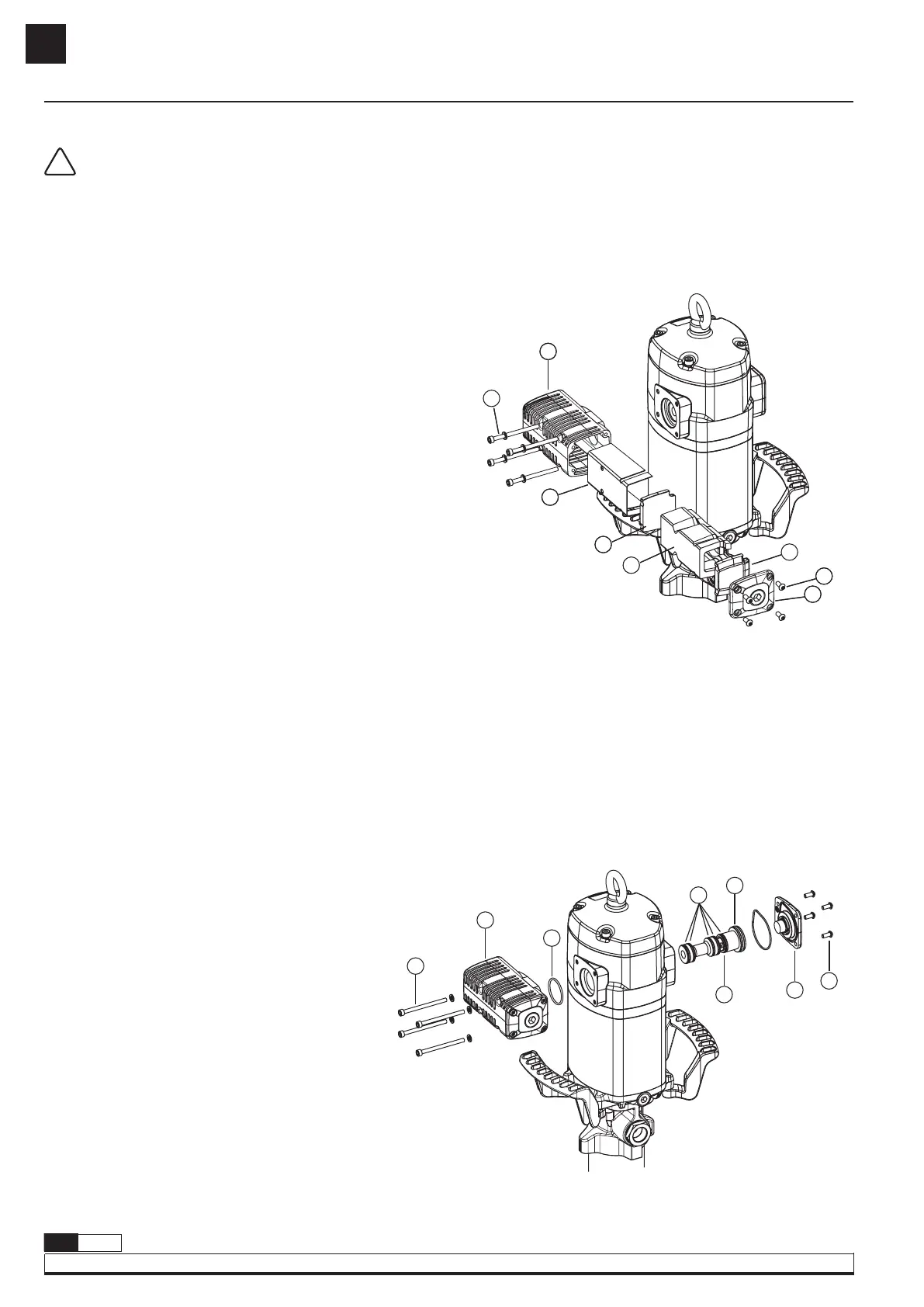

Fig. 5
A
B
C
D
D
G
F
E
Fig. 6
B
C
A
D
F
E
G
H
