SUBSTITUIÇÃO DAS JUNTAS DE BAIXO (FIG. 8)
Para facilitar a troca das juntas, é preciso parar a proplsora
numa posição perto da posição inferior do tubo.
1. Desrosquear o tubo (K) do corpo de saida do fluido (D).
2. Desrosquear o pistão (J) da haste (A). Retirar a esfera (G) e a arruela
(H). Substituir o apoio do pistão (I).
3. Desrosquear os 4 parafusos (E), separar o corpo de saida (D) do
motor de ar e substituir as juntas (B, F) e o arruela guia (C).
4. Montar em ordem contraria dos passos descritos acima, aplicando
veda-rosca em todas as uniões.
5. Para o melhor funcionamento da propulsora as juntas devem ser
substituídas por completo quando for feita manutenção (secção
PEÇAS DE REPOSIÇÃO).
PROCEDIMENTOS DE REPARO E LIMPEZA
PEÇAS DE REPOSIÇÃO /
CARACTERÍSTICAS TÉCNICAS Y DIMENSÕES
VER PÁGINAS 44, 47 e 48
LÁBIOS VIRADOS
PARA CIMA

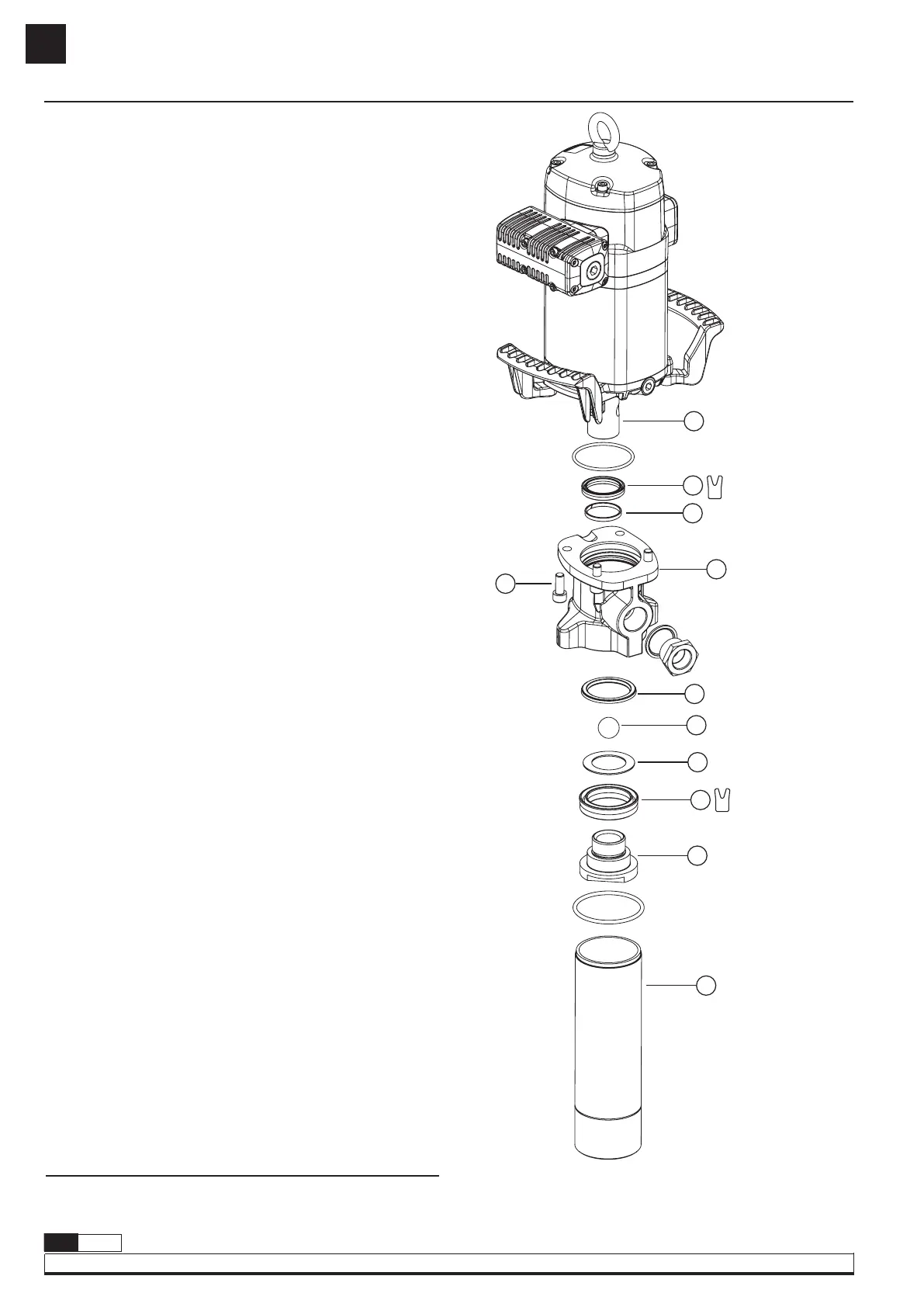

Fig. 8
A
B
C
D
E
F
G
H
J
K
I
LÁBIOS VIRADOS
PARA CIMA
