RUPTDEFRESEN
536030 / 536010 536031 / 536011
Maximum air pressure Presión de aire máxima Pression d’air maxi 12 bar (180 psi)
Minimum air pressure Presión de aire mínima Pression d’air mini 2 bar (29 psi)
Maximum delivery Caudal máximo Débit maxi 68 l/min @ 7 bar (18 gal/min @ 100 psi)
Air inlet thread Rosca entrada aire Filetage en entrée d’air 1/2" BSP-F 1/2" NPT-F
Fluid outlet thread Rosca salida aceite Filetage en sortie fluide 3/4" BSP-F 3/4" NPT-F
Air piston diameter Diámetro pistón de aire Diamètre du piston d’air 115 mm (4·1/2")
Stroke Carrera Course 100 mm (4")
Weight Peso Poids 16.5 kg / 19 kg (36.4 lb / 42 lb)
Inlet Entrada fluido Entrée fluide 1-1/2" BSP-F 1-1/2" NPT-F
536030 / 536010 536031 / 536011
Maximaler Luftdruck Pressão máxima de ar
Maксимальное
давление воздуха
12 bar (180 psi)
Minimaler Luftdruck Pressão mínima de ar
Минимальное давление
воздуха
2 bar (29 psi)
Maximaler Durchfluss Vazão máxima
Maксимальная
производительность
68 l/min @ 7 bar (18 gal/min @ 100 psi) /
68 л/мин при давлении 7 бар (18 гал/мин при 100
фунтов/кв.дюйм)
Gewinde für Lufteinlass Conexão de entrada de ar
Соединение на входе
воздуха
1/2" BSP-F 1/2" NPT-F
Ölablassgewinde Conexão de saída de fluido
Соединение на выходе
масла
3/4" BSP-F 3/4" NPT-F
Diámetro pistón de aire Diâmetro do pistão de ar
Диаметр
пневматического
поршня
115 mm (4·1/2")
Hub Impulso
Ход пневматического
поршня
100 mm (4")
Gewicht Peso Масса 16.5 kg / 19 kg (36.4 lb / 42 lb)
Flüssigkeitseingang Conexão de entrada de óleo
Резьба соединения на
входе
1-1/2" BSP-F 1-1/2" NPT-F
0 10 20 30 40 50 60 70
2,6 5,3 8 10,6 13,2 15,8 18,5
0 50 100 150 200 250 300 350
80
70
60
50
40
30
20
10
1160
1015
870
725
580
435
290
145
0
3000
2500
2000
1500
1000
500
Cycles/min. / Ciclos/min. / Cycles/min. / Zyklen/min. / Ciclos/minuto / цикл/мин
bar psi
106
88
70
53
35
18
7 bar (100 psi)
5 bar (72 psi)
3 bar (43 psi)
Consump. @ 7 bar
Consump. @ 5 bar
Consump. @ 3 bar
Outlet pressure / Presión salida
Pression de sortie /
Ausgangsdruck
Pressão de saída / Давление на выходе
Flow / Caudal / Débit / Durchuss / Vazão / Расход
Air consumption / Consumo de aire
Consommation d’air /
Luftverbrauch
Consumo de ar / Расход воздуха
Nl/min scfm
SAE 10 OIL - 21 ºC (70 ºF)
МАСЛО SAE 10 - 21 °C (70 °F)
l/min - л/мин
gpm - гал/мин
бар фунтов/
кв.дюйм
нл/мин станд. куб.
футов в минуту

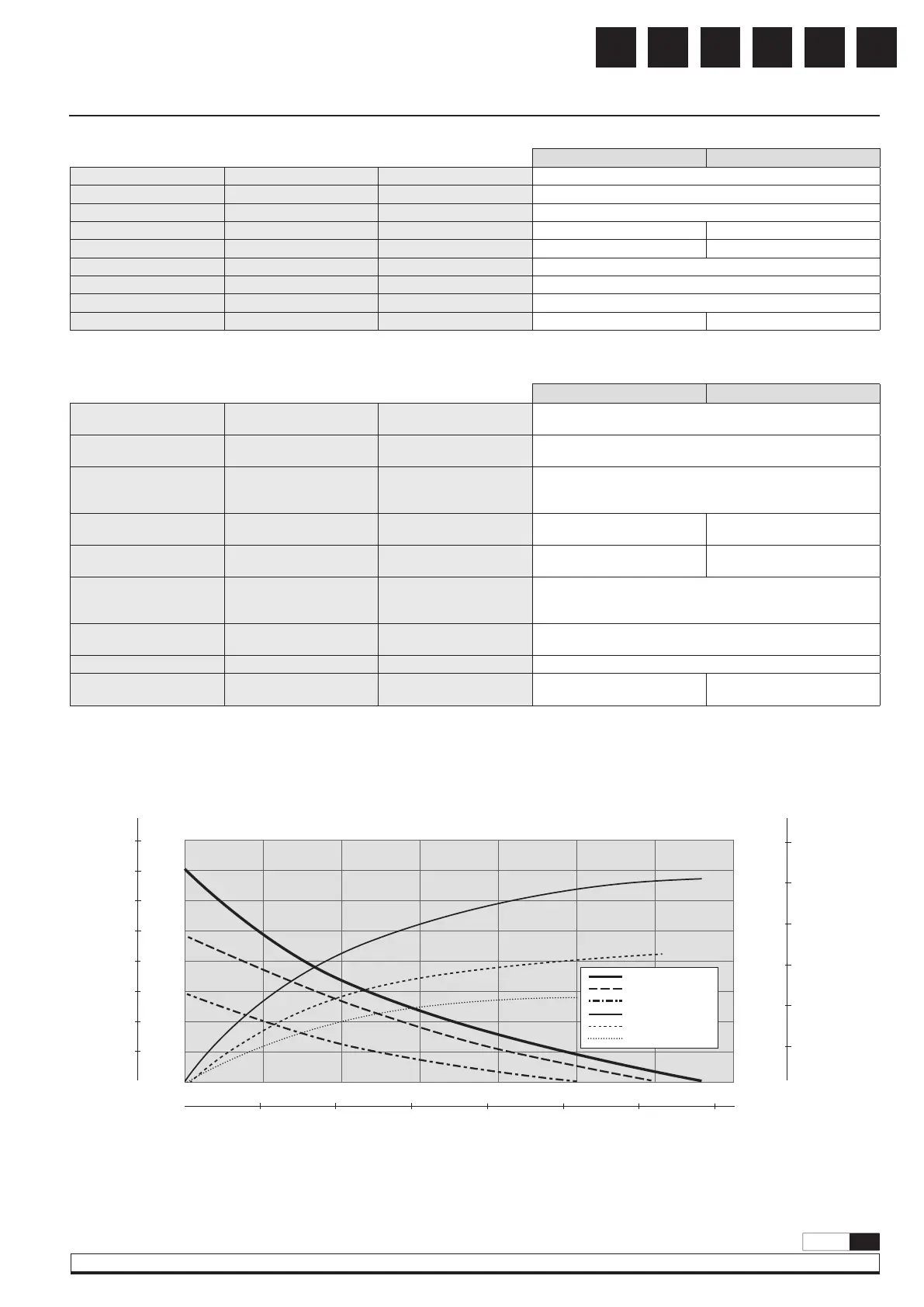

TECHNICAL DATA / DATOS TÉCNICOS / SPÉCIFICATIONS TECHNIQUES / DATOS TÉCNICOS
/ CARACTERÍSTICAS TÉCNICAS / ТЕХНИЧЕСКИЕ ДАННЫЕ
