RUPTDEFRESEN

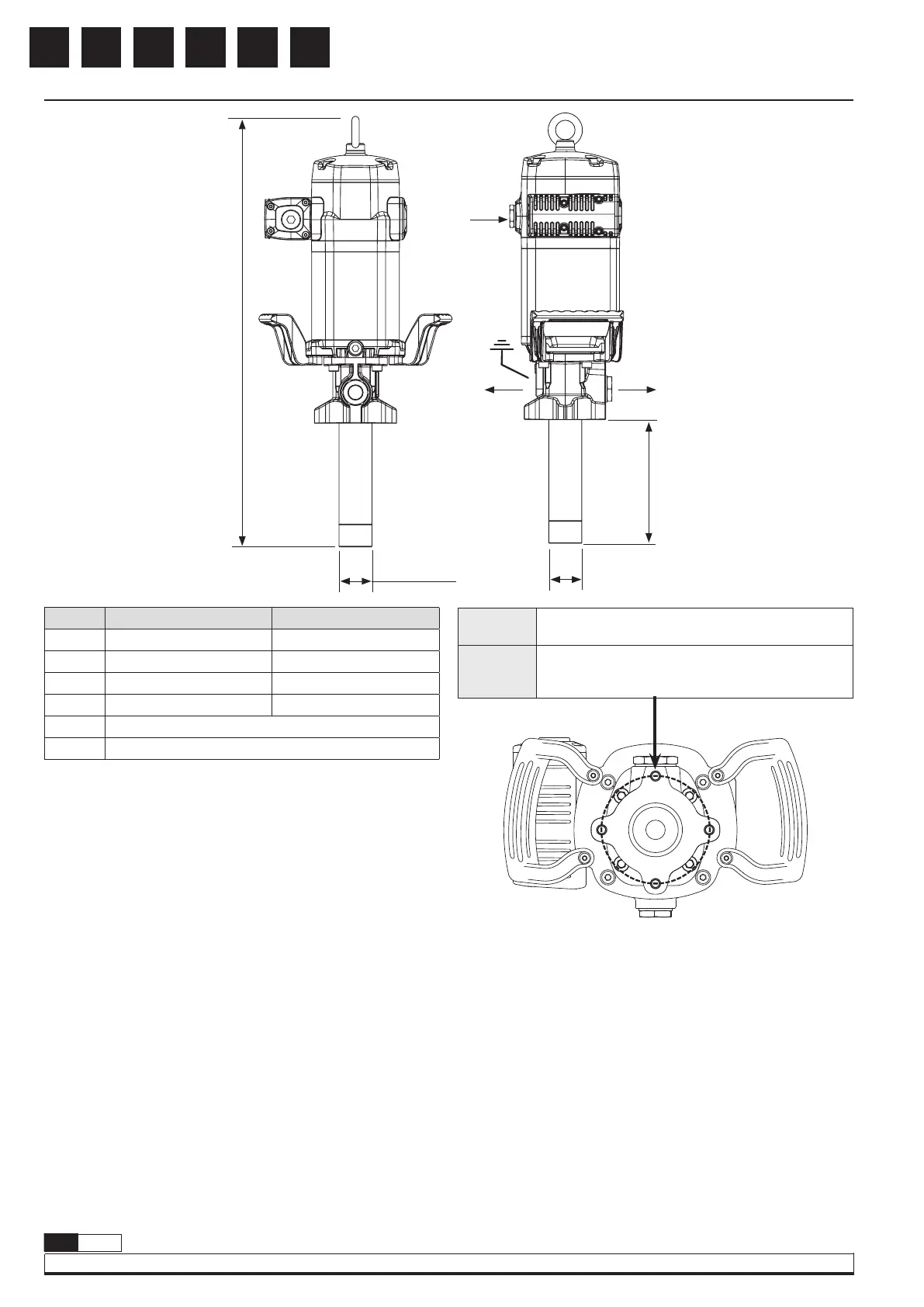

DIMENSIONS / DIMENSIONES / DIMENSIONS / ABMESSUNGEN / DIMENSÕES / РАЗМЕРЫ
536030 / 536010 536031 / 536011
A 1/2" BSP - F 1/2" NPT - F
B 3/4" BSP - F 3/4" NPT - F
C 1 1/2" BSP - F 1 1/2" NPT - F
D 1/4" BSP - F 1/4" BSP - F
E 202 mm / 855 mm (202 mm / 855 mm)
F 704 mm / 1357 mm (704 mm / 1357 mm)
Ø54 mm (mm)
A
B
C
D
E
F
4xM10
holes / agujeros / orifices /
Löcher / furos / отверстия
Ø112 mm
hole pattern / patrón de agujeros / gabarit de perçage /
Lochmuster / padrão de furos /
диаметр окружности центров отверстий под винты
