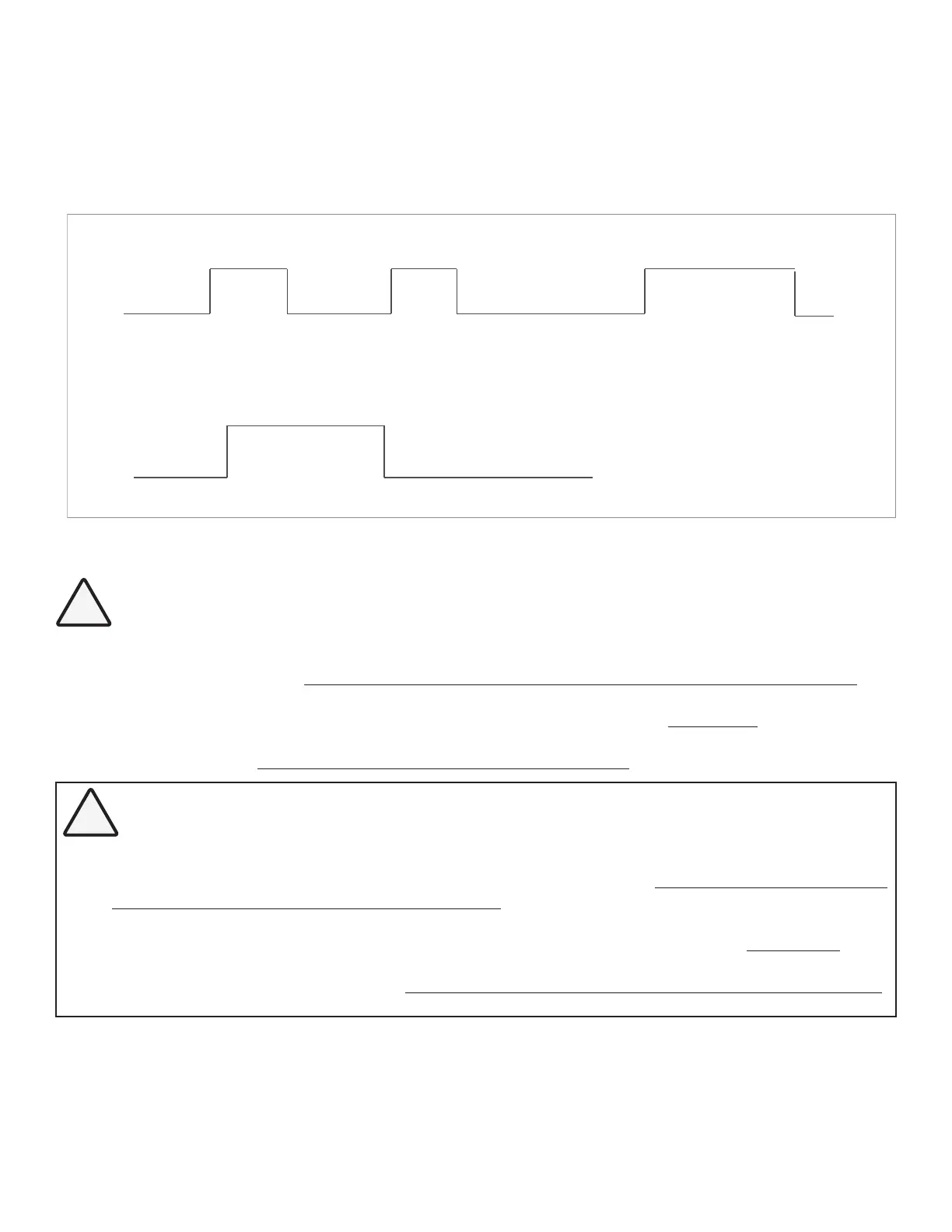

On/Off Logic Diagram is shown in Fig 4.4 below:
Option “0 = Button”
(Default)
External 12VDC signal is fed through Push Button Type of Switch.
•
Momentary contact of Push Button > 2 sec will switch EVO Inverter Charger ON
External +12V signal is fed through external On/Off Switch or through
relay contact closure. EVO will be ON as long as the external On/Off
switch is ON / relay contact is closed.
Option “1 = Switch”
1
st
12VDC input
> 2 sec will switch ON
EVO Inverter Charger
After power ON,
12VDC input < 5 sec
will have no effect
After power ON,
12VDC input > 5 sec
will switch OFF
EVO Inverter Charger
12VDC input is
available - Power On
No 12VDC input
for 2 sec - Off
Fig 4.4. On/Off Logic Diagram for Options under Parameter "REMOTE SWITCH"
!
CAUTION!
On/Off Logic shown in Fig 4.4 also controls the operation of the On/Off Button on the front panel of
EVO™ Inverter/Charger (11, Fig 2.1 in the attached Owner's Manual for EVO-2212/3012/2224/4024). The
Default Setting is "Button Type". If parameter "REMOTE SWITCH" is set to option "1=Switch", the
normal On/Off operation of EVO using the front panel On/Off Button (Section 3.2) will be disrupted
i.e. EVO will remain on as long as the On/Off Button is kept pressed and will switch Off when the
Button is released (See logic diagram for Option "1=Switch" in Fig 4.4)
!
ATTENTION!
Logique On / Off montré dans la gure 4,4 contrôle également le fonctionnement du bouton
ON/OFF sur le panneau d’avant de l’onduleur chargeur de l' EVO™ (11 , gure 2,1 dans le manuel
d'utilisation ci-joint pour EVO-2212/3012/2224/4024). Le réglage par défaut est « Button Type ». Si
le paramètre "REMOTE SWITCH" ; est dénie à l'option « 1 =Switch, le fonctionnement marche/
arrêt normal d'EVO à l'aide du panneau avant sur le bouton marche/arrêt (Section 3.2) sera
perturbé, c.-à-EVO reste allumé aussi longtemps que le bouton marche/arrêt est enfoncé et
s'éteint lorsque le bouton est relâché (voir schéma logique pour l'option « 1 =Switch" ; dans la gure 4.4)
