Samson MD2 PRO - Page 10

1 2 3 1 2 3
4 5 6 5 6

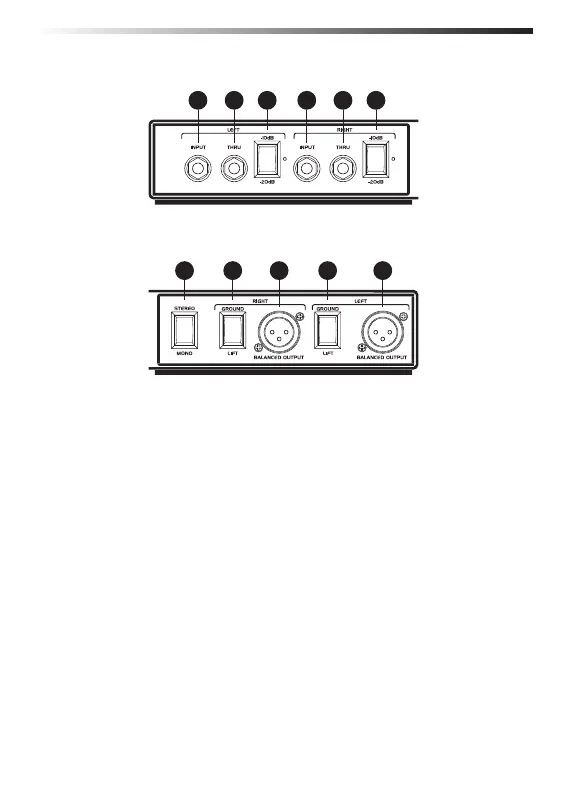

Références
1. Entrée Jack - Jack d'entrée 6,35mm hi-Z pour le branchement à
des instruments et des signaux de niveau de ligne.
2. Jacks THRU - Sortie 6,35mm pour faire passer le signal d'entrée
grâce à un système d'amplificateur ou de retour de scène.
3. Commutateur d'atténuateur -10dB / -20dB – Lorsqu'il est engagé, le
niveau d'entrée est atténué de -10dB ou -20dB pour prévenir la
distorsion.
4. Commutateur STEREO/MONO – Lorsque l'interrupteur est en position
stéréo, chaque entrée est dirigée vers sa sortie correspondante.
Dans la position MONO, les signaux d'entrée gauche et droite sont
additionnés et envoyés aux prises jacks de sortie gauche et droite.
5. Commutateurs GROUND LIFT - Quand il est engagé, la terre d'entrée
(blindage) est débranchée.
6. Jacks BALANCED OUTPUT - Branchements mâle XLR low-Z.
Avant
Arrière
