1 2 3 1 2 3
4 5 6 5 6

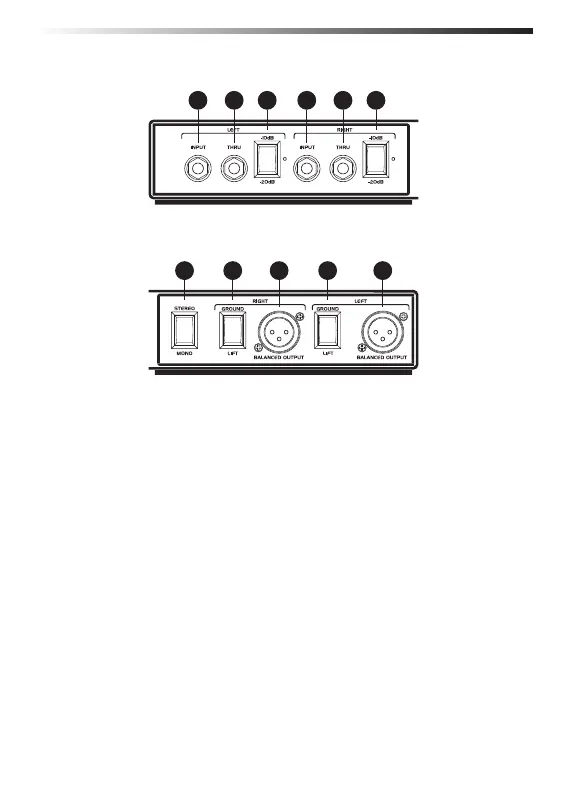

Leyendas
1. Conectores INPUT– Conectores de entrada de 1/4” de alta impedan-
cia, para la conexión de instrumentos y señales a nivel de línea.
2. Conectores THRU – Salidas de 1/4” para pasar la señal de entrada
a través de un amplificador de escenario o sistema de monitores.
3. Interruptor Pad de -10dB / -20dB – Al activarse, la señal de entrada
se atenúa ya -10dB o -20dB para evitar distorsión.
4. Conmutador STEREO/MONO – Cuando el conmutador está en la posi-
ción STEREO, cada entrada es encaminada a su salida correspon-
diente. En la posición MONO, las señales de entrada Izquierda y
Derecha se suman y son dirigidas conjuntamente a los conectores
de salida Izquierda y Derecha.
5. GROUND LIFT (interruptor de masa) – Al activarse el interruptor, se
desconecta la entrada de señal de masa (blindaje).
6. BALANCED OUTPUT (salida balanceada) – Conectores XLR macho de
baja impedancia.
Parte delantera
Parte trasera
