1 2 3 1 2 3
4 5 6 5 6
Descrizione
1. Jack INPUT – Jack di ingresso da 1/4" ad alta impedenza per colle-
gare strumenti o segnali di linea.
2. Jack THRU – Uscite da 1/4" per inviare il segnale in ingresso a un
monitor o amplificatore da palco.
3. Interruttore di smorzamento −10 dB / −20 dB – Quando è premuto,
il livello in ingresso è attenuato di 10 dB o 20 dB per evitare di-
storsioni o durante il collegamento di segnali a livello altoparlante.
4. Interruttore STEREO/MONO – Quando l'interruttore è in posizione
STEREO, ogni ingresso è inviato all'uscita corrispondente. In posi-
zione MONO, il segnale di ingresso sinistro e destro sono sommati
e inviati a entrambi i jack di uscita sinistro e destro.
5. Interruttori GROUND LIFT – Quando l'interruttore è premuto, il colle-
gamento a massa (schermatura) è disattivo.
6. Jack BALANCED OUTPUT – Connettori XLR maschio a bassa impe-
denza.

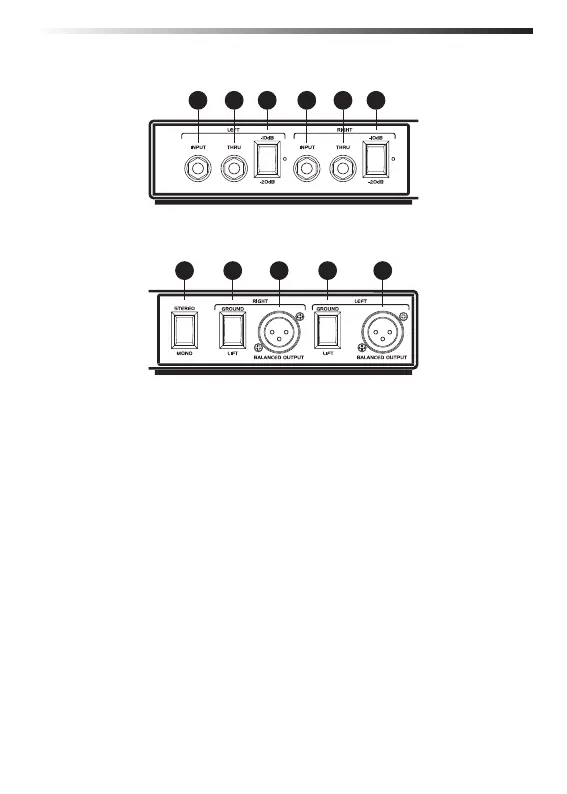

Pannello anteriore
Pannello posteriore
