Samson RESOLV 80a - Rückseite

1 MITTENKONTUR-REGLER – 4-Weg-Schalter
zum Einstellen des Mitten-Frequenzgangs (in 3
dB-Schritten) und angepasster Klangverläufe,
von HiFi bis Nahfeld-Monitoring mit aggressiven
Mitten.
2VOLUME - Steuert den Ausgangspegel.
3 XLR INPUT - Symmetrischer Line-Pegel-
Eingang, Anschluss via standard XLR (Mikrofon)
Kabel.

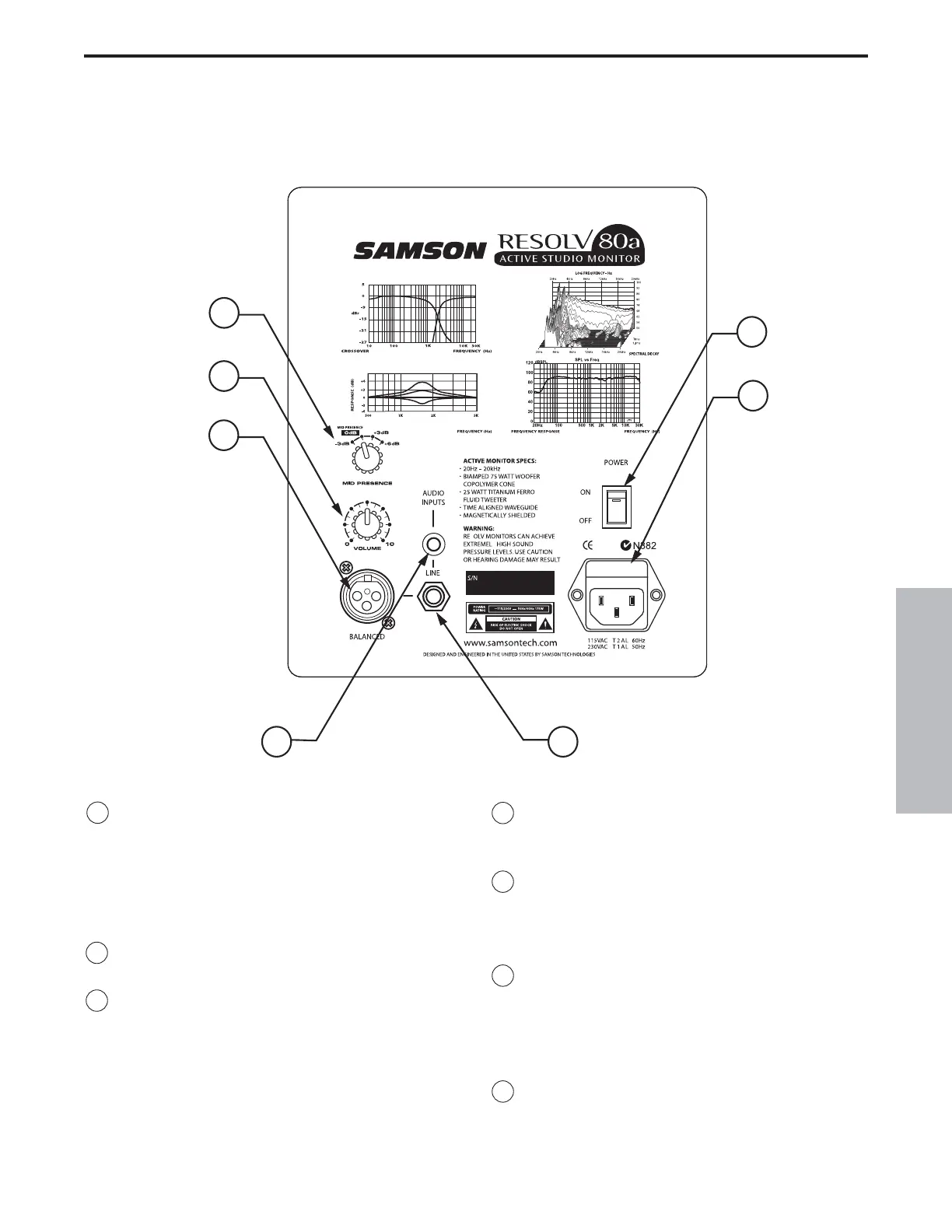

RESOLV 80a Layout
Rückseite
1
2
3
4
5
6
7
4RCA/CINCH – Zum Anschließen von asym-
metrischen –10 dBV Geräten.
5 1/4-” KLINKEN-BUCHSE – Symmetrische TRS
(Tip, Ring, Sleeve) 1/4” Klinkenbuchse für sym-
metrische oder asymmetrische Signale.
6POWER-SCHALTER – Haupt-Netzschalter.
Leuchtet in der ON-Stellung grün, um anzuzei-
gen, dass der Resolv 80a eingeschaltet und
betriebsbereit ist.
7 NETZANSCHLUSS - Zum Anschließen des mit-
gelieferten IEC-Netzkabels.
27
DEUTSCHE
