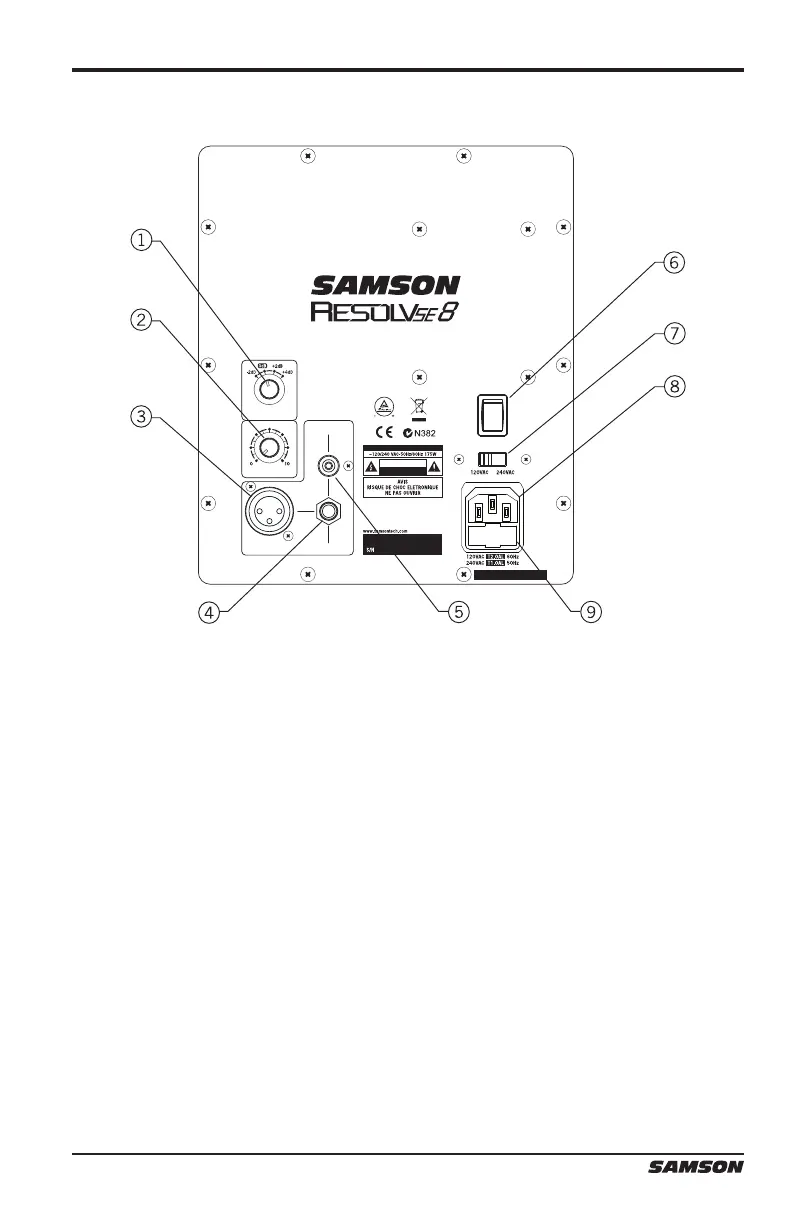

Schéma du panneau arrière
1. HF LEVEL (Niveau HF) – Bouton rotatif à quatre positions servant à régler la réponse
à hautes fréquences. Le fait de régler le bouton sur 0 dB (réglage d’origine) permet
d’obtenir une réponse uniforme. Le -2 dB, +2 dB et le +4 dB permettent de régler un
dégradé à hautes fréquences au-dessus de 4 kHz. L’acoustique de votre pièce ou le
matériel d’écoute détermineront le réglage approprié correspondant à votre application.
2. VOLUME – Règle la valeur du niveau de sortie global.
3. Entrée XLR (sur SE6 et SE8 uniquement) – Brancher ici un signal de niveau de ligne
symétrique à +4 dBu via un câble XLR (microphone) standard.
4. Entrée ¼” – Brancher ici un signal de niveau de ligne symétrique à +4 dBu par
l’intermédiaire d’un câble ¼” TRS (Tip, Ring, Sleeve, c’.-à-d. Pointe, Anneau, Corps), ou
TS dissymétrique (Tip, Sleeve / Pointe, Corps).
5. Entrée RCA – Sert à relier des signaux provenant de dispositifs dissymétriques à –10 dBV.
6. Bouton POWER – Mettre les haut-parleurs en marche et à l’arrêt à l’aide de ce bouton.
Lorsqu’ils sont en marche, le témoin LED du panneau avant s’allumera.
7. Sélecteur Voltage (Tension) – Sert à sélectionner la tension de fonctionnement.
REMARQUE : Vérifiez bien que le réglage de tension et la valeur nominale des fusibles correspondent à ceux
en vigueur dans votre pays.
8. Entrée AC (courant de secteur) – Brancher ici le câble de secteur CEI joint à la livraison.
9. Porte-fusible – Renferme le fusible de secteur. Pour remplacer le fusible, retirer le câble
d’alimentation et faire levier pour ouvrir le porte-fusible à l’aide d’un tournevis à pointe
plate.
REMARQUE : ne jamais retirer le fusible pendant que les haut-parleurs sont encore branchés.
RISQUE D’ELECTROCUTION
NE PAS OUVRIR
NIVEAU HF
ENTREES AUDIO
VOLUME
BALANCE EN EQUILIBRE
LIGNE
PUISSANCE NOMINALE
AVERTISSEMENT :
LES ENCEINTES RESOLV PEUVENT
PARVENIR A DES NIVEAUX DE PRESSION
ACOUSTIQUE EXTREMEMENT ELEVES.
FAITES BIEN ATTENTION ! SINON, CELA
RISQUE DE PROVOQUER UNE DIMINUTION
DE L’ACUITE AUDITIVE.
CAUTION
MODEL NO. RESOLV SE8
CONCEPTION ET ETUDES REALISEES AUX
ETAT-UNIS PAR SAMSON TECHNOLOGIES
FABRIQUE EN CHINE
MARCHE/ARRET
MARCHE
ARRET
AVERTISSEMENT : LORSQU’ON CHANGE DE
TENSION ELECTRIQUE, IL FAUT AUSSI CHANGER
24
