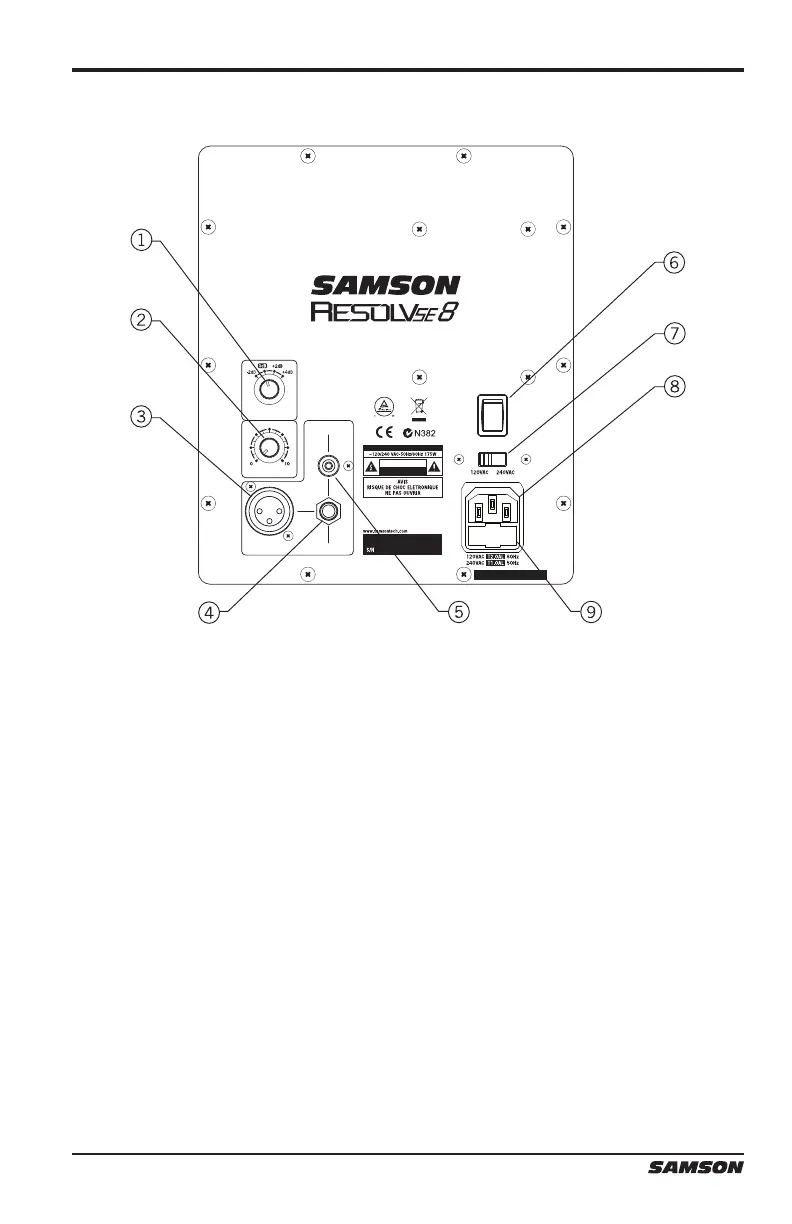

Anordnung auf der Rückwand
1. Hochfrequenzpegel (HF LEVEL) – Die Hochfrequenzwiedergabe wird mittels vier
Drehschaltern geregelt. Das Einstellen des Reglers auf 0dB (Werkseinstellung)
bewirkt eine flache Wiedergabe. Die Einstellungen -2dB, +2dB und +4dB regeln den
Hochfrequenzbereich über 4kHz. Ihre Raumakustik oder das zu hörende Material
bestimmen, welche Einstellung für Ihre jeweilige Anwendung angemessen ist.
2. LAUTSTÄRKE (VOLUME) – Regelt die Gesamtlautstärke.
3. XLR-Eingang (nur beim SE6 und SE8) – Schließen Sie hier mittels eines Standard-XLR-
Kabels (Mikrofonkabel) ein symmetrisches +4dBu Line-Level-Signal an.
4. ¼” Eingang – Schließen Sie hier ein symmetrisches +4dBu Line-Level-Signal über einen
Klinkenstecker (TRS) oder ein asymmetrisches ¼”-TS-Kabel an.
5. Cinch-Eingang (RCA) – Wird zum Anschluss von Signalen asymmetrischer -10dBV-Geräten
verwendet.
6. EIN/AUS-Schalter – Mit diesem Schalter können Sie die Lautsprecher ein- und ausschalten.
Im eingeschalteten Zustand leuchtet die frontseitige LED.
7. Spannungsumschalter (Voltage Switch) – Hiermit wählen Sie die Betriebsspannung. HINWEIS:
Achten Sie darauf, dass Spannungseinstellung und Sicherungsnennwert für Ihr Land korrekt sind.
8. Stromanschlussbuchse – Schließen Sie hier das mitgelieferte IEC-Netzkabel an.
9. Sicherungshalter – Hält die Netzsicherung. Zum Ersetzen der Sicherung ziehen Sie das
Netzkabel und hebeln Sie den Sicherungshalter mit einem flachen Schraubendreher
auf. HINWEIS: Entfernen Sie niemals die Sicherung, während die Lautsprecher noch an das Stromnetz
angeschlossen sind.
STROMSCHLAGRISIKO
NICHT ÖFFNEN
HOCHFREQUENZPEGEL
AUDIOEINGÄNGE
LAUTSTÄRKE
SYMMETRISCH
LINE
BELASTBARKEIT
WARNUNG:
RESOLV-MONITORLAUTSPRECHER
KÖNNEN EXTREM HOHE SCHALL-
DRUCKPEGEL ERREICHEN. SEIEN SIE
VORSICHTIG, UM HÖRSCHÄDEN ZU
VERMEIDEN.
CAUTION
MODEL NO. RESOLV SE8
ENTWORFEN UND ENTWICKELT IN DEN USA
VON SAMSON TECHNOLOGIES.
HERGESTELLT IN CHINA
POWER
EIN
AUS
WARNUNG: WENN DIE SPANNUNG UMGESCHALTET
WIRD, MUSS AUCH DIE SICHERUNG
ENTSPRECHEND AUSGETAUSCHT WERDEN.
