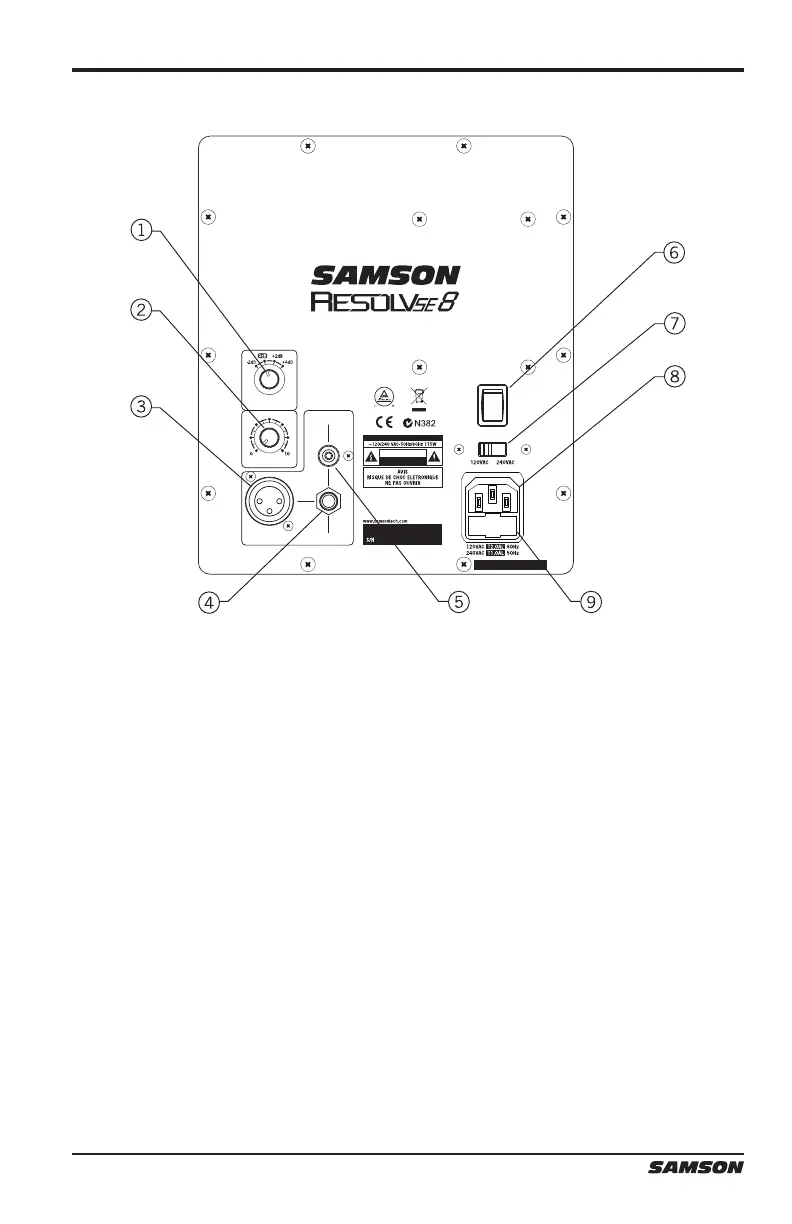

Layout del pannello posteriore
1. LIVELLO HF – Interruttore girevole a quattro posizioni utilizzato per regolare la risposta
in alta frequenza. L’impostazione dell’interruttore su 0 dB (impostazione predefinita
di fabbrica) produce una risposta piatta. I valori -2 dB, +2 dB e +4 dB regolano un
equalizzatore parametrico sulle alte frequenze sopra i 4 kHz. L’acustica della stanza o il
materiale di ascolto determineranno l’impostazione adatta all’applicazione.
2. VOLUME – Controlla la quantità del livello di uscita complessivo.
3. Ingresso XLR (solo per i modelli SE6 e SE8) – Collegare a questo ingresso un segnale con
livello di linea bilanciata pari a +4 dBu, con un cavo XLR standard (microfono).
4. Ingresso da ¼” – Collegare a questo ingresso un segnale con livello di linea bilanciata pari
a +4 dBu, attraverso un cavo da ¼” con connettore TRS (Tip, Ring, Sleeve), o TS (Tip,
Sleeve) sbilanciato.
5. Ingresso RCA – Utilizzato per collegare segnali da dispositivi da –10 dBV sbilanciati.
6. Interruttore di ACCENSIONE – Usare questo interruttore per accendere e spegnere gli
altoparlanti. Quando l’apparecchio è acceso il LED situato sul pannello frontale si
illuminerà.
7. Interruttore di tensione – Usato per selezionare la tensione di funzionamento.
NOTA: accertarsi di controllare che l’impostazione della tensione e la potenza del fusibile siano corrette per
il proprio paese.
8. Ingresso c.a. – Collegare a questo ingresso il cavo di alimentazione con connettore IEC in
dotazione.
9. Portafusibile – Contiene il fusibile per il collegamento alla rete elettrica. Per sostituire
il fusibile, togliere il cavo di alimentazione e aprire il portafusibile facendo leva con un
cacciavite a testa piatta.
NOTA: non rimuovere mai il fusibile mentre gli altoparlanti sono collegati alla presa.
RISCHIO DI FOLGORAZIONE
NON APRIRE
LIVELLO HF
INGRESSI AUDIO
VOLUME
BILANCIATO
LINEA
POTENZA
AVVERTIMENTO:
I MONITOR RESOLV POSSONO
RAGGIUNGERE LIVELLI DI PRESSIONE
SONORA ESTREMAMENTE ELEVATI, FARE
ATTENZIONE O POTREBBERO PRODURSI
DANNI ALL’UDITO
CAUTION
MODEL NO. RESOLV SE8
PROGETTATO NEGLI STATI UNITI DA SAMSON
TECHNOLOGIES
FABBRICATO IN CINA
ALIMENTAZIONE
ON
OFF
AVVERTIMENTO: QUANDO SI CAMBIA
TENSIONE BISOGNA CAMBIARE FUSIBILE
66
