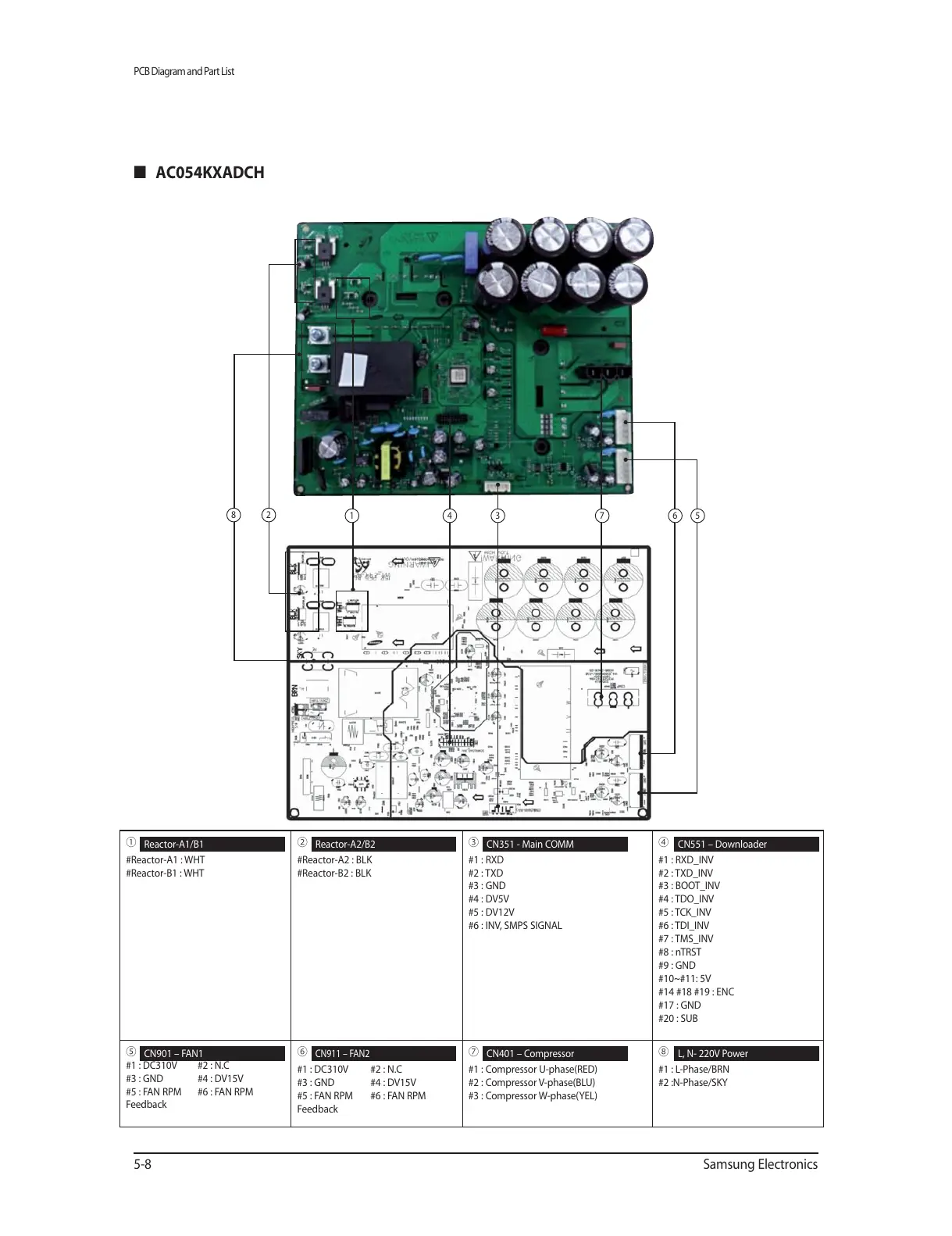

PCB Diagram and Part List
5-8 Samsung Electronics
QAC054KXADCH
①
#Reactor-A1 : WHT
#Reactor-B1 : WHT
②
#Reactor-A2 : BLK
#Reactor-B2 : BLK
③
#1 : RXD
#2 : TXD
#3 : GND
#4 : DV5V
#5 : DV12V
#6 : INV, SMPS SIGNAL
④
#1 : RXD_INV
#2 : TXD_INV
#3 : BOOT_INV
#4 : TDO_INV
#5 : TCK_INV
#6 : TDI_INV
#7 : TMS_INV
#8 : nTRST
#9 : GND
#10~#11: 5V
#14 #18 #19 : ENC
#17 : GND
#20 : SUB
⑤
#1 : DC310V
#2 : N.C
#3 : GND
#4 : DV15V
#5 : FAN RPM
#6 : FAN RPM
Feedback
⑥
#1 : DC310V
#2 : N.C
#3 : GND
#4 : DV15V
#5 : FAN RPM
#6 : FAN RPM
Feedback
⑦
#1 : Compressor U-phase(RED)
#2 : Compressor V-phase(BLU)
#3 : Compressor W-phase(YEL)
⑧
#1 : L-Phase/BRN
#2 :N-Phase/SKY
Reactor-A1/B1 Reactor-A2/B2 CN351 - Main COMM CN551 – Downloader
CN901 – FAN1
CN911 – FAN2
CN401 – Compressor L, N- 220V Power
8 2
1 4 3 7 6 5
