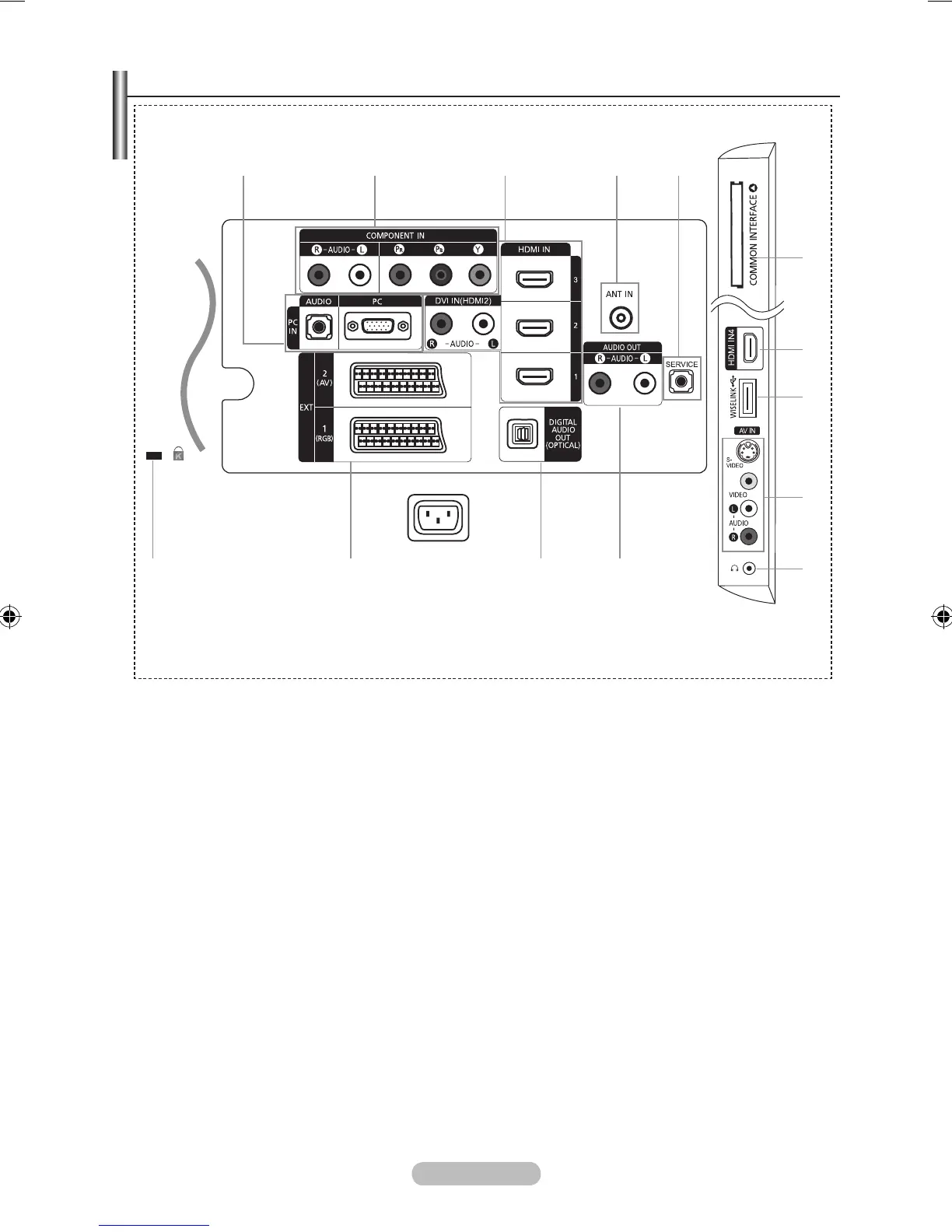

Opis panelu złączy
Przed podłączeniem zewnętrznego urządzenia należy upewnić się, że zostało wyłączone zasilanie telewizora.
Podczas podłączania urządzenia zewnętrznego należy uważać, aby złącza kabli były podłączane do gniazd o
tym samym kolorze.
1
PC IN [PC]/[AUDIO]
Złącza wejść audio i wideo do podłączenia komputera.
2
COMPONENT IN
Kable komponentowego sygnału wideo (opcjonalne) należy podłączyć do złączy sygnału komponentowego
(„PR”, „PB”, „Y”) z tyłu telewizora, a pozostałe końce do odpowiednich wyjść wideo w urządzeniu DTV lub
odtwarzaczu DVD.
W przypadku podłączenia dekodera i urządzenia DTV (lub odtwarzacza DVD) należy połączyć ze sobą
te urządzenia, a następnie podłączyć urządzenie DTV (lub odtwarzacz DVD) do złącza komponentowego
(„PR”, „PB”, „Y”) telewizora.
Gniazda PR, PB i Y urządzeń zewnętrznych (urządzenia DTV lub odtwarzacza DVD) są czasami oznaczone
jako Y, B-Y i R-Y lub Y, Cb i Cr.
Kable sygnału dźwięku RCA (opcjonalny) należy podłączyć do złącza „R - AUDIO - L” z tyłu telewizora, a
drugi koniec do odpowiednich wyjść audio w urządzeniu DTV lub odtwarzaczu DVD.
3
HDMI IN , HDMI IN , HDMI IN , HDMI IN
Obsługują połączenia między urządzeniami wyposażonych w interfejs HDMI (dekoderami, odtwarzaczami
DVD).
Połączenie HDMI nie wymaga dodatkowego połączenia doprowadzającego sygnał dźwiękowy.
Korzystając z połączenia kablowego HDMI/DVI należy użyć gniazda HDMI IN 2.
➣
➣
-
-
-
-
-
-
-
-
6
0
Kolor i kształt produktu mogą się różnić w zależności od modelu.
➣
Złącze zasilania
[Gniazda panelu bocznego]
1 2 3 4 5
3
7
8
9
!@#
