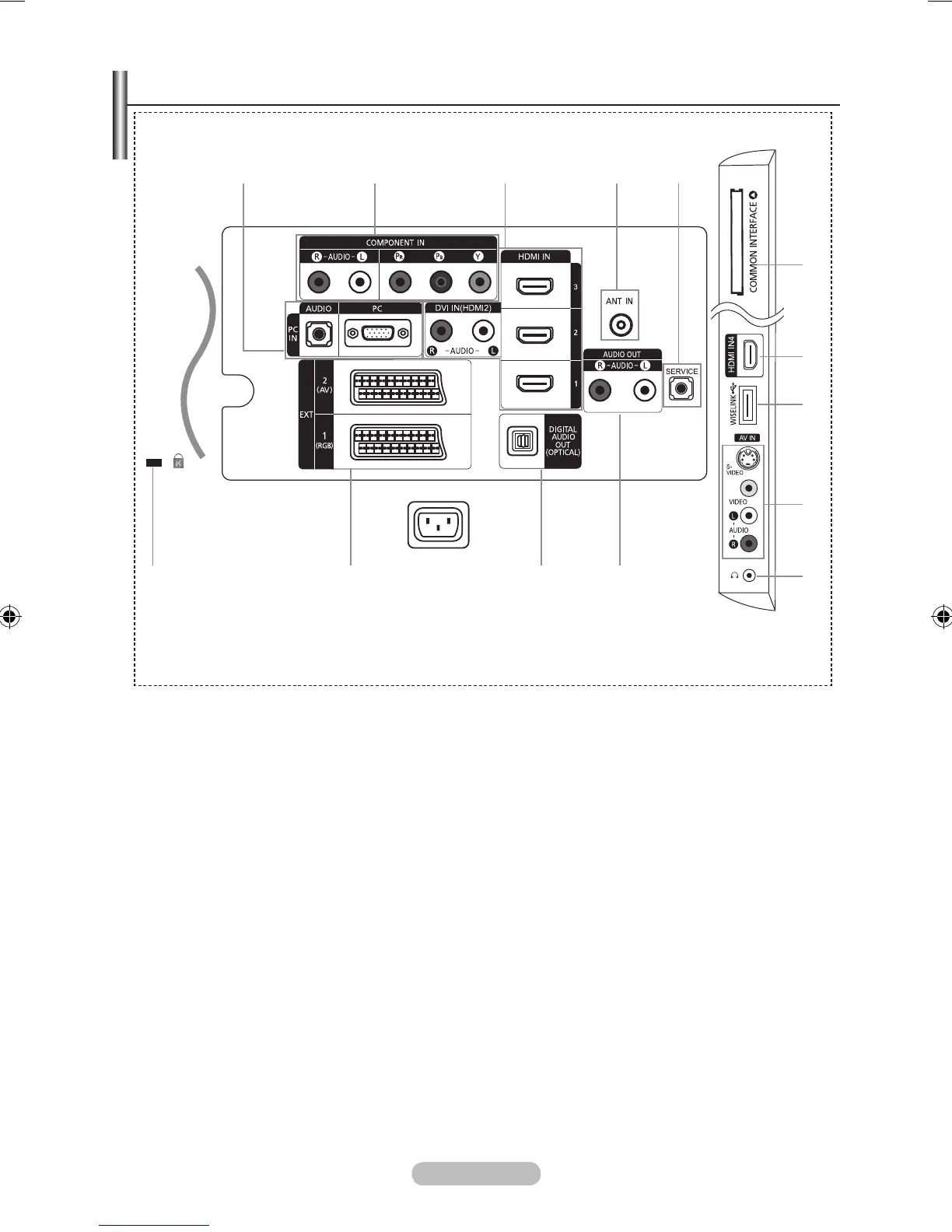

Pregled ploče povezivanja
Prilikom svakog priključivanja vanjskog uređaja na televizor provjerite je li jedinica isključena.
Kod spajanja vanjskog uređaja, uskladite boju priključka s bojom kabela.
1
PC IN [PC]/[AUDIO]
Priključivanje video i audio izlaza na računalu.
2
COMPONENT IN
Komponentne videokabele (dodatno) spojite s komponentnim konektorima (“P
R
”, “P
B
”, “Y”) na
stražnjem dijelu uređaja, a ostale krajeve s odgovarajućim konektorima komponentnog videoizlaza na
DTV-u ili DVD-u.
Ako želite spojiti Set-Top Box i DTV (ili DVD), Set-Top Box spojite na DTV (ili DVD), a DTV (ili DVD)
na komponentne konektore (“P
R
”, “P
B
”, “Y”) uređaja.
Konektori P
R
, P
B
i Y na komponentnim uređajima (DTV ili DVD) ponekad su označeni kao Y, B-Y i
R-Y ili Y, Cb i Cr.
RCA audiokabele (dodatno) spojite na “R – AUDIO - L” na stražnjem dijelu uređaja, a ostale s
odgovarajućim konektorima audioizlaza na DTV-u ili DVD-u.
3
HDMI IN 1, HDMI IN 2, HDMI IN 3, HDMI IN 4
Podržava veze između HDMI kompatibilnih AV uređaja (kao što su: set-top box, DVD uređaji).
Za međusobnu povezanost HDMI uređaja nije potrebna posebna veza za prijenos zvuka.
Prilikom povezivanja pomoću kabela HDMI/DVI signala morate koristiti HDMI IN 2 priključak.
➣
➣
-
-
-
-
-
-
-
-
[Priključci na bočnoj ploči]
Boja i oblik proizvoda može varirati ovisno o modelu.
➣
