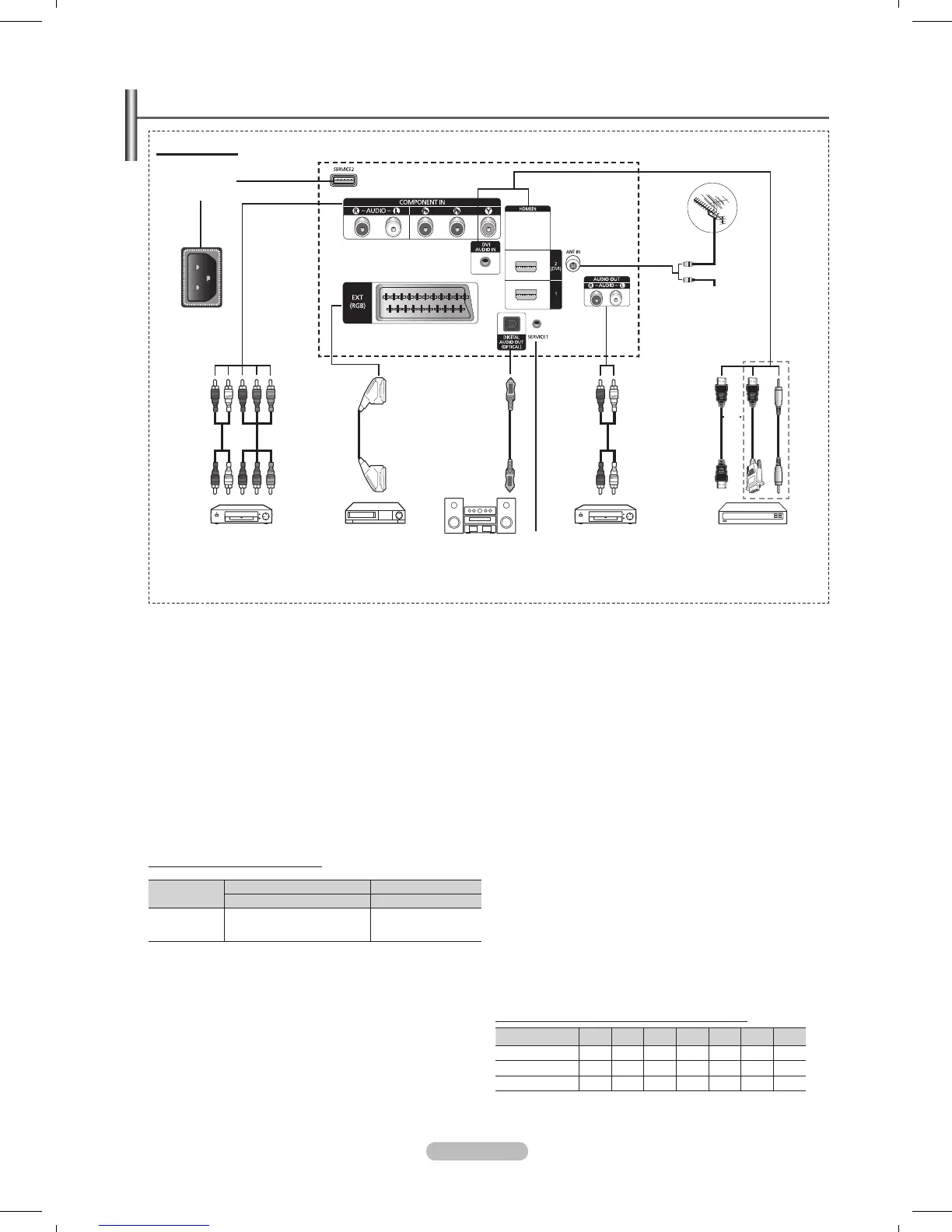

Разглеждане на таблото за връзка
Винаги когато включвате аудио или видео система в телевизора, се уверете, че всички елементи са изключени.
При свързване на външно устройство трябва цветът на свързващата клема да съвпада с този на кабела.
N
N
1
POWER IN
Свържете предоставения захранващ кабел.
2
SERVICE1,
Съединител за сервизни цели.
3
COMPONENT IN
Аудио(AUDIO L/R) и видео (Y/P
B/PR) входове за
Компонент.
4
EXT (RGB)
Входове или изходи за външни устройства като
видеокасетофон, DVD, видеоигри или видеодиск
плейъри.
Спецификации на вход/изход
Съединител
Вход Изход
Video Audio (L/R) RGB
Video + Audio (L/R)
EXT
✔ ✔ ✔
Наличен е само
телевизионен или DTV
изход.
5
DIGITAL AUDIO OUT (OPTICAL)
Свързване към Цифров Аудио Компонент.
6
AUDIO OUT(AUDIO R/L)
Свързване на RCA аудио сигнали от телевизор към
външен източник, като например аудио уредба.
7
HDMI IN 1, (DVI)
За свързване от HDMI към HDMI не е необходима
допълнителна аудио връзка.
- Когато използвате връзка с HDMI/DVI кабел, трябва
да използвате гнездото HDMI IN 2 (DVI).
Какво е HDMI?
-
Висококачествен мултимедиен интерфейс
позволява прехвърлянето на висококачествена
видеоинформация и множество канали за
цифрово аудио.
- Изводът HDMI/DVI поддържа свързване на DVI
към разширително устройство с подходящия
кабел (не е предоставен). Разликата между
HDMI и DVI е, че HDMI устройството е с
по-малък размер, има инсталирана HDCP
(Цифрова защита срещу копиране с широка
честотна лента) и поддържа цифрово аудио с
множество канали.
DVI AUDIO IN
DVI аудио входове за външни устройства.
0
ANT IN
75Ω коаксиален съединител за антена/кабелна мрежа.
Поддържани режими за HDMI/DVI и Компонент
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50Hz X X X O O O O
HDMI/DVI 60Hz X O X X O O O
Компонент O O O O O O O
N
Цветът и формата на елементите може да се различават за различните модели.
N
Кабелна телевизия
Мрежа
или
1
43
2
65
8
72
Задно табло
или
