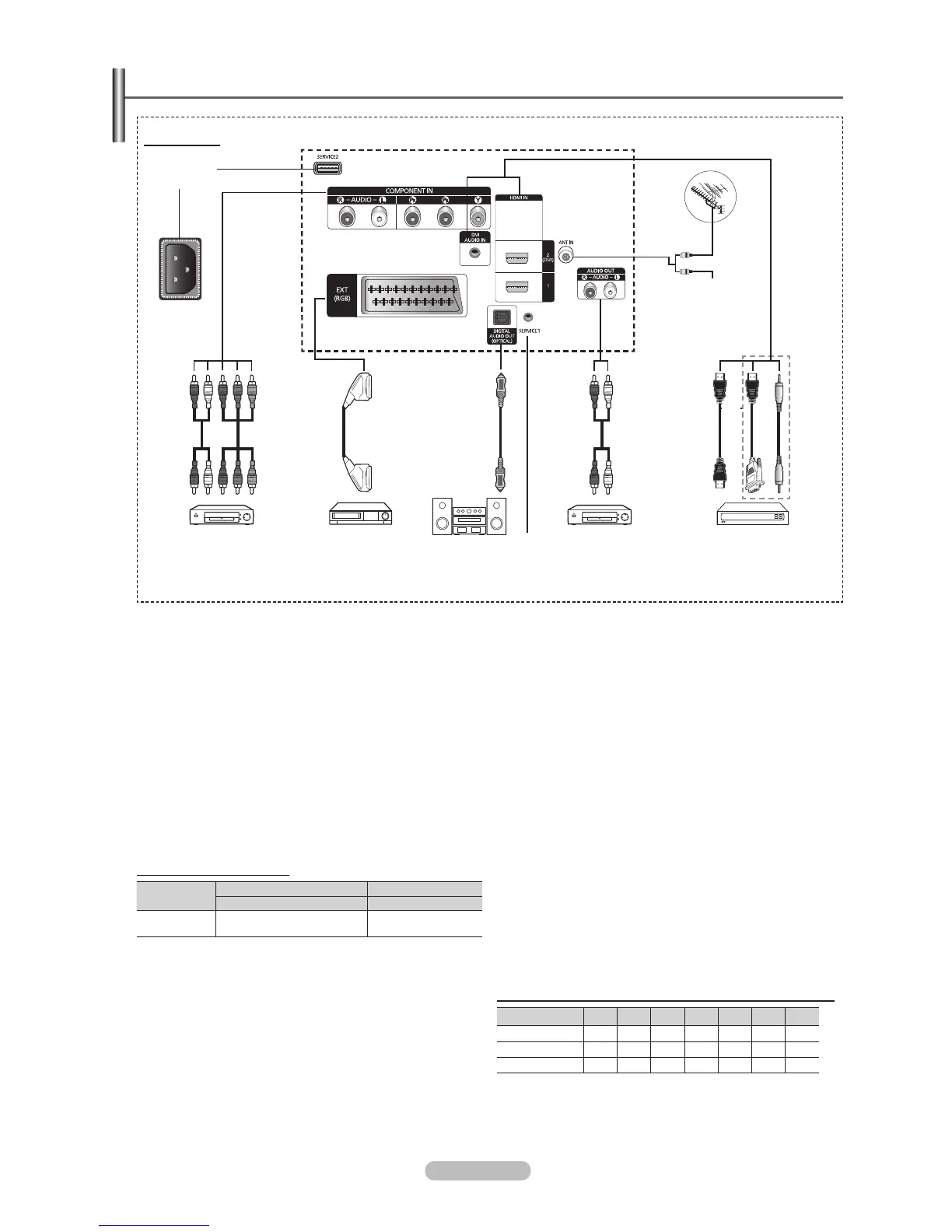

Konektorový panel
Při každém připojování audio nebo video systému k televizoru musí být všechny komponenty vypnuté.
Při připojení externího zařízení dbejte na to, aby byla zdířka stejné barvy jako kabel.
N
N
1
Vstup napájení
Slouží k připojení dodaného napájecího kabelu.
2
SERVICE 1,
Konektor pro servisní operace.
3
COMPONENT IN
Vstupy pro audio (AUDIO L/R) a video (Y/P
B/PR) pro
komponentní signál.
4
EXT (RGB)
Vstupy a výstupy pro externí zařízení, jako je
videorekordér, zařízení DVD, zařízení pro videohry nebo
diskové videopřehrávače.
Input/Output Specification
Konektor
Vstup Výstup
Video Audio (L/R) RGB
Video + Audio (L/R)
EXT
✔ ✔ ✔
K dispozici je pouze
výstup TV nebo DTV.
5
DIGITAL AUDIO OUT (OPTICAL)
Slouží pro připojení k digitálnímu komponentnímu
audiosignálu.
6
AUDIO OUT(AUDIO R/L)
Slouží k připojení audio signálu RCA z televizoru k
externímu zdroji, jako audio příslušenství.
7 HDMI IN 1, (DVI)
Pro připojení HDMI k HDMI není nutné žádné dodatečné
připojení zvuku.
-
Pokud použijete propojení pomocí kabelu HDMI/DVI,
musíte použít konektor HDMI IN 2 (DVI).
Co je HDMI?
-
Rozhraní HDMI (High Definition Multimedia
Interface) umožňuje přenos digitálního obrazu
vysoké kvality a více kanálů digitálního zvuku.
- Přípojka HDMI/DVI podporuje připojení DVI k
rozšířenému zařízení pomocí příslušného kabelu
(není součástí balení). Rozdíl mezi HDMI a DVI je
v tom, že zařízení HDMI je menší a je vybaveno
kódovací funkcí HDCP (High Bandwidth Digital Copy
Protection) a podporuje vícekanálový digitální zvuk.
DVI AUDIO IN
Výstupy audio DVI pro externí zařízení.
0
ANT IN
75Ω koaxiální konektor pro anténu/kabelovou síť.
Podporované režimy pro připojení HDMI/DVI a Komponent
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50Hz X X X O O O O
HDMI/DVI 60Hz X O X X O O O
Komponent O O O O O O O
N
Barva a tvar přístroje se může lišit podle modelu.
N
Zadní panel
Síť kabelové
televize
nebo
1
43
2
65
8
72
nebo
