Ha audio- vagy videoeszközt csatlakoztat a készülékhez, győződjön meg arról, hogy minden egység ki van-e kapcsolva.
Külső eszköz csatlakoztatása esetén ügyeljen a csatlakozó és a kábel színének egyeztetésére.
N
N
1
ELEKTROMOS CSATLAKOZÓ
A készülék tápkábelének csatlakoztatásához.
2
SERVICE1, 2
Csak szervizeléshez.
3
COMPONENT IN
Csak (AUDIO L/R) és video (Y/PB/PR) csatlakoztatható
bemenetként.
4
EXT (RGB)
Bemenetek és kimenetek külső berendezések, például
videomagnó, DVD-, videojáték- vagy videolemez-lejátszó
számára.
Bemenetek/kimenetek műszaki adatai
Csatlakozó
Bemenet Kimenet
Videó Audió(bal/jobb) RGB Videó + Audió (bal/jobb)
EXT
✔ ✔ ✔
Csak TV vagy DTV
csatlakoztatható.
5
DIGITAL AUDIO OUT (OPTICAL)
Csatlakoztatás digitális audiokomponenshez
6
AUDIO OUT(AUDIO R/L)
RCA-audiokábelek csatlakoztatása a TV-készülékről külső
forrásra, például audioeszközre.
7
HDMI IN 1, 2 (DVI)
HDMI–HDMI összeköttetés esetén nincs szükség
kiegészítő hangkapcsolatra.
− HDMI/DVI csatlakoztatás esetén HDMI IN 2 (DVI)
csatlakozót kell használni.
Mi az a HDMI?
−
A Magas Definition Multimedia interface (nagy
felbontású multimédiás interfész) nagy felbontású
digitális videoanyag és digitális audiofelvételek
többcsatornás átvitelét teszi lehetővé.
− A HDMI/DVI-csatlakozó támogatja a DVI-
kapcsolatot egy kiterjesztett eszközre, a megfelelő
kábelen keresztül (nincs mellékelve). A HDMI és a
DVI között az a különbség, hogy a HDMI-eszköz
mérete kisebb, telepítve van rá a HDCP (Nagy
sávszélességű digitális másolásvédelem) kódolási
funkció, valamint támogatja a többcsatornás
digitális hangátvitelt.
DVI AUDIO IN
DVI audiokimenetek külső eszközökhöz.
8
ANT IN
75 Ω-os koaxiális csatlakozó az antennához /
kábeltelevíziós hálózathoz.
A HDMI/DVI és a komponens csatlakoztató támogatása
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50Hz X X X O O O O
HDMI/DVI 60Hz X O X X O O O
Komponens O O O O O O O
N

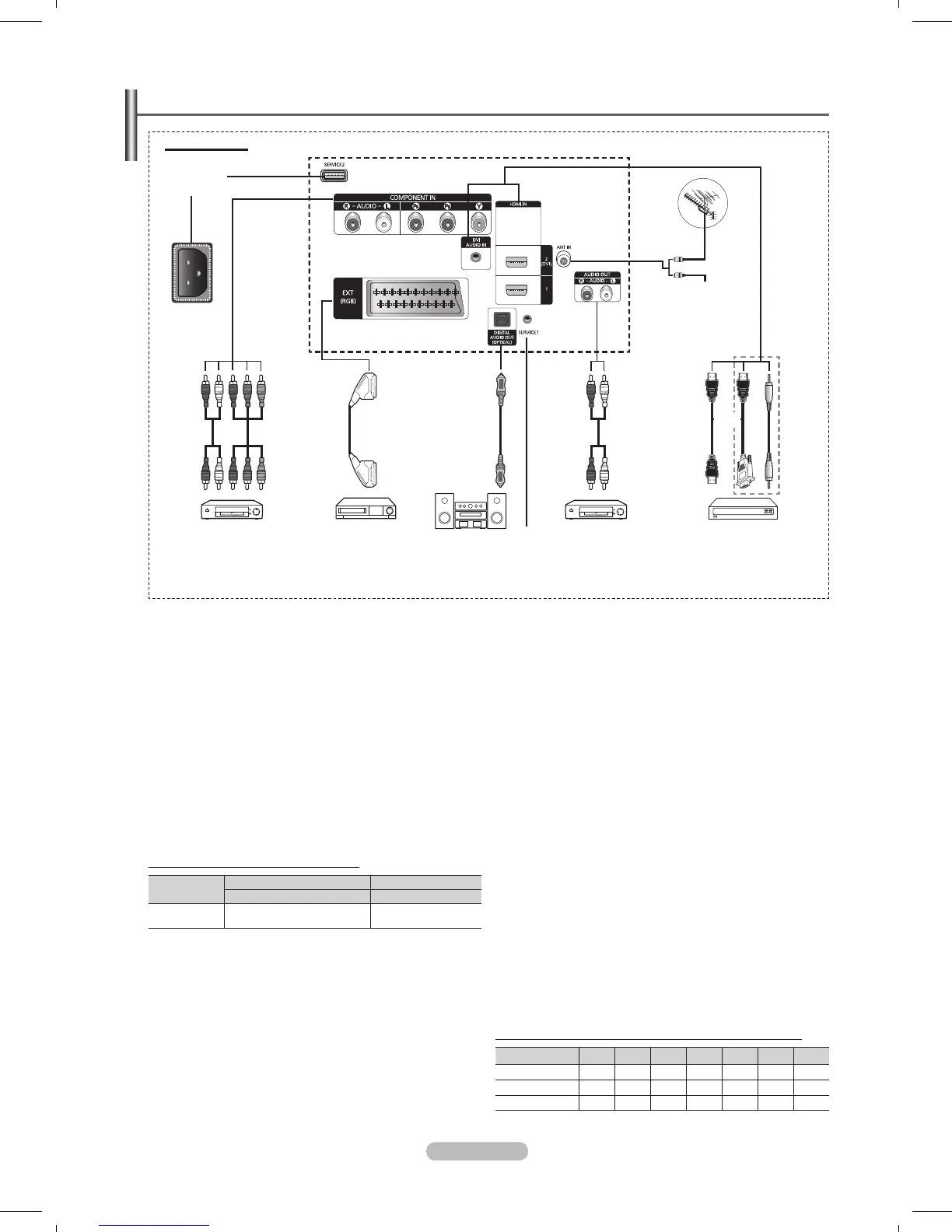

Csatlakoztató panel
A termék színe és formája típusonként különbözhet.
