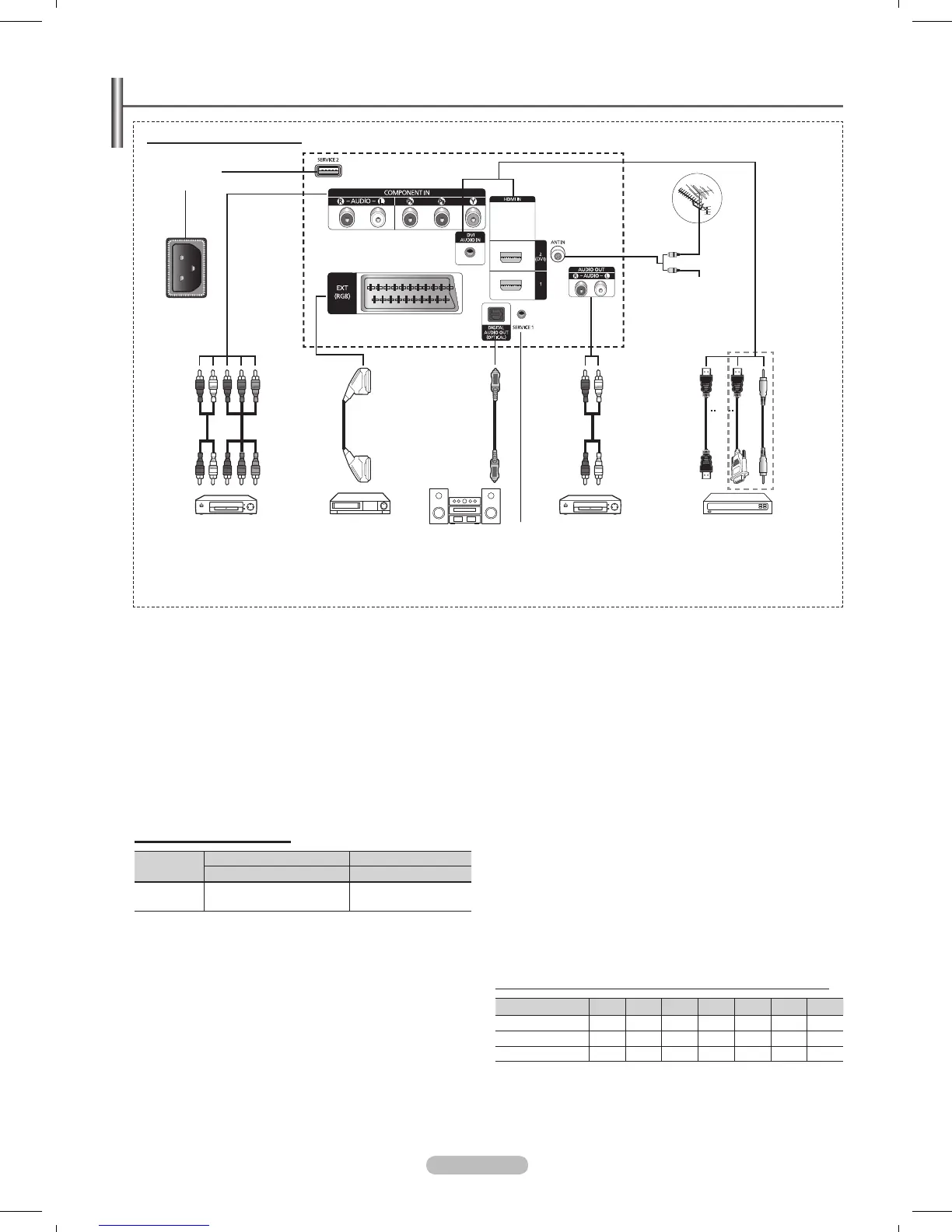

Pregled ploče za povezivanje
Prilikom svakog priključivanja audio ili video sustava na televizor, provjerite jesu li su svi elementi isključeni. N
Kod priključivanja vanjskog uređaja uskladite boju priključka s bojom kabela. N
1 PRIKLJUČAK ZA NAPAJANJE
Priključite priloženi kabel za napajanje.
2
SERVIS1, 2
Priključak za servisiranje.
3
COMPONENT IN
(Komponentni ulaz) Audio (AUDIO L/R) i video (Y / P
B
/ P
R
)
ulazi za komponentni ulaz.
4 EXT (RGB)
Ulazi ili izlazi za vanjske uređaje, poput videorekordera,
DVD uređaja, uređaja za videoigre ili uređaja za reprodukciju
videodiskova.
Specifikacije ulaza/izlaza
Priključak
Ulaz Izlaz
Video Audio(L/R) RGB Video + Audio(L/R)
EXT ✔ ✔ ✔
Dostupni su samo TV ili
DTV izlazi
5
DIGITAL AUDIO OUT (OPTICAL)
Povežite s digitalnim audio komponentnim priključkom.
6
AUDIO OUT(AUDIO R/L)
Povežite RCA audio signale s televizora na vanjski izvor, kao
što je audio oprema.
7
HDMI IN 1, 2(DVI)
Za povezivanje HDMI - HDMI nije potreban dodatni audio
priključak.
Prilikom povezivanja pomoću HDMI/DVI kabela morate -
koristiti priključak HDMI IN 2 (DVI).
Što je HDMI?
N
- High Definition Multimedia interface omogućuje
prijenos digitalnih videopodataka visoke rezolucije i više
kanala digitalnih zvučnih podataka.
- HDMI/DVI terminal podržava DVI vezu s dodatnim
uređajem uz korištenje odgovarajućeg kabela (ne
isporučuje se). Razlika između HDMI i DVI uređaja je
u tome što je HDMI uređaj manji po veličini, već ima
instaliranu značajku HDCP (High Bandwidth Digital Copy
Protection) i podržava više kanala digitalnih zvučnih
podataka.
DVI AUDIO IN
DVI audio izlazi za vanjske uređaje.
8 ANT IN
Koaksijalni priključak od 75 Ω za antenu/kabelsku mrežu.
Podržani načini rada za HDMI/DVI i komponentni ulaz
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50Hz X X X O O O O
HDMI/DVI 60Hz X O X X O O O
Komponenta O O O O O O O
Boja i oblik proizvoda mogu varirati ovisno o modelu. N
Stražnja ploča televizora
Kabelska mreža
ili
1
43
2
65
ili
8
72
