Prikaz ploče sa priključcima
Kad god povezujete audio ili video sistem na televizor, vodite računa da svi elementi budu isključeni. N
Pri povezivanju spoljnih uređaja, vodite računa da kabl povežete na priključak iste boje. N
Boja i oblik proizvoda mogu da se razlikuju u zavisnosti od modela. N
1
NAPAJANJE
Povežite kabl za napajanje koji ste dobili u kompletu.
2 SERVICE1, 2
Priključak za potrebe servisiranja.
3
KOMPONENTNI ULAZ
Audio (AUDIO-L/D) i video (Y / P
B
/ P
R
) komponentni ulazi.
4 EXT (RGB)
Ulazi ili izlazi za spoljne uređaje, kao što su video rikorder,
DVD, konzola za igru ili plejer za video diskove.
Specifikacija ulaza/izlaza
Priključak
Ulaz Izlaz
Video Audio(L/R) RGB Video + Audio(L/R)
EXT ✔ ✔ ✔
Dostupan je samo
TV ili DTV izlaz.
5
DIGITALNI AUDIO IZLAZ (OPTIČKI)
Povezivanje sa digitalnom audio komponentom.
6
AUDIO IZLAZ (AUDIO L/D)
Povezivanje RCA audio signala sa televizora na spoljni izvor,
npr. audio opremu.
7
HDMI IN 1, 2(DVI)
Za povezivanje HDMI-na-HDMI nije potrebna dodatna audio
veza.
Pri povezivanju preko HDMI/DVI kabla, morate koristiti -
priključak HDMI IN 2 (DVI).
Šta je HDMI?
N
- Multimedijalni interfejs visoke rezolucije omogućava
prenos digitalnih video podataka visoke rezolucije i
višekanalnog digitalnog zvuka.
- HDMI / DVI terminal podržava DVI vezu sa spoljnim
uređajem pomoću odgovarajućeg kabla (ne nalazi se u
kompletu). HDMI se od DVI veze razlikuje po tome što
je HDMI uređaj manji, ima instaliranu funkciju šifrovanja
HDCP (High Bandwidth Digital Copy Protection, Zaštita
digitalnih podataka visoke propusnosti) i podržava
višekanalni digitalni zvuk.
DVI AUDIO IN
DVI audio izlazi za spoljne uređaje.
8 ANT IN
75Ω koaksijalni priključak za antenu/kablovsku mrežu.
Podržani režimi za HDMI/DVI i Komponentni
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50Hz X X X O O O O
HDMI/DVI 60Hz X O X X O O O
Komponentni O O O O O O O

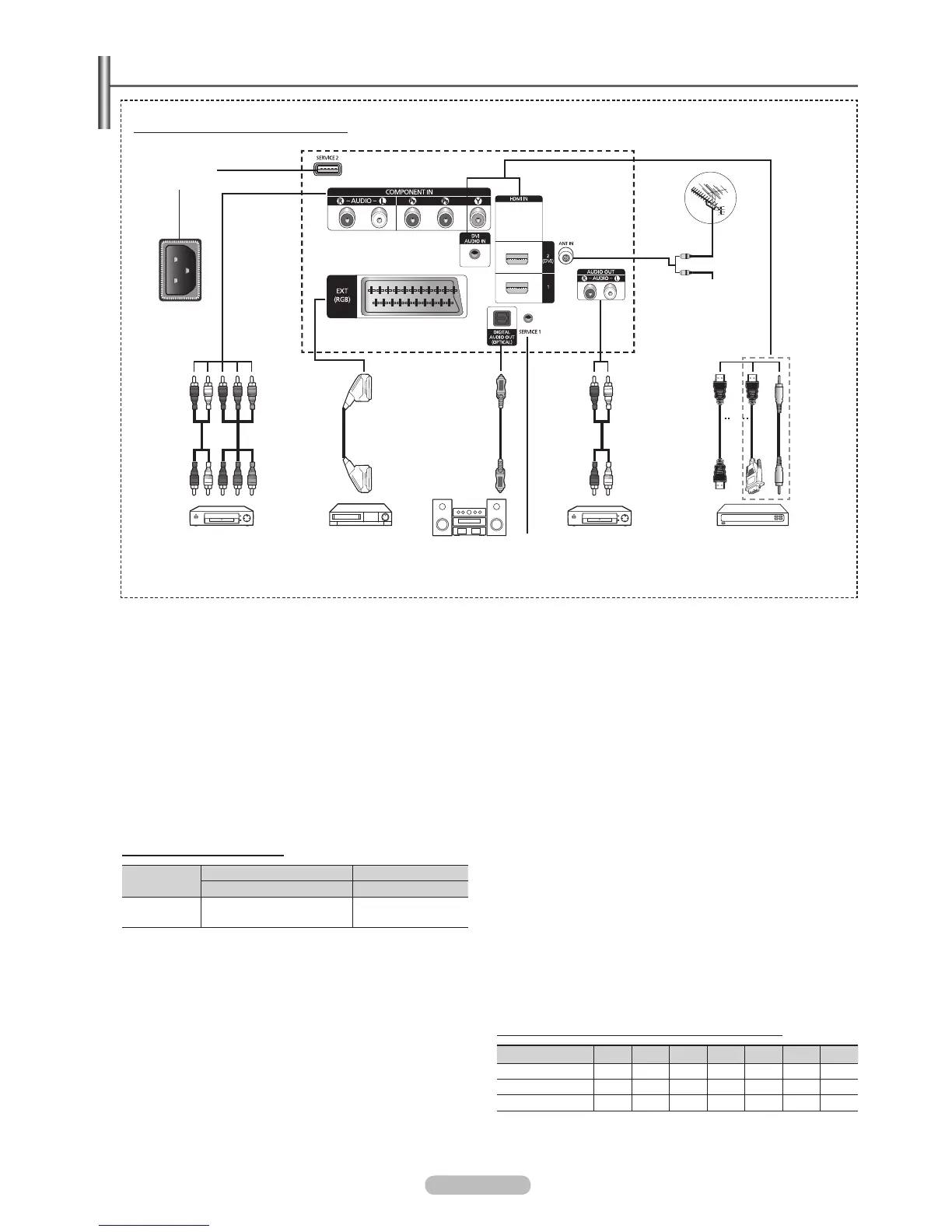

Tabla na zadnjoj strani televizora
Kablovska televizijska
mreža
ili
1
43
2
65
ili
8
72
