18
électrique par le Passe-câbles (4) puis
le fi xer au mur. Raccorder le câble
électrique comme indiqué ci-après et
replacer la grille de protection.
RACCORDEMENT ÉLECTRIQUE
Le SILENT DESIGN est un aérateur
prévu pour être raccordé à un réseau
monophasé dont la tension et la fré-
quence sont indiquées sur la plaque
signalétique placée à l’arrière de l’ap-
pareil.
La double isolation Classe II fait qu’il
n’est pas nécessaire de le raccorder à
la terre.
En plus de l’interrupteur indiqué sur
les schémas de raccordement, l’ins-
tallation électrique fi xe doit intégrer
un interrupteur omnipolar ayant une
ouverture entre contacts d’au moins
3mm.
Le câble électrique doit être introduit
dans le SILENT DESIGN par l’arrière
de l’appareil le faisant passer par le
Passe-câbles (4). Une fois le câble in-
troduit le brancher au bornier (2) sui-
vant la version installée.
SILENT CHZ DESIGN
Aérateur équipé d’un hygrostat élec-
tronique réglable entre 60 et 90 %HR
(% d’humidité relative) et d’une tem-
porisation réglable entre 1 et 30 mi-
nutes.
Les réglages sont réalisés par une
série de 8 micro-interrupteurs placés
sur le circuit imprimé et facilement
accessible. Chaque micro interrupteur
possède deux positions [ON et OFF]
qui se sélectionnent au moyen du pe-
tit tournevis en plastique fourni avec
l’appareil:

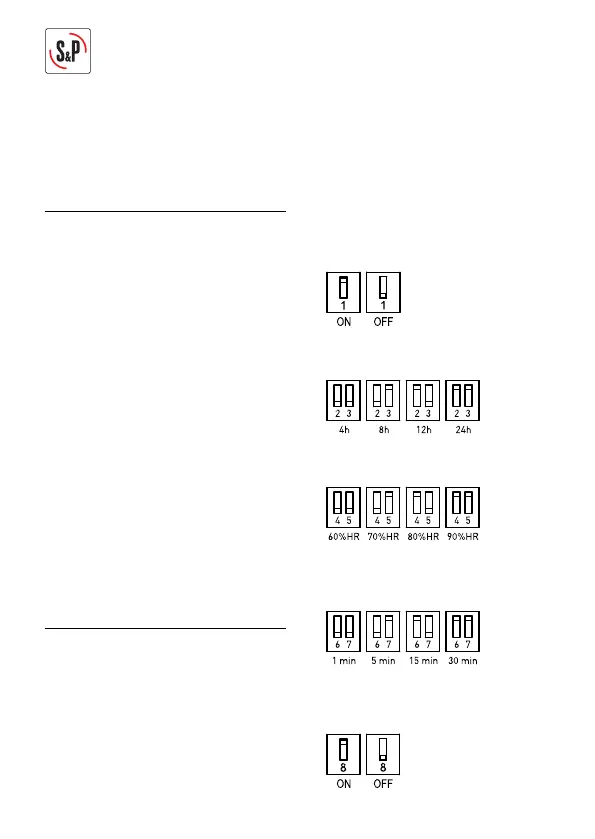

Les fonctions de ces micro-interrup-
teurs sont les suivantes:
– Interrupteur 1: sélection de la fonc-
tion intervalle (oui = ON ou non =
OFF)
– Interrupteurs 2 et 3: réglage de l’in-
tervalle entre 4, 8, 12 et 24 heures
– Interrupteurs 4 et 5: réglage de l’hy-
grostat entre 60, 70, 80 et 90%HR
– Interrupteurs 6 et 7: réglage de la
temporisation entre 1, 5, 15 et 30
minutes
– Interrupteur 8: temporisation sur
mise en marche forcée (oui = ON o
non = OFF)
