28
zoals verder wordt besproken, moet u
het beschermingsrooster aanbrengen.
ELEKTRISCHE AANSLUITING
De SILENT DESIGN is een afzuigventi-
lator die is ontworpen om te functione-
ren op een enkelfasige netaansluiting
en met de frequentie die is aangegeven
op het kenmerkenplaatje dat zich in
hetapparaatbevindt.
De afzuigventilatoren zijn gemaakt met
dubbele isolering (klasse II) en hebben
daarom geen aarding nodig.
Naast de schakelaar op de tekening,
dient er ook een meerpolige schake-
laar in de bedrading te zijn met een
contact opening van min 3mm.
De elektrische kabel moet in de SI-
LENT DESIGN worden ingevoerd via de
kabelgeleider (4).
Eens de kabel is binnengebracht kan
de elektrische verbinding worden ge-
maakt volgens de installatiefi che (2)
van het geinstalleerde model:
SILENT CHZ DESIGN
Modellen voorzien van een elektroni-
sche vochtsensor kunnen ingesteld
worden tussen 60% en 90% RH (re-
latieve vochtigheid) en met een in-
stelbare timer tussen 1 en 30 min. De
gewenste vochtinstelling en nalooptijd
kunnen gekozen worden door 8 dips-
witches op de printplaat en zijn makke-
lijk toegankelijk. Elke dipswitch heeft 2
posities [ON (1) en OFF (0)] welke met
de bijgeleverde kunststof schroeven-
draaier ingesteld kunnen worden.

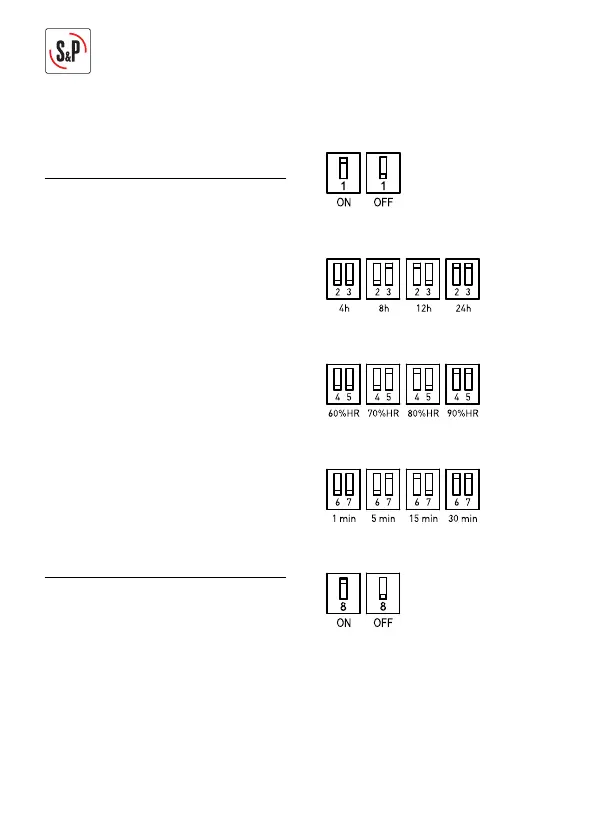

De functies van deze dipswitches zijn:
– Switch 1: “interval”functie selectie
(ja of nee)
– Switches 2 en 3: interval tijdsinstel-
ling tussen 4 ,8, 12 en 24 uur
– Switches 4 en 5: vocht instelling tus-
sen 60, 70, 80 en 90%
– Switches 6 en 7: instelling nalooptijd
tussen 1, 5, 15 en 30 minuten
– Switch 8: startvertraging functie (ja
of nee)
Automatische bediening
De ventilator is aangesloten op het net
met slechts twee draden (Fig.4) (Fig.6).
Het vocht zorgt ervoor dat de ventilator
automatisch gaat draaien als de lucht-
vochtigheid in de ruimte hoger is dan
de ingestelde waarde. De ventilator
stopt automatisch als de luchtvochtig-
