9
CONEXIÓN ELÉCTRICA
El SILENT DESIGN es un extractor
preparado para alimentarse de una
red monofásica, con la tensión y la fre-
cuencia que se indican en la placa de
características situada en el aparato.
Los extractores están construidos con
doble aislamiento eléctrico (clase II) y
no precisan por tanto toma de tierra.
Además del interruptor mostrado en
el plano de instalación/diagrama, debe
haber un interruptor omnipolar en el
cableado fi jo con una abertura entre
contactos de 3 mm como mínimo.
El cable eléctrico debe introducirse en
el SILENT DESIGN por el pasacables
(4).
Una vez introducido el cable realizar la
conexión eléctrica a la fi cha de cone-
xión (2) según el modelo instalado.
SILENT CHZ DESIGN
Modelos equipados con un higrostato
electrónico regulable entre el 60 y el
90% HR (% Humedad Relativa) y con
una temporización ajustable entre 1 y
30 minutos.

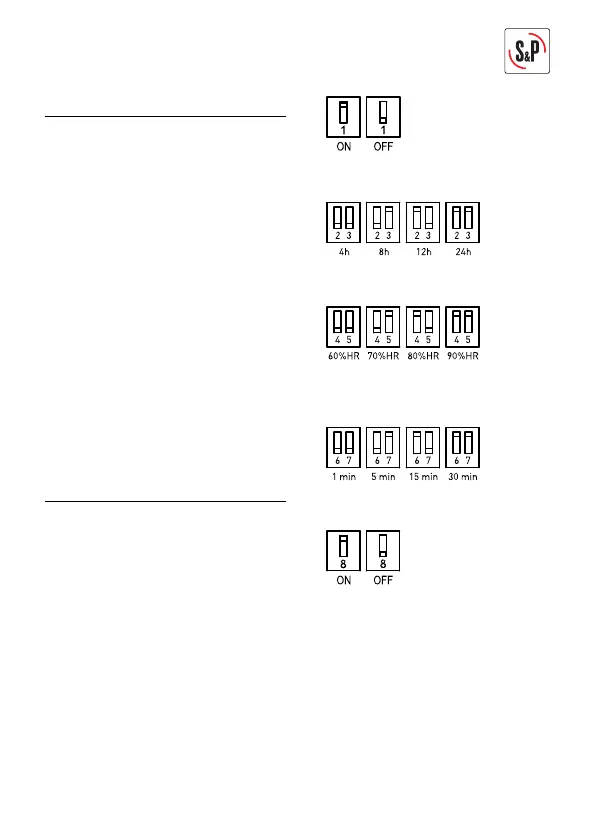

Los ajustes se realizan con una serie
de 8 micro-interruptores colocados en
el circuito impreso y fácilmente acce-
sible. Cada micro interruptor tiene dos
posiciones [ON y OFF] que se seleccio-
nan con el pequeño destornillador en
plástico suministrado en el aparato.
Las funciones de estos micros inte-
rruptores son las siguientes:
– Interruptor 1: selección de la fun-
ción intervalo (si = ON o no= OFF)
– Interruptores 2 y 3: ajuste del inter-
valo entre 4, 8, 12 y 24 horas
– Interruptores 4 y 5: ajuste del hi-
grostato entre 60, 70, 80 y 90%HR
– Interruptores 6 y 7: ajuste de la tem-
porización entre 1, 5, 15 y 30 minu-
tos
– Interruptor 8: temporización de
arranque (si = ON o no= OFF)
Funcionamiento automático
Para este modo de funcionamiento
el aparato está conectado con 2 hilos
(Fig.4)(Fig.6).
El extractor se pone en marcha auto-
máticamente cuando el nivel de hu-
medad en el local es superior al valor
ajustado. Se para cuando el nivel de
humedad vuelve por debajo del valor
ajustado (-5% o +10%), y después del
tiempo fi jado por el temporizador.
