33
LIGAÇÃO ELÉCTRICA
O SILENT DESIGN e umexaustor ali-
mentado por rede monofasica, com a
tensão e a frequencia indicada na placa
de caracteristicas colocada no apare-
lho.
Os exaustores foram construidos com
duplo isolamento electrico (Classe II)
e nao precisam, portanto, de tomada
de terra.
Adicionalmente ao interruptor indicado
no desenho/diagrama da instalação
deve existir um comutador de polos na
ligação fi xa com um contacto de no mi-
nimo 3mm.
O cabo electrico devera ser introduzido
no SILENT DESIGN pelo passa cabos
(4).
Apos ter introduzido o cabo, realize a
ligação electrica a fi cha de ligação (2)
conforme o modelo instalado:
SILENT CHZ DESIGN
Modelos equipados com um higrosta-
to electrónico regulavél entre 60 e 90
% HR (% Humidade relativa) e com um
temporizador ajustavél entre 1 e 30 mi-
nutos. Os ajustes realizam-se com um
serie de 8 micro interrutores colocados
num circuito impresso e de fácil aces-
so. Cada micro interrutor têm duas po-
sições (ON e OFF) que se seleccionam
com um pequeno chave em plástico
que segue junto com o aparelho.

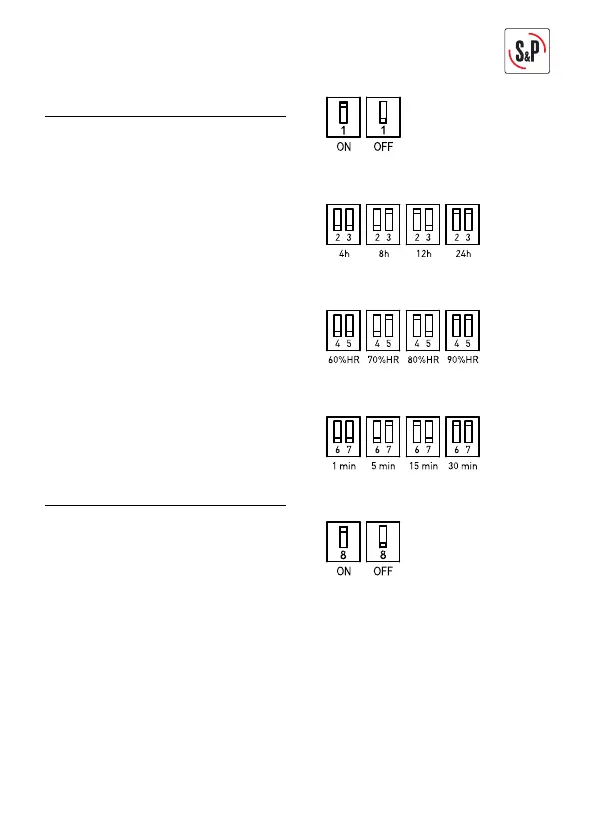

As funções destes micro interrutores
são as seguintes:
– Interrutor 1: seleção da função de
intervalo (sim = ON ou não = OFF)
– Interrutor 2 e 3: ajuste do intervalo
entre 4, 8, 12 e 24 horas
– Interrutor 4 e 5: ajuste do higrostato
entre 60, 70, 80 e 90 %HR
– Interrutor 6 e 7: ajuste do tempori-
zador entre 1, 5, 15 e 30 minutos
– Interrutor 8: temporizador de arran-
que (sim = ON ou não = OFF)
Funcionamento automático
Para este modo de funcionamento o
aparelho será ligado de duas formas
(Fig.4) (Fig.6)
O extrator liga-se automáticamente
quando o nível de humidade no local é
superior ao valor ajustado. E desliga-
-se quando o nível de humidade volta a
baixar o valor ajustado (-5% ou +10%),
e depois do tempo fi xado no tempori-
zador.
