43
ELEKTRISK FORBINDELSE
SILENT DESIGN modellen er en venti-
lator beregnet til eenfaset el-forsyning,
og med spænding og frekvens som an-
givet på apparatets karakteristik plade.
Ventilatorerne er fremstillet med dob-
belt, elektrisk isolering (klasse II) og
behøver således ikke jordforbindelse.
Ventilatoren skal installeres med en
dobbeltpolet afbryder med en kontakt
åbning på mindst 3 mm.
Den elektriske ledning skal indføres
i SILENT DESIGN ventilatoren i led-
ningsgennemføringen (4).
Efter indføring af ledningen udføres
den elektriske installation på forbin-
delseskortet (2) alt efter den installe-
rede model:
SILENT CHZ DESIGN
Er monteret med hygrostat der kan ju-
steres fra 60-90 % RH (Relativ Luftfug-
tighed), og med en timer der kan ind-
stilles fra 1-30 minutter. Den ønskede
luftfugtighed og efterløbstid vælges ud
fra de 8 dip-switches der sidder bagpå
printkortet.
Hver dip-switch har 2 positioner [ON
(1) og OFF (0)], som vælges med den
medfølgende plastskruestrækker.

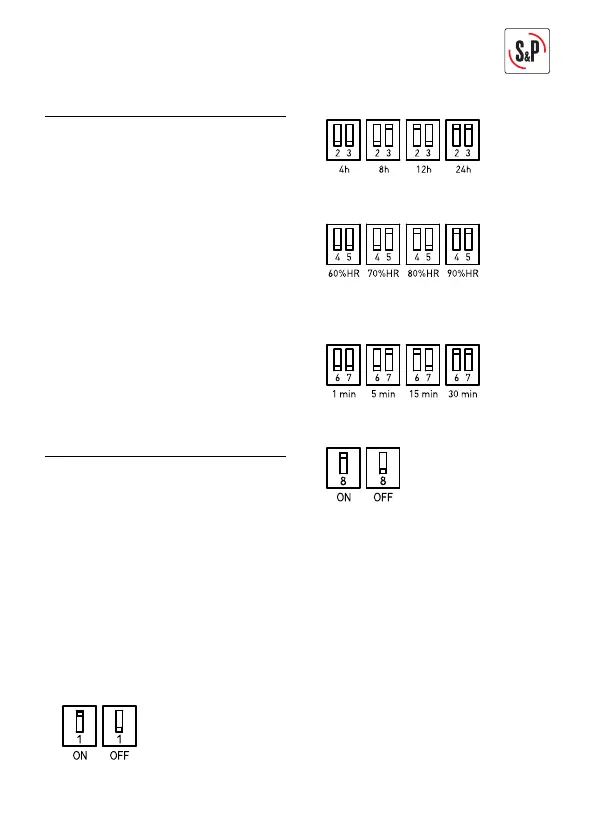

Dip-switches fungerer som følger:
– Switch 1: “Interval” function selecti-
on (yes or no)
– Switch 2 og 3: Interval indstillinger
mellem 4, 8, 12 og 24 hours.
– Switch 4 og 5: Hygrostat indstillinger
mellem 60, 70, 80 og 90.
– Switch 6 og 7: overløbstimerens
indstilles mellem 1, 5, 15 og 30 mi-
nutter.
– Switch 8: Opstartstimer funktion
(on/off)
Automatisk drift
Ventilatoren tilsluttes hovedforsy-
ningen via 2 ledninger (Fig.4) (Fig.6).
Hygrostaten starter ventilatoren auto-
matisk når luftfugtigheden I rummet er
højere end den valgte værdi.
Ventilatoren stopper automatisk når
luftfugtigheden falder til under den
valgte værdi (-5 % til +10 %) og efter
den valgte overløbsperiode.
Intervalfunktion
Denne funktion er nyttig hvis ventilatoren
er installeret I meget fugtige omgivelser.
For at undgå fl ere timers uafbrudt
