napájení s napětím a kmitočtem uvede-
nými na typovém štítku přístroje. Venti-
látory jsou vyrobeny s dvojitou elektric-
kou izolací (třída II) a proto nepotřebují
přípojku pro uzemnění.
V případě zapojení uvedeném v in-
stalačním výkresu / schématu, musí
být všechny svorky zapojeny pevným
připojením se zakončenými kontakty
s otvory min. 3mm. Elektrický připo-
jovací kabel je nutné zavést do SILENT
DESIGN přes kabelovou průchodku (4).
Po zavedení kabelu se provede jeho
připojení podle elektrického schématu
pro zvolený model.
SILENT CHZ DESIGN
Modely s elektronickým hygrostatem
nastavitelným v rozsahu od 60% do 90%
RH (relativní vlhkosti) a doběhem nasta-
vitelným v rozmezí od 1 až 30 minut.
Požadovaný stupeň vlhkosti a doba do-
běhu se provádí pomocí 8 přepínačů
umístěných na desce plošných spojů,
které jsou snadno přístupné. Každý pře-
pínač má dvě polohy [ON (1) a OFF (0)],
které se volí pomocí plastového šroubo-
váku dodávaného s ventilátorem.
Funkce těchto přepínačů jsou:

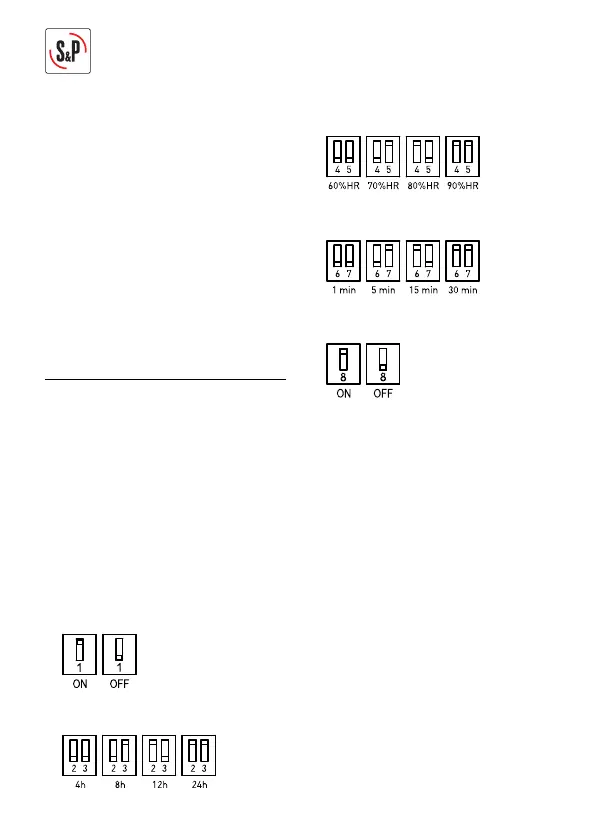

– Přepínač 1: “Funkce interval” Volba
funkce (ano nebo ne)
– Přepínač 2 a 3: Nastavení doby inter-
valu 4, 8, 12 a 24 hodin
– Přepínač 4 a 5: Nastavení hygrostatu
60, 70, 80 and 90% RH
– Přepínač 6 a 7: Nastavení doběhu 1,
5, 15 a 30 minut
– Přepínač 8: Spuštění doběhu (ano
nebo ne)
Automatický provoz
Odtahový ventilátor je připojen k hlav-
nímu napájecímu zdroji pouze dvěma
vodiči (Obr. 4) (Obr.6)
Regulátor vlhkosti způsobuje automa-
tické spuštění ventilátoru, pokud na-
měřená vlhkost v místnosti je vyšší než
nastavená. Ventilátor se automaticky
zastaví, pokud vlhkost klesne pod na-
stavenou úroveň (-5% nebo 10% RH) a
až po nastaveném doběhu.
“Interval” funkce
Tato funkce je užitečná, když je odtaho-
vý ventilátor instalován ve velmi vlhké
místnosti (v blízkosti moře) nebo vlh-
kost překročí nad nastavenou úroveň
po velmi dlouhou dobu. Aby se zabrá-
nilo ventilátoru běžet několik hodin bez
přerušení, funkce “Interval” umožňuje,
že se ventilátor automaticky zastaví po
jedné hodině chodu. Ventilátor se bude
