79
згідно електричної схеми як вказано
нижче і, потім, встановіть захисну
решітку (1).
ПІД”ЄДНАННЯ ДО МЕРЕЖІ
ЖИВЛЕННЯ
SILENT DESIGN це витяжний вен-
тилятор сконструйований для ви-
користання в однофазній мережі з
напругою та частотою зазначеними
на заводській наклейці з номіналь-
ними характеристиками. Пристрій
виготовлено з подвійною електрич-
ною ізоляцією (Клас ІІ) і не потребує
заземлення.
Додатково, до перемикача, вказано-
го на схемі підключення, необхідно
встановити фіксований двохполюс-
ний вмикач (для роз”єднання прово-
дів “фаза” та “нейтральний”) потріб-
них розмірів із контактами зазором не
менше 3мм відповідно до електротех-
нічних стандартів країни користувача.
Електричний кабель має бути прове-
деним крізь кабельний ввід (4). Після
того як кабель було проведено вико-
ристовуйте електричну схему згідно
вибраної моделі.
SILENT CHZ DESIGN
Вказані моделі поставляються із
гігростатом (датчиком вологості),
котрий може бути регульованим в
межах від 60% до 90% відносної во-
логості і таймером, регульованим в
межах від 1 до 30 хвилин. Бажаний
рівень вологості та час спрацюван-
ня встановлюються 8-позиційним
DIP-перемикачем розміщеним на
легкодоступній печатній платі. Кожен
DIP-перемикач має дві позиції (Вкл.
(1) та Викл. (0), в які можна встанови-
ти перемикач з допомогою маленької
викрутки із пластику, якою комплек-
тується вказаний вентилятор.

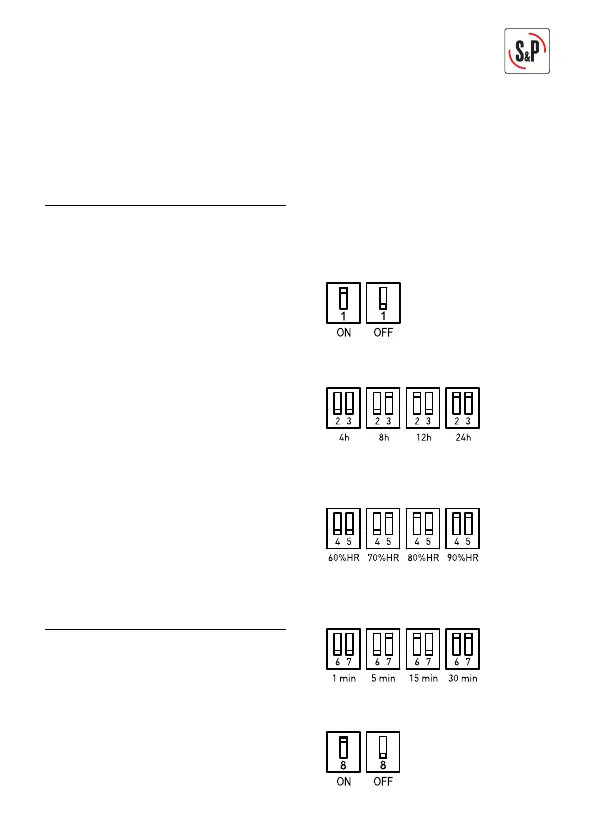

Функції DIP-перемикачів є наступни-
ми:
– Перемикач 1: вибір функції “Інтер-
вал” (Вкл. або Викл. чи ТАК або НІ)
– Перемикач 2 i 3: встановлення ін-
тервалу між 4, 8, 12 та 24 години
– Перемикачі 4 і 5: встановлення
рівня вологості між 60, 70, 80 та
90%
– Перемикачі 6 та 7: встановлення
часу спрацювання таймера між 1,
5, 15 та 30 хвилин
– Перемикач 8: функція пуску тайме-
ра (Вкл. або Викл. чи ТАК або НІ)
