Sansui 771 - Page 20

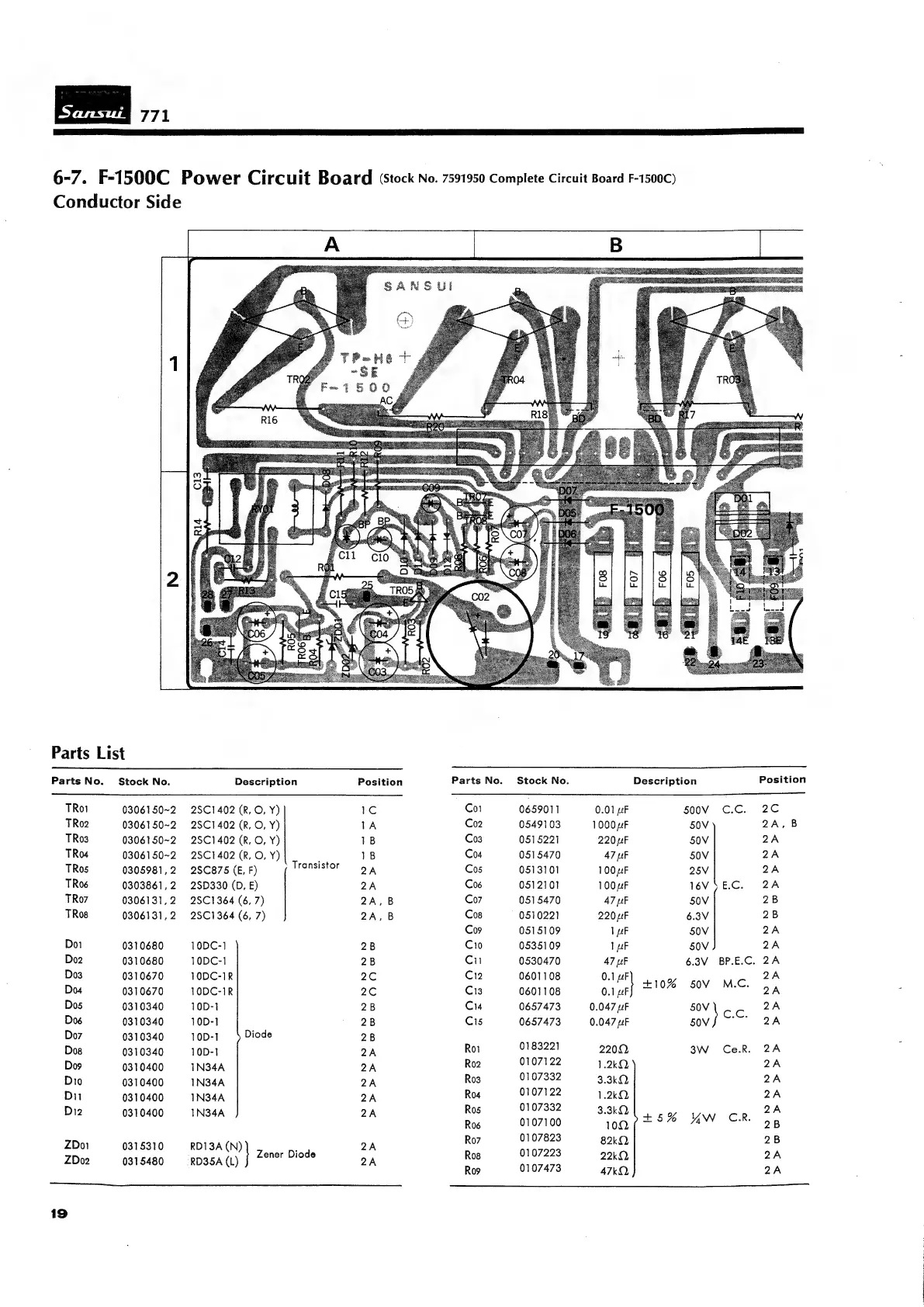

6-7. F-1500C Power Circuit Board (stock No. 7591950 Complete Circuit Board F-1500C)
Conductor Side
Parts List
Parts No. Stock No. Description Position Parts No. Stock No. Description Position
TRo1 0306150~2 2SC1402 (R, O, Y) Le Co1 0659011 0.01 uF 500V C.C. 2C
TRo2 0306150~2 2SC1402 (R, O, Y) 1A Co2 0549103 1000 uF 50V 2A,8
TRo3 0306150~2 2SC1402 (R, O, Y) 1B Co3 0515221 220 uF 50V 2A
TRo4 0306150~2 25C1402 (R, O, Y) 1B Coa 0515470 47 [UF 50V 2A
TRos 0305981,2 2SC875 (E, F) Transistor 9 4 Cos 0513101 100 uF 25V 2A
TRoé 0303861,2 2SD330 (D, E) 2A Coé 0512101 100 uF 16V5SE.C. 2A
TRo7 0306131,2 25C1364 (6,7) 2A,B Co7 0515470 47 pF 50V 2B
TRos 0306131,2 2S8C1364 (6, 7) 2A, B Cos 0510221 220 uF 6.3V 2B
Cos 0515109 1 UF 50V 2A
Doi 0310680 = 10DC-1 2B C10 0535109 1 uF 50V 2A
Do2 0310680 10DC-1 2B Ci 0530470 47 LF 6.3V BP.E.C. 2A
Dos 0310670 10DC-1R 2c C12 0601108 0.1 uF 2A
Dos 0310670‘ 10DC-IR 2C C3 0601108 0.1 a Se OZ: BOY MES in
Dos 0310340 10D-1 2B Cu 0657473 0.047 uF ae cc. 24
Dos 0310340 10D-1 2B C15 0657473 0.047 uF 50VJ ~ ZA
Doz 0310340 10D-1 Diode 28
Dos 0310340 10D-1 2A Roi 0183221 2200, 3W Ce.R. 2A
Dos 0310400 =1N34A 2A Ro2 0107122 1.2kQ, 2A
Dio 0310400 1N34A 2A Ros 0107332 3.3kQ, 2A
Di 0310400 1N34A 2A Ros . pa 1.2kQ, zh
Ros 3.3kO 2
Di2 0310400 IN34A 2A 0 Rae ON ts % MW CR OF
ZDo1 0315310 RDI3A(N) 2A Ro7 = a 82kQ 2B
ZDo2 0315480 —- RD35A(L) enerDiede 2A Ros 22kQ 2A
Ros 0107473 47kQ, } 2A
