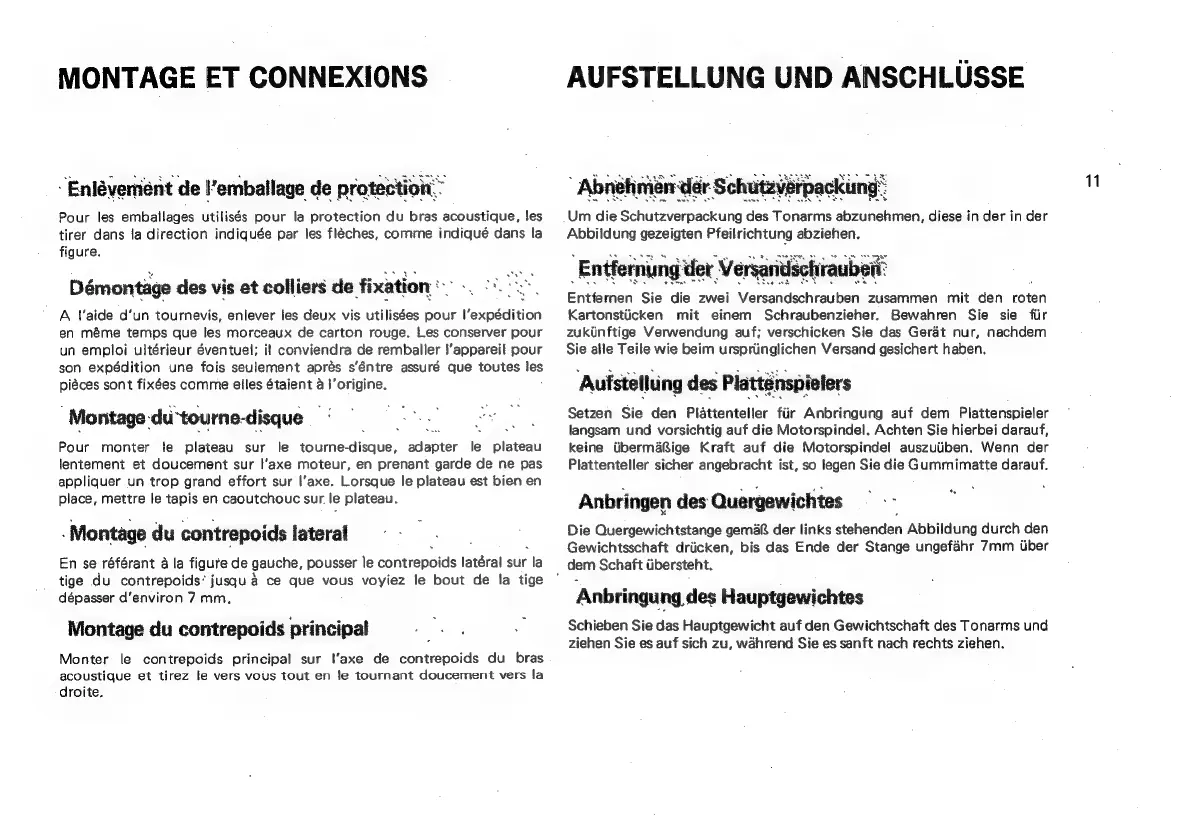

MONTAGE ET CONNEXIONS
-Enlévernent de l’emballage de protection’
Pour les embailages utilisés pour la protection du bras acoustique, les
tirer dans la direction indiquée par les fléches, comme indiqué dans la
figure.
Démontage des vis et colliers de fixation) «°°
A (aide d’un tournevis, enlever les deux vis utilisées pour l’expédition
en méme temps que les morceaux de carton rouge. Les conserver pour
un emploi ultérieur éventuel; il conviendra de remballer S’appareil pour
son expédition une fois seulement aprés s’éntre assuré que toutes les
piéces sont fixées comme elles étaient a l’origine.
“Montage: dutourne-disque
Pour monter te plateau sur le tourne-disque, Pere le plateau
lentement et doucement sur l’axe moteur, en prenant garde de ne pas
appliquer un trop grand effort sur {’axe. Lorsque le plateau est bien en
place, mettre le tapis en caoutchouc sur. le plateau.
- Montage du contrepoids lateral
En se référant a la figure de gauche, pousser le éonttaold latéral sur ‘a
tige du contrepoids’ jusqu a ce que vous voyiez le bout de la tige
dépasser d’environ 7 mm,
Montage du contrepoids principal
Monter le contrepoids principal sur l’axe de contrepoids du bras
acoustique et tirez te vers vous tout en Je tournant doucement vers la
droite.
AUFSTELLUNG UND ANSCHLUSSE
Sb ee ewe ee REE ES
Abnefimen der Schutzverpackung:
Um die Schutzverpackung des Tonarms abzunehmen, diese in der in der
Abbildung gezeigten Pfeilrichtung abziehen.
-Entfernung: der Versandschrauben:
Entfernen Sie die zwei Versandschrauben zusammen mit den roten
Kartonstiicken mit einem Schraubenzieher. Bewahren Sie sie fir
zukiinftige Verwendung auf; verschicken Sie das Gerat nur, nachdem
Sie alle Teile wie beim urspriinglichen Versand gesichert haben.
Aufstellung des Platténspielers
Setzen Sie den Plattenteller fir Anbringung auf dem Plattenspieler
langsam und vorsichtig auf die Motorspindel. Achten Sie hierbei darauf,
keine tibermaRige Kraft auf die Motorspindel auszuiiben. Wenn der
Plattenteller sicher angebracht ist, so legen Sie die Gummimatte darauf.
Anbringen des Quergewichtes A
Die Quergewichtstange gemaf der links sishonden Abbildung durch den
Gewichtsschaft driicken, bis das Ende der Stange ungefahr 7mm ber
_ dem Schaft iibersteht.
Anbringung,des Hauptgewichtes
Schieben Sie das Hauptgewicht auf den Gewichtschaft des Tonarms und
ziehen Sie es auf sich zu, wahrend Sie es sanft nach rechts ziehen.
11
