Santos PS - Wiring diagram 220-240 V 50 Hz Model #1, 1 PS

SANTOS : User and maintenance manual

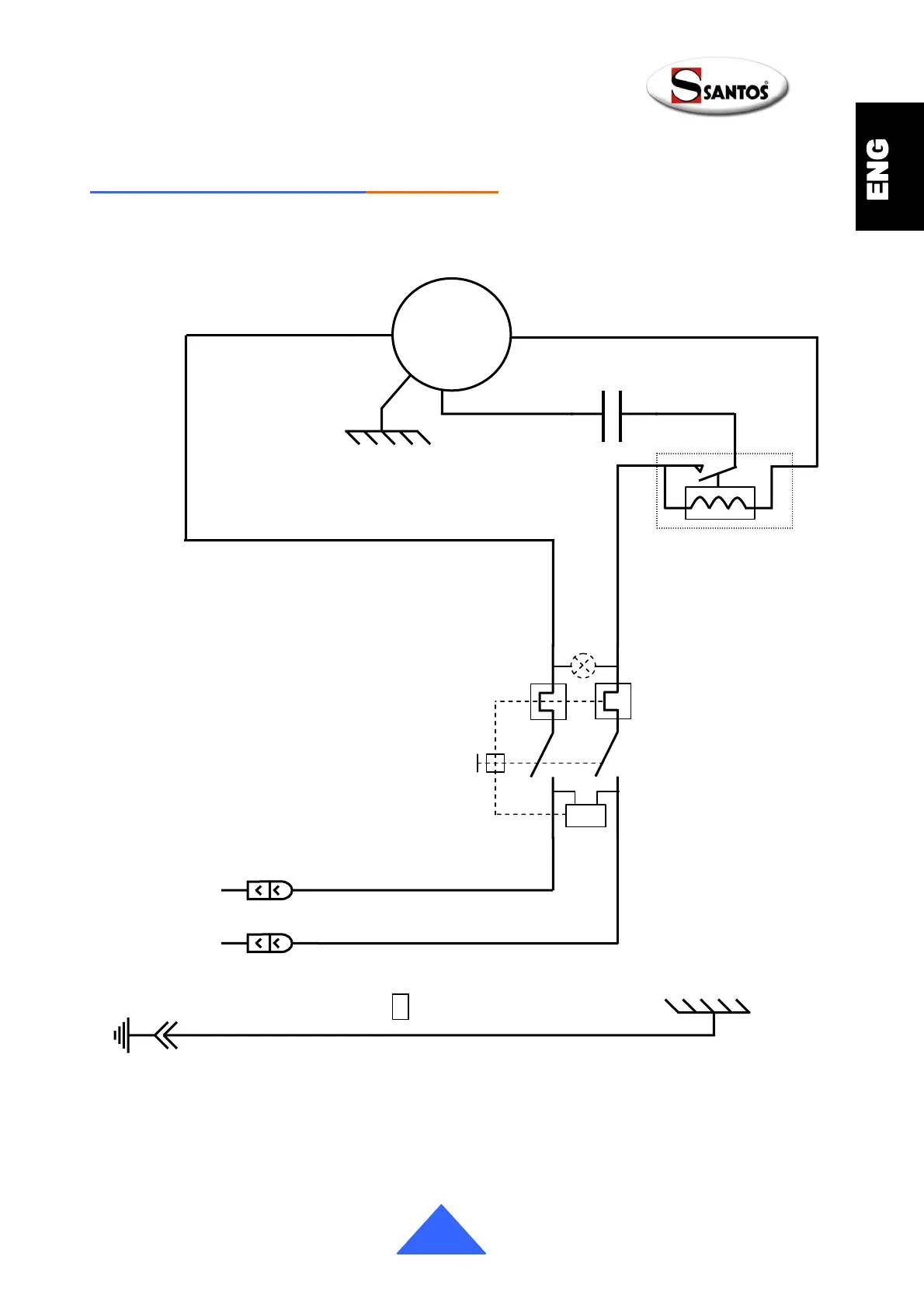

Wiring diagram 220-240V 50Hz Model #1, 1PS
Noir
4
3
2
Condensateur
Blanc
Blanc
Marche/Arrêt
U<
4
P1
3
P2
Blanc
Blanc
~
Blanc
M
Marron
Relais de
démarrage
0
