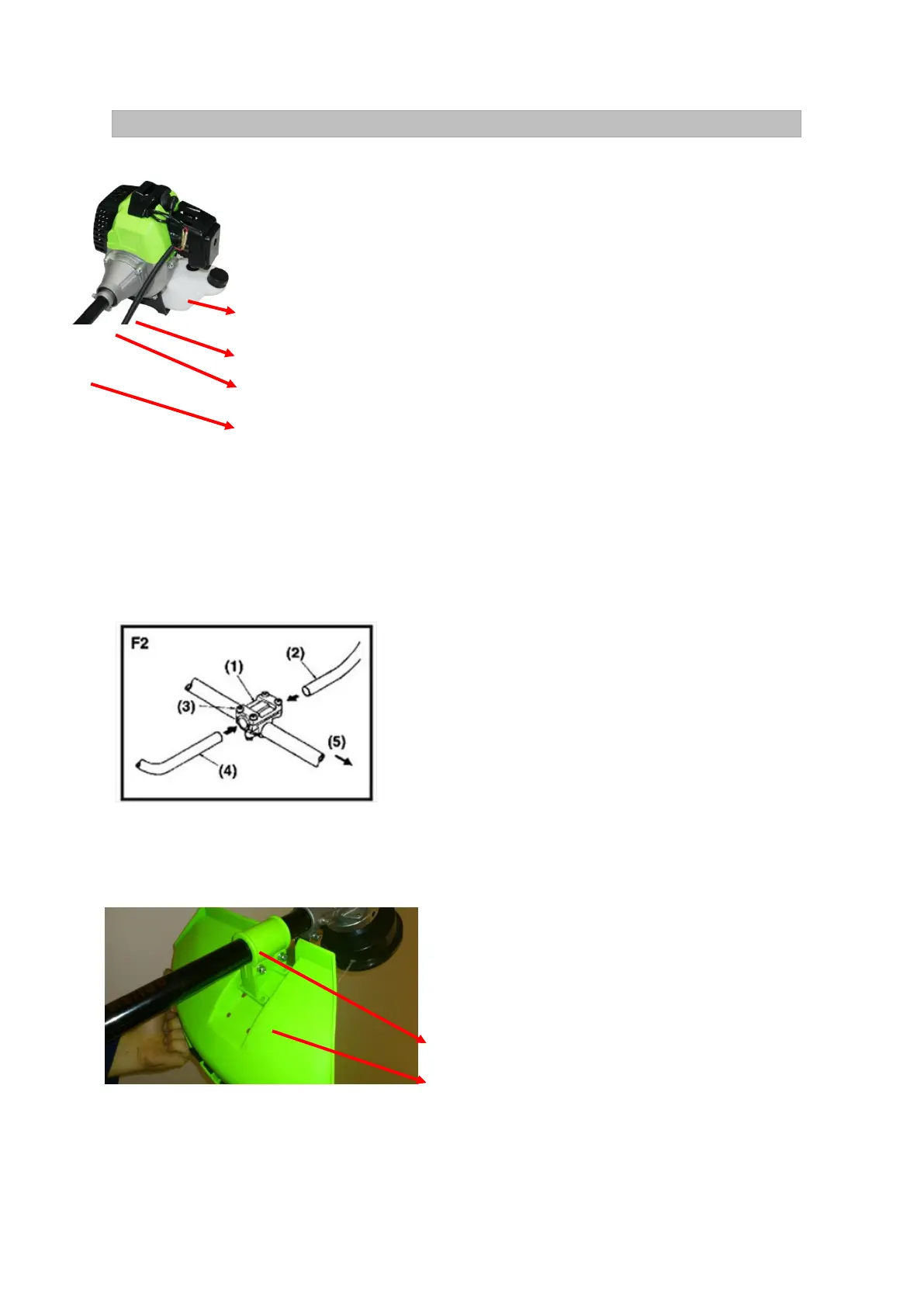

MONTAGEM
(F1)
– MOTOR E VEIO
Alinhe o motor com o cubo de transmissão, usando os 4 parafusos
fornecidos, segure a ligação firmemente com força igual. (F1) (Só para
modelos que venham embalados com o motor separado do tubo.)
(1) Depósito do Combustível
(2) Parafuso de aperto do cubo de transmissão ao motor
(3) Cubo de Transmissão
(4) Veio de Transmissão
- PEGA
Solte os 4 parafusos do suporte da pega. (F2)
Insira a pega direita (alavanca do acelerador está anexada) e a pega esquerda no
suporte e volte a apertar os parafusos com firmeza. (F2)
(1) Suporte da Pega
(2) Pega Direita
(3) Parafusos
(4) Pega Esquerda
(5) Lado do Motor
(F3)
– PROTECÇÃO DA BOBINE FIO NYLON/DISCO
Fixe a proteção da bobine fio/disco no suporte
c/ 4 parafusos.
(1) Suporte
(2) Proteção
