– ESPIA DO ACELERADOR
1. Engate a extremidade do cabo no orifício da alavanca do acelerador junto ao
carburador. Monte o cabo na alavanca.
2. Embrulhe a correia de modo a que a espia fique presa à pega. (Só para modelos que
venham com o motor separado do tubo.
– COLOCAR O DISCO (F4)
1. Coloque a chave em L (6) no orifício da anilha de fixação interior (5), de seguida, gire a
anilha até prender.
2. Coloque o disco (3) na anilha de fixação interior (5) com as letras viradas para a
cabeça da roçadora, e verifique se o furo do disco fica bem centrado no rebaixo da
anilha de fixação interior do disco.
3. Introduza a anilha de fixação exterior (3) no perno da cabeça, com a face oca virada
para o disco.
4. Coloque a taça metálica de proteção (2) sobre a anilha de fixação exterior, e aperte-a
com a porca de rosca esquerda (1), rodando a porca no sentido contrário aos ponteiros
do relógio.

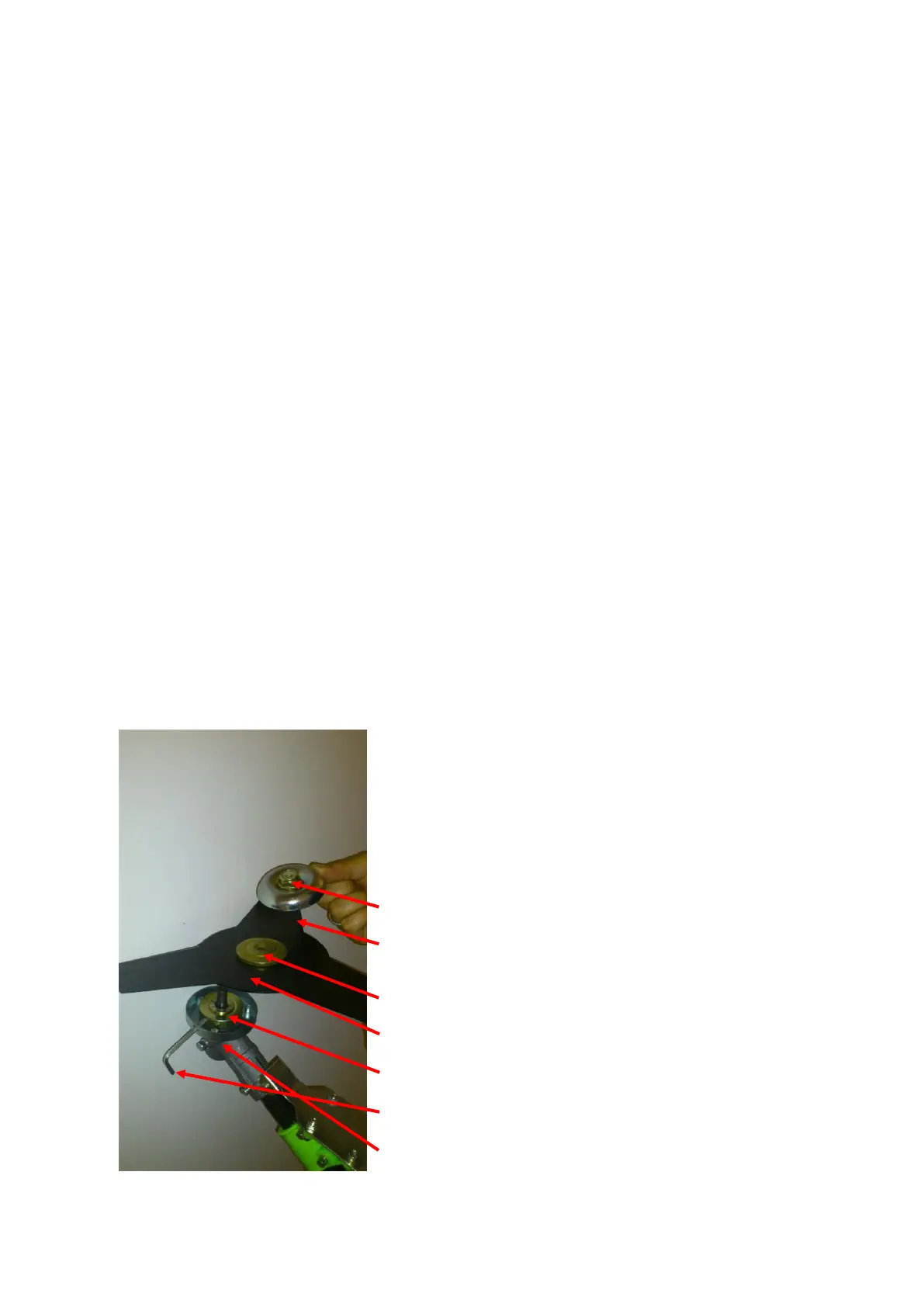

(F4)
(1) Porca
(2) Taça metálica de proteção
(3) Anilha fixação exterior
(4) Disco
(5) Anilha de fixação interior
(6) Chave em L
(7) Cabeça de Transmissão
