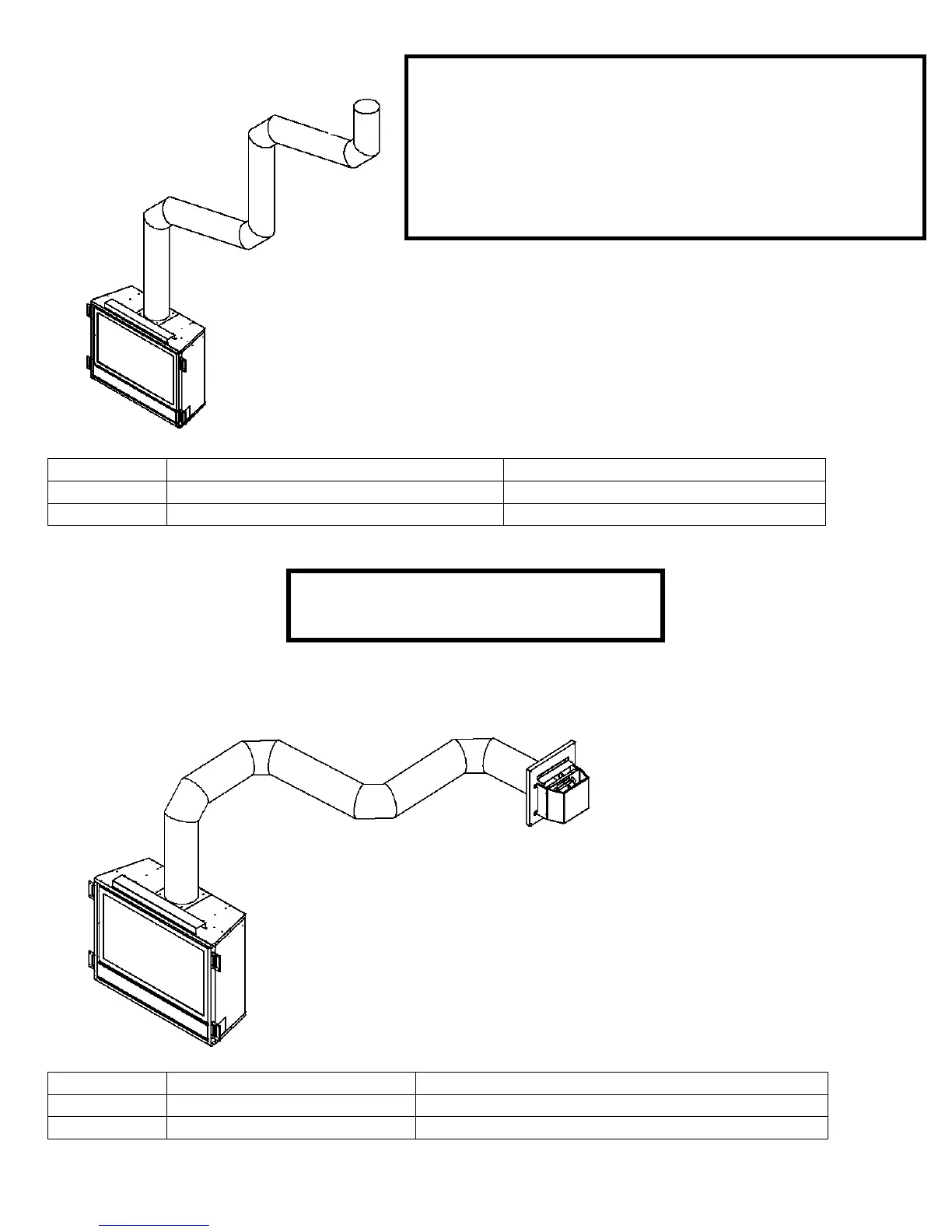

VERTICAL VENT TABLE
(All values are in feet)
EXAMPLES
MINUMUM VERTICAL (V1 + V2 + V3)
MAXIMUM HORIZONTAL (H1 + H2)
4’
10’
8’
20’
MAXIMUM VERTICAL HEIGHT = 34’
MAXIMUM HORIZONTAL OFFSETS = 20’
MAXIMUM 90
°
ELBOWS PERMITTED = 4
HORIZONTAL VENT TABLE
(All values are in feet)
EXAMPLES
MINUMUM VERTICAL (V1)
MAXIMUM HORIZONTAL (H1 + H2 + H3 + H4)
4’
10’
8’
20’
NOTE: All vent dimensions are measured from the appliance
surface where the vent connects to the point where exhaust
gases exit the termination.
REMARQUE: Toutes les dimensions sont mesurées à partir
d'aération de la surface de l'appareil où l'évent se connecte
au point où les gaz d'échappement de sortie de la résiliation.
V1
H1
H2
H3
H4
V1
V2
V3
H1
H2
