3.5 Montage

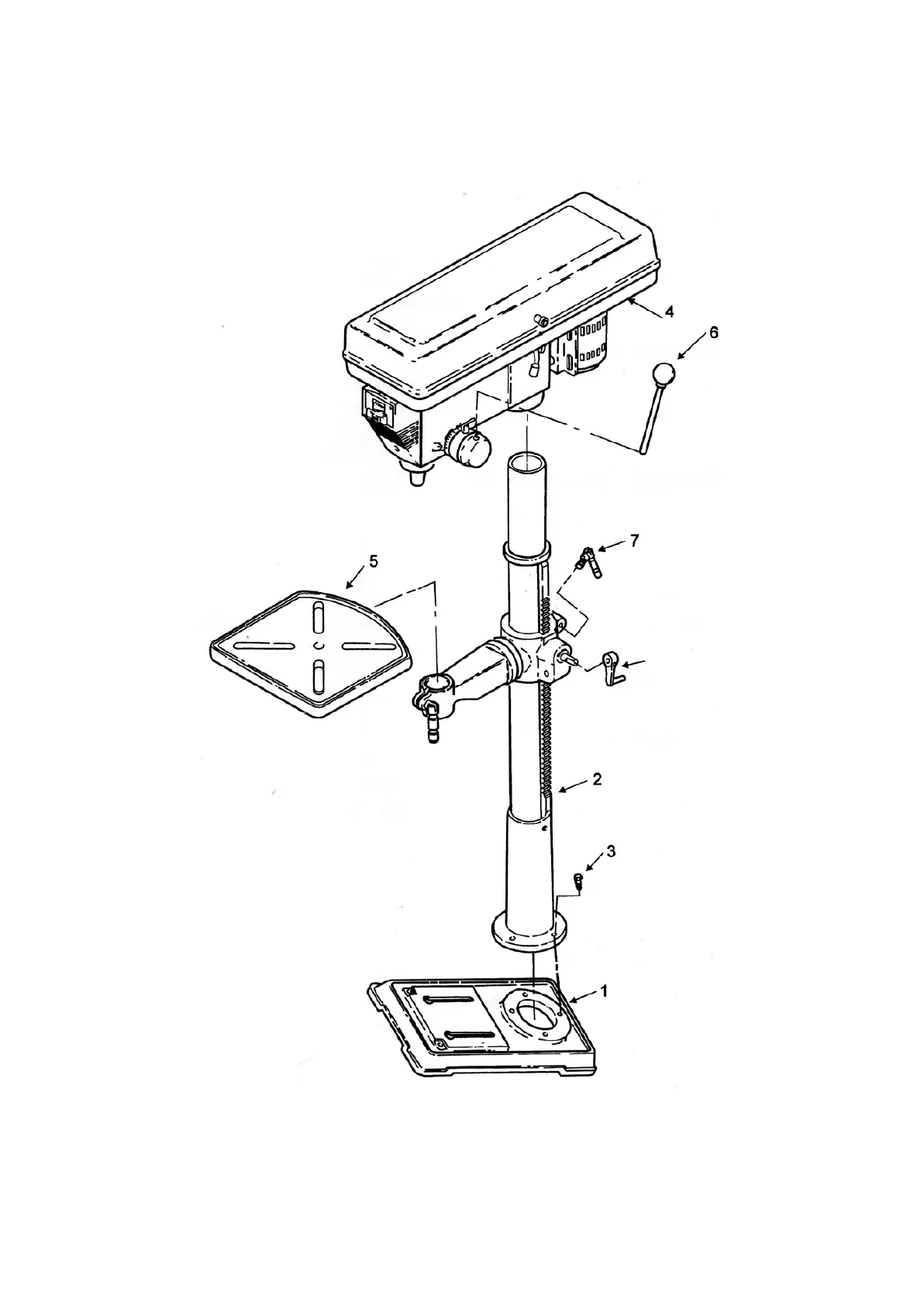

Montieren Sie alle Teile korrekt gemäß den Angaben in der Zeichnung, ziehen Sie Schrauben und Muttern fest an.
1: Untersatz; 2: Säule mit Stützvorrichtungs-Baugruppe; 3: M10*1,5-40 Schraube (4x); 4: Kopf-Baugruppe; 5:
Tisch; 6: Vorschubgriff; 7: Säulenklemmvorrichtung; 8: Kurbel
