30

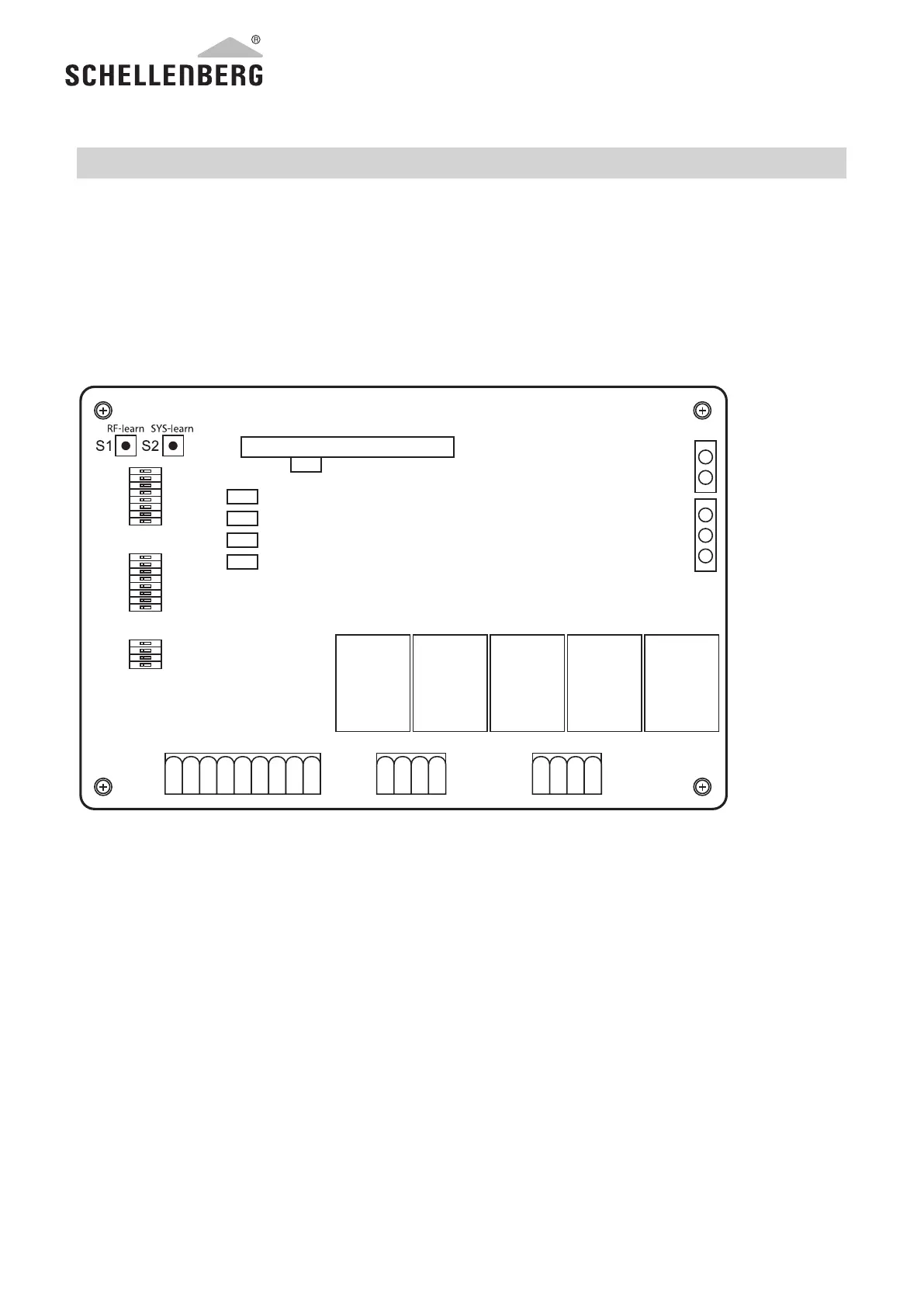

EXPLICATION DES LED
LED1: La LED1 est allumée en permanence lorsque l‘apprentissage du système n‘est pas encore achevé. LED1 clignote
une fois dès que l‘apprentissage du système est complet (en cas d‘installations à 1 vantail). LED1 clignote deux fois
dès que l‘apprentissage du système est complet (en cas d‘installations à 2 vantail).
LED2: La LED2 s‘allume si l‘émetteur portatif, l‘interrupteur à clé ou le bouton poussoir est activé.
LED3: La LED3 s‘allume dès que la première cellule photoélectrique est activée.
LED4: La LED4 s‘allume dès que la deuxième cellule photoélectrique est activée.
LED5: La LED 5 s‘allume dès qu‘un signal de l‘émetteur portatif est arrivé.
Mo1+
Mo1-
Mo2+
Mo2-
L+
L-
Lo+
Lo-
+12V
G
F01
F02
F0+
G
D
S
G
LED1 SYSlearn
LED5
LED2 RFLED
LED3 Ph01
LED4 Ph02
