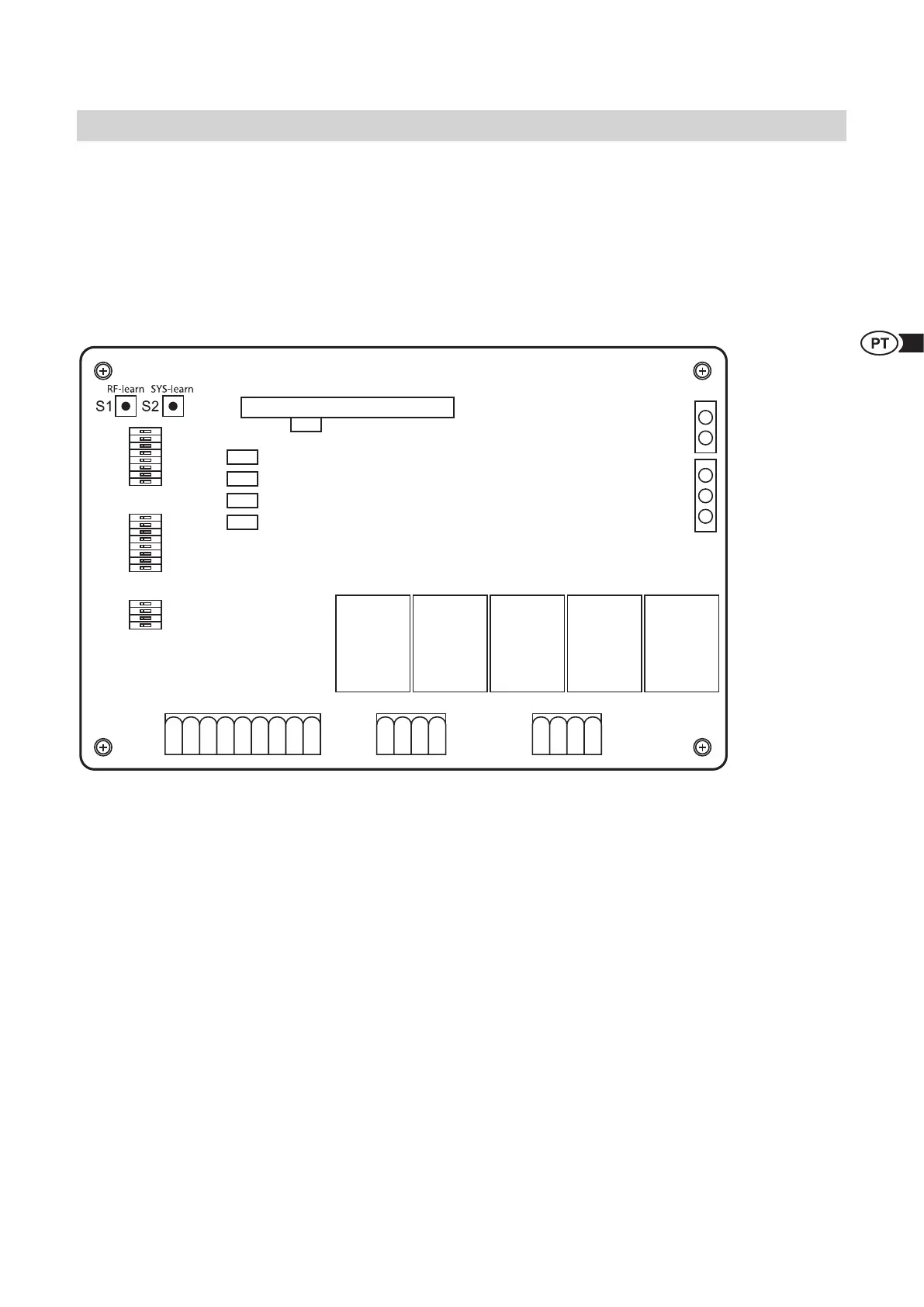

LEGENDA LED
LED1: o LED1 permanece aceso quando o sistema não está totalmente programado. o LED1 pisca uma vez quando o
sistema está totalmente programado (em instalações de uma folhas). o LED1 pisca duas vezes quando o sistema
está totalmente programado (em instalações de duas folhas).
LED2: se o transmissor portátil for acionado ou o botão de chave ou o botão ativado, o LED2 acende-se.
LED3: o LED3 acende assim que for ativada a primeira barreira fotoelétrica.
LED4: o LED4 acende assim que for ativada a segunda barreira fotoelétrica.
LED5: o LED 5 acende assim que for recebido um sinal do transmissor portátil.
Mo1+
Mo1-
Mo2+
Mo2-
L+
L-
Lo+
Lo-
+12V
G
F01
F02
F0+
G
D
S
G
LED1 SYSlearn
LED5
LED2 RFLED
LED3 Ph01
LED4 Ph02
75
