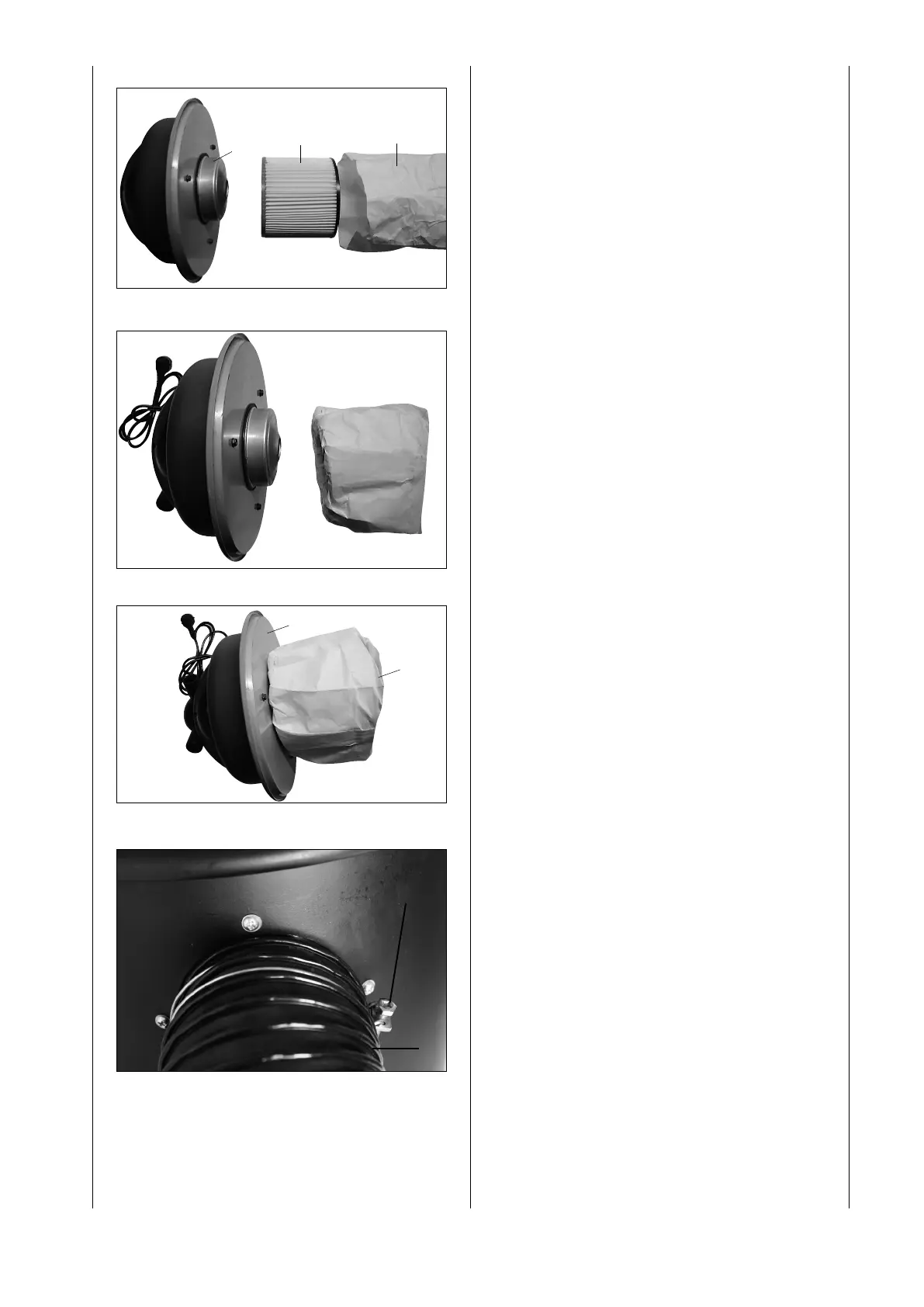

Montage Filterpatrone mit Filterbeutel, Fig. 3
Filterpatrone 1 in den Filterbeutel 2 stecken
Fig. 4
Den Überhang in die Filterpatrone drücken.
Fig. 5
Die Filterpatrone 1 nun auf das Motorgehäuse 2 stecken.
Das kpl. Motorgehäuse auf den Behälter setzen und mit
dem Verschlussband sichern.
Montage Absaugschlauch, Fig. 6
Den Absaugschlauch (5) mit der Schlauchschelle (6) am
Schlauchstutzen des Gehäuses montieren
