18 international

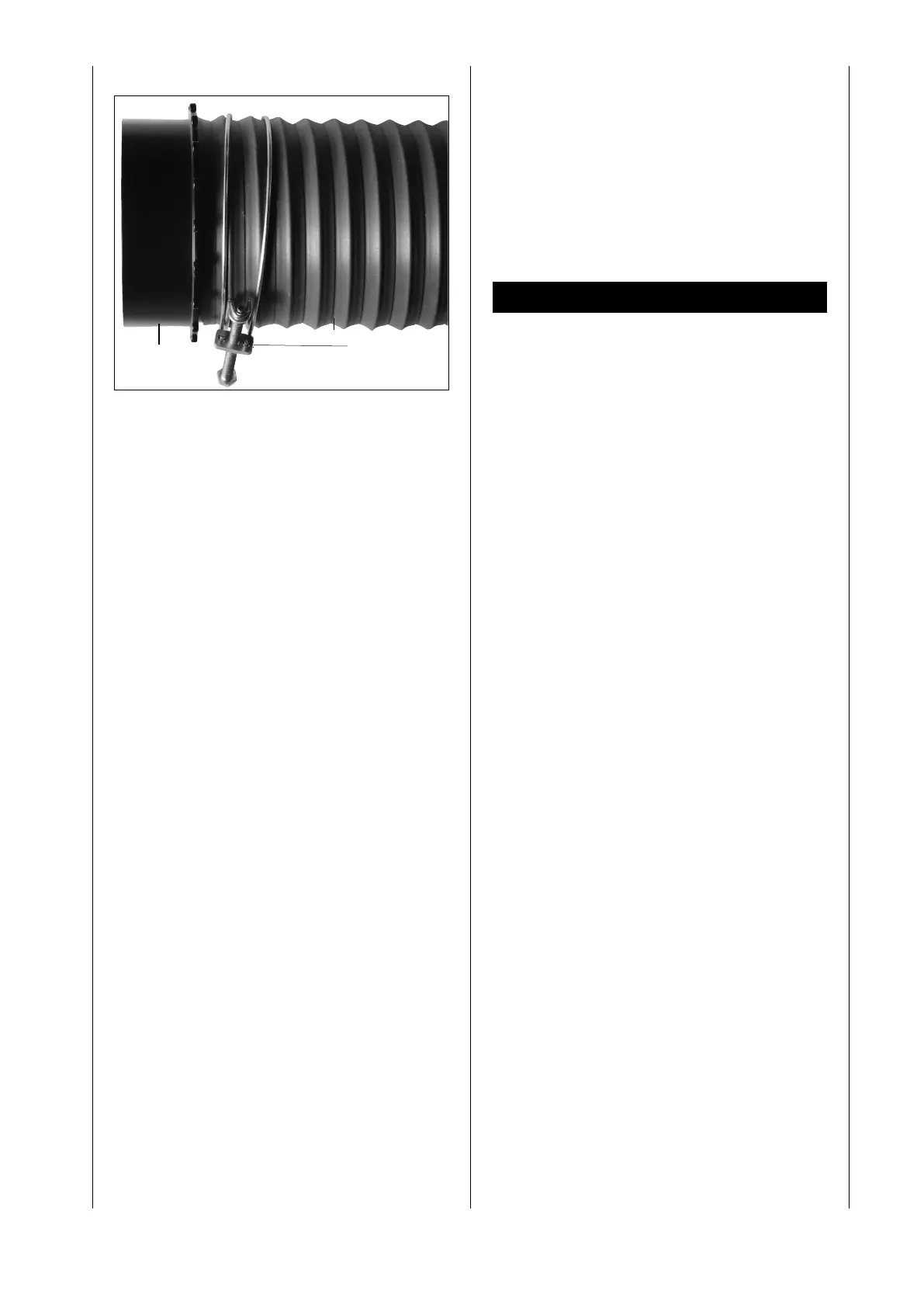

Fig. 7
Die andere Seite des Absaugschlauches mit Schlauch-
schelle (6) und Schlauchkupplung (7) montieren.
m Elektrischer Anschluss
Anschlüsse und Reparaturen der elektrischen Ausrüstung
dürfen nur von einer Elektro-Fachkraft durchgeführt wer-
den.
Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägigen
VDE- und DIN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften ent-
sprechen.
Wichtige Hinweise
Schadhafte Elektro-Anschlussleitungen
An elektrischen Anschlussleitungen entstehen oft
Isolations schäden.
Ursachen sind:
• Druckstellen, wenn Anschlussleitungen durch Fenster-
oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder
Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei-
tung.
• Isolationsschäden durch Herausreißen aus der Wand-
steckdose.
• Risse durch Alterung der Isolation.
Solche schadhaften Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind auf Grund der Isolations-
schäden lebensgefährlich.
Elektrische Anschlussleitung regelmäßig auf Schäden
überprüfen. Achten Sie darauf, dass beim Überprüfen die
Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlägigen
VDE- und DINBestimmungen entsprechen. Verwenden Sie
nur Anschlussleitungen mit Kennzeichnung H05VV-F.
Ein Aufdruck der Typenbezeichnung auf der Anschluss lei-
tung ist Vorschrift.
Wechselstrommotor
• Die Netzspannung sollte, der auf dem Typenschild an-
gegebenen Netzspannung, entsprechen.
• Verlängerungskabel müssen einen Mindest-Kabel quer-
schnitt von 1,0 Quadratmillimeter aufweisen.
• Der Netzanschluss muss mit einer passenden Sicherung
abgesichert sein.
Bei Rückfragen bitte folgende Daten angeben:
• Motorenhersteller
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Schalter-Typenschildes
Bei Rücksendung des Motors immer die komplette An-
triebs einheit mit Schalter einsenden.
Fig. 7
D
C
6
7
