Legenda
1 = serbatoio olio
2 = tavola di lavoro
3 = piano d’appoggio
4 = cuneo di taglio
5 = maniglia di trasporto
6 = basamento
7 = pulsante d’avviamento
8 = motore
9 = ruota di trasporto
10 = leva idraulica
11 = tappo di sfiato
12 = vite di spurgo
13 = Anello limitatore dell‘apparecchio di sollevamento
HL450
Volume di fornitura
Spaccalegna
Istruzioni per l’uso
Dati technici
Dimensioni
d’ingombro
L x L x P mm
780 x 270 x 460
ø legna min–max cm
5–25
Lunghezza legna
min–max cm
25–37
Disinserimento a
tensione zero
si
Peso kg
40
Azionamento
Motore V/Hz
230/50
Potenza di
assorbimento P1 W
1500
Potenza resa P2 W
1100
Tipo di funzionamento
S6/40%
Forza di taglio max. t*
4
Corsa cilindro mm
295
Avanzamento cilindro
cm/sec.
4
Ritorno cilindro cm/
sec.
6
Quantità olio l
2,4
Pressione d’esercizio
bar
160
Numero di giri 1/min
2850
Con riserva di modifiche tecniche!
* La potenza massima di spaccatura raggiungibile dipende dal-
la resistenza del pezzo e può differire sulla base di parametri
variabili sull’impianto idraulico.
Valori di rumorosità
Livello di potenza acustica in dB
LavorazioneLWA=88dB(A)
Per i livelli di emissione citati sussiste un supplemento
perincertezzadellamisuraK=4dB.

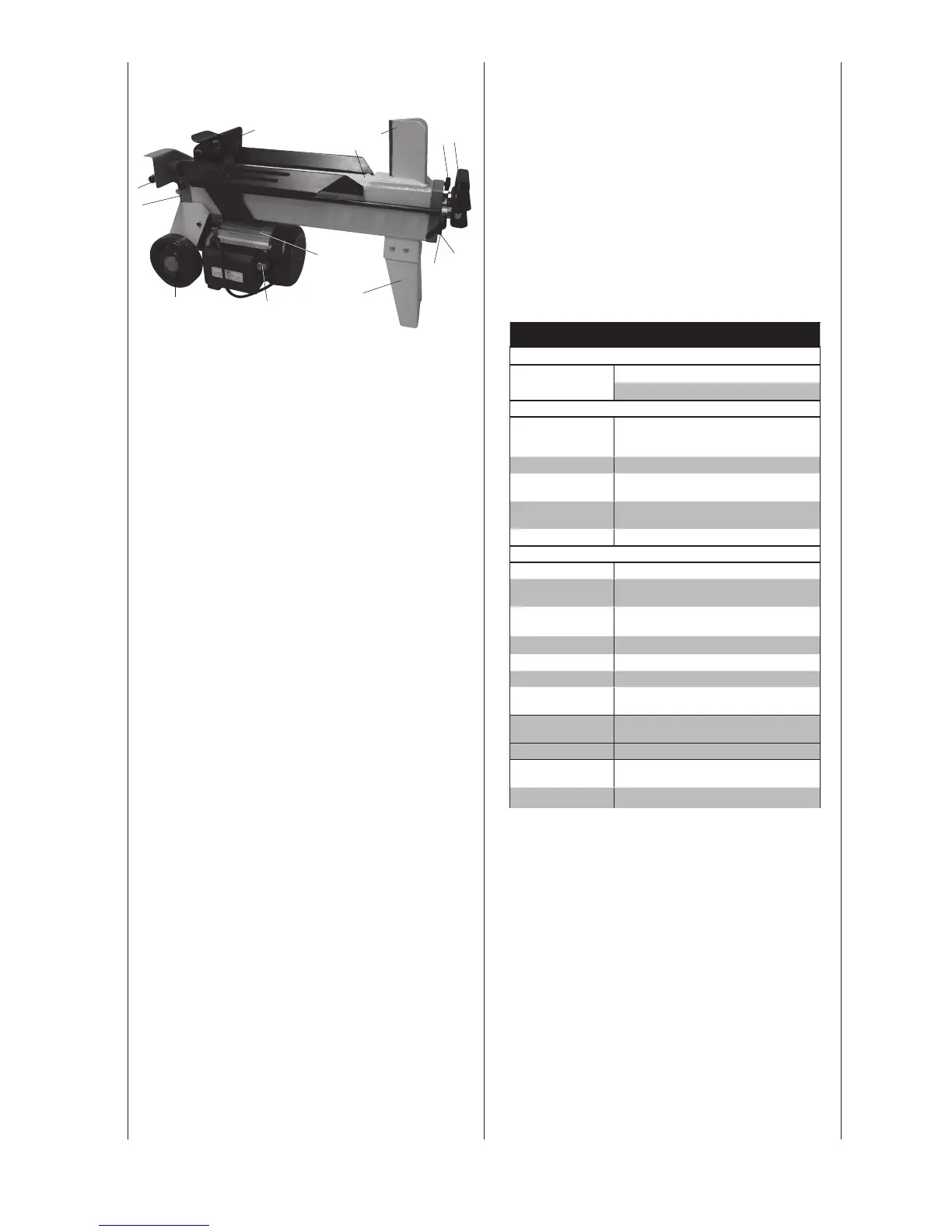

Fig. 1
