Scheppach HL450

6

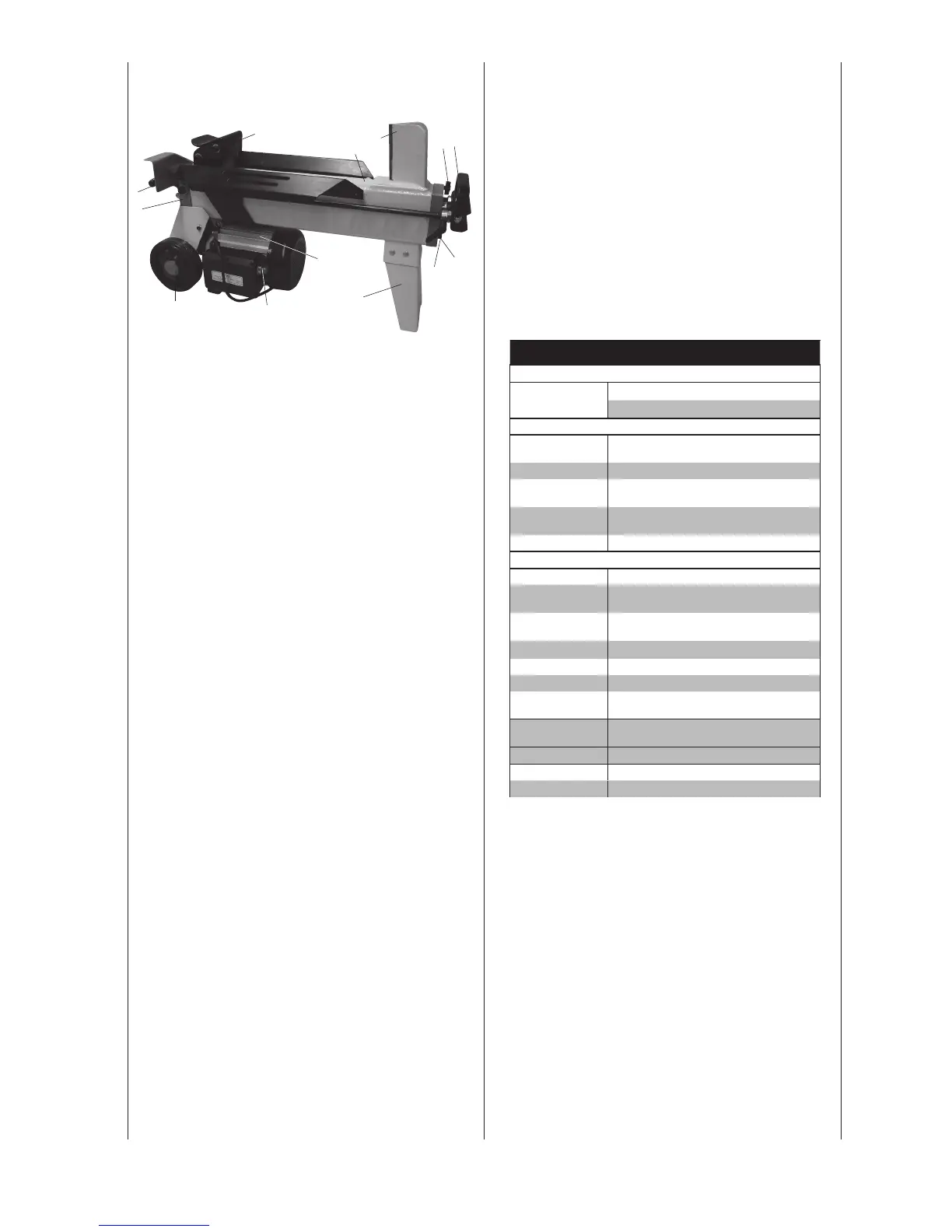

Legende von Fig. 1
1 = Öltank
2 = Druckplatte
3 = Auflagefläche
4 = Spaltkeil
5 = Transportgriff
6 = Standbein
7 = Auslöseknopf
8 = Motor
9 = Transportrad
10 = Hydraulik-Hebel
11 = Öl-Abflussschraube
12 = Entlüfterschraube
13 = Hubbegrenzungsring
HL450
Lieferumfang
Hydraulischer Holzspalter
Bed.Anweisung
Technische Daten
Baumaße L x B x
H mm
780 x 270 x 460
Holz ø min–max cm
5–25
Holz Länge
min–max cm
25–37
Nullspannungs-
auslösung
ja
Gewicht kg
40
Antrieb
Motor V/Hz
230/50
Aufnahmeleistung
P1 W
1500
Abgabeleistung
P2 W
1100
Betriebsart
S6/40%
Spaltkraft max. t*
4
Zylinderhub mm
295
Zylinder Vorlauf
cm/sec
4
Zylinder Rücklauf
cm/sec
6
Ölmenge l
2,4
Betriebsdruck bar
160
Drehzahl 1/min
2850
Technische Änderungen vorbehalten!
* Die maximal erreichbare Spaltkraft ist abhängig vom Wider-
stand des Spaltgutes und kann aufgrund variabler Einflussgrö-
ßen auf die Hydraulikanlage abweichen.
Geräuschkennwerte
Schall-Leistungspegel in dB
BearbeitungLWA=88dB(A)
Für die genannten Emissionswerte gilt ein Messunsicher-
heitszuschlagK=4dB.
Fig. 1
10
2
3
4
11
5
8
7
9
1
6
12
13
