26
Legenda
1 = serbatoio olio
2 = tavola di lavoro
3 = piano d’appoggio
4 = cuneo di taglio
5 = maniglia di trasporto
6 = basamento
7 = pulsante d’avviamento
8 = motore
9 = ruota di trasporto
10 = leva idraulica
11 = tappo di sato
12 = vite di spurgo
13 = Anello limitatore dell‘apparecchio di sollevamento
HL650
Volume di fornitura
Spaccalegna
Istruzioni per l’uso
Dati technici
Dimensioni
d’ingombro
L x L x P mm
950 x 270 x 500
ø legna mass. cm
5–25
Lunghezza legna
mass cm
52
Disinserimento a
tensione zero
si
Peso kg
44,5
Azionamento
Motore V/Hz
230/50
Potenza di
assorbimento P1 W
2200
Potenza resa P2 W
1700
Tipo di
funzionamento
S3 25%
Forza di taglio t
max. 6,5
Corsa cilindro mm
375
Avanzamento
cilindro cm/sec.
3,13
Ritorno cilindro cm/
sec.
4,69
Quantità olio l
3,5
Pressione
d’esercizio bar
225
Numero di giri 1/min
2840
Con riserva di modiche tecniche!
Avvertenze generali
• Dopo il disimballaggio controllare tutti i singoli compo-
nen ti della macchina per rilevare eventuali danni cau-
sati durante il trasporto. In caso di reclami occorre
informare immediatamente l’impresa di trasporto. Re-
clami notica ti in un momento successivo non verran-
no riconosciuti.
• Vericare la completezza della fornitura.
• Prima dell’uso è indispensabile acquisire una certa di-
mes tichezza dell’apparecchio con l’aiuto delle presenti
istru zioni per l’uso.

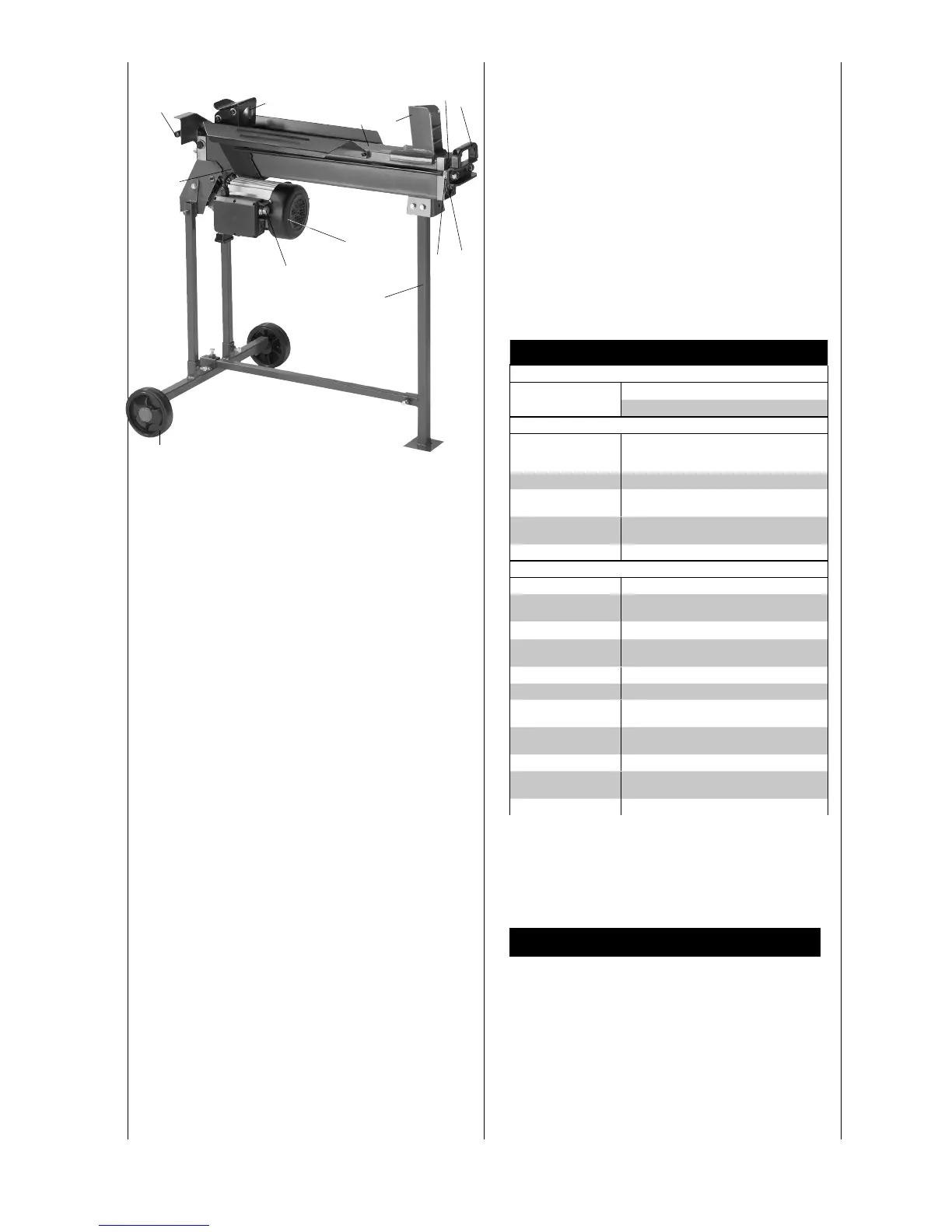

Fig. 1
1
2
3
4
5
6
7
8
9
10
11
12
13
