Scheppach HL650 - Page 46

46

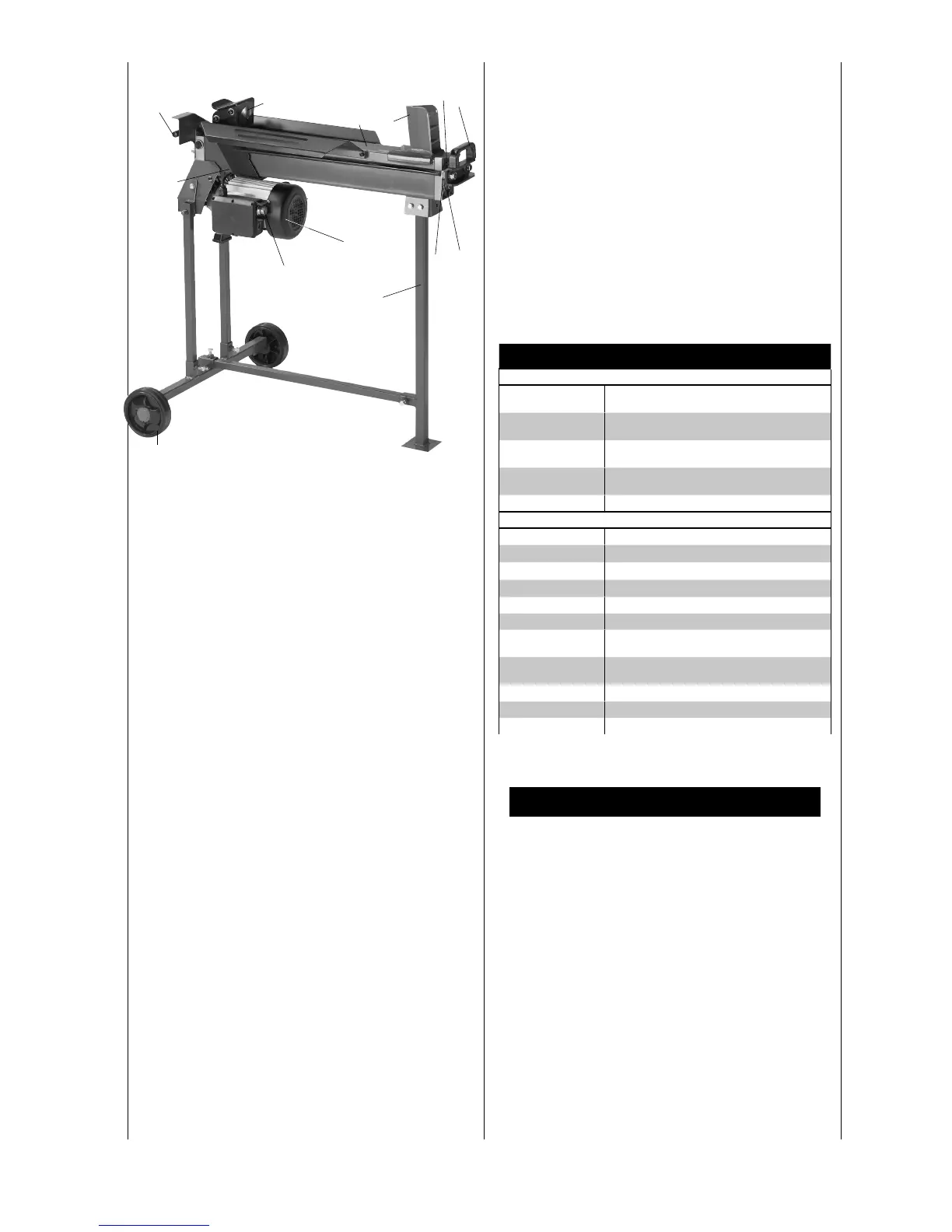

Kuvan
1 = Öljysäiliö
2 = Painolevy
3 = Tason pinta
4 = Halkaisukiila
5 = Kuljetuskahva
6 = Tukijalka
7 = Käynnistyspainike
8 = Moottori
9 = Kuljetuspyörä
10 = Hydraulinen vipu
11 = Tuuletusruuvi
12 = Öljyn laskutulppa ja öljynmittatikku
13 = iskun rajoittaminen
HL650
Technische Daten
Rakennemitat
P x L x K mm
950 x 270 x 500
Puun ø
min–maks. cm
5–25
Puun pituus
maks. cm
52
Nollajännitteen
laukaisu
ja
Paino kg
44,5
Käyttökoneisto
Moottori V/Hz
230/50
Ottoteho P1 W
2200
Antoteho P2 W
1700
Toimintatapa
S3 25%
Halkaisu-voima t
max. 6,5
Sylinterin isku mm
375
Sylinterin liike
eteenpäin cm/sek
3,13
Sylinterin
paluuliike cm/sek
4,69
Öljymäärä l
3,5
Käyttöpa-inike bar
225
Kierrosluku r/min
2840
Yleiset ohjeet
• Tarkasta pakkauksen purkamisen jälkeen, että kaikki
osat ovat mukana ja vaurioitumattomia. Kaikista puut-
teista on heti ilmoitettava laitteen myyjälle.
• Myöhästynyt reklamaatio jätetään huomiotta.
• Varmista, että toimitussisältö on täydellinen.
• Ennen kun otat koneen käyttöön, tutustu koneeseen
lukemalla käyttöja asennusohjeet huolella.
• Käytä vain alkuperäisiä scheppach-lisävarusteita ja
varaosia. Niitä saat scheppach-laitemyyj ältäsi.
• Kun tilaat osia, muista mainita tuotenumero ja tyyppi
sekä koneesi valmistusvuosi.
Työskentelyturvallisuuden kannalta tärkeät kohdot
on merkitty tällä merkillä: m
Fig. 1
1
2
3
4
5
6
7
8
9
10
11
12
13
