Jumiutunut halkaisutavara (kuva 3, 4)
Älä koskaan yritä hakata jumiutunutta halkaisutavaraa
ulos scheppach -koneestasi. Tämä voi johtaa tapaturmiin
ja laitteen vaurioitumiseen. Menettele seuraavasti:
1. Anna painolevyn ajaa takaisin lähtöasentoon.
2. Aseta kiila halkaisutavaran alle kuten on näytetty ku-
vassa 5.
2. Käynnistä halkaisuprosessi, jotta painolevy työntää kii-
lan pitkälle irrotettavan halkaisutavaran alle.
2. Toista edellisiät vaiheita uusilla kiiloilla niin kauan, kun-
nes halkaisutavara työntyy ylöspäin koneesta ulos.
Hydrauliikka/öljynvaihto
Hydraulijärjestelmä on suljettu öljysäiliöllä, öljypumpulla
ja ohjausventtiilillä varustettu järjestelmä. Järjestelmää ei
saa muuttaa tai manipuloida.
Liitäntöjen ja ruuviliitoksien tiiviys on tarkastettava sään-
nöllisesti, tarvittaessa ne on kiristettävä.
Öljysäiliö on täytetty tehtaalla korkealaatuisella ISO hyd-
rauliöljyllä.
Öljynvaihto on suoritettava aina 150 käyttötun-
nin välein (kuva 5, 6)
1. Painolevy on lähtöasennossa. Irrota nyt kone verkosta.
2. Irrota öljyn laskutulppa (11) ja laita se sivuun.

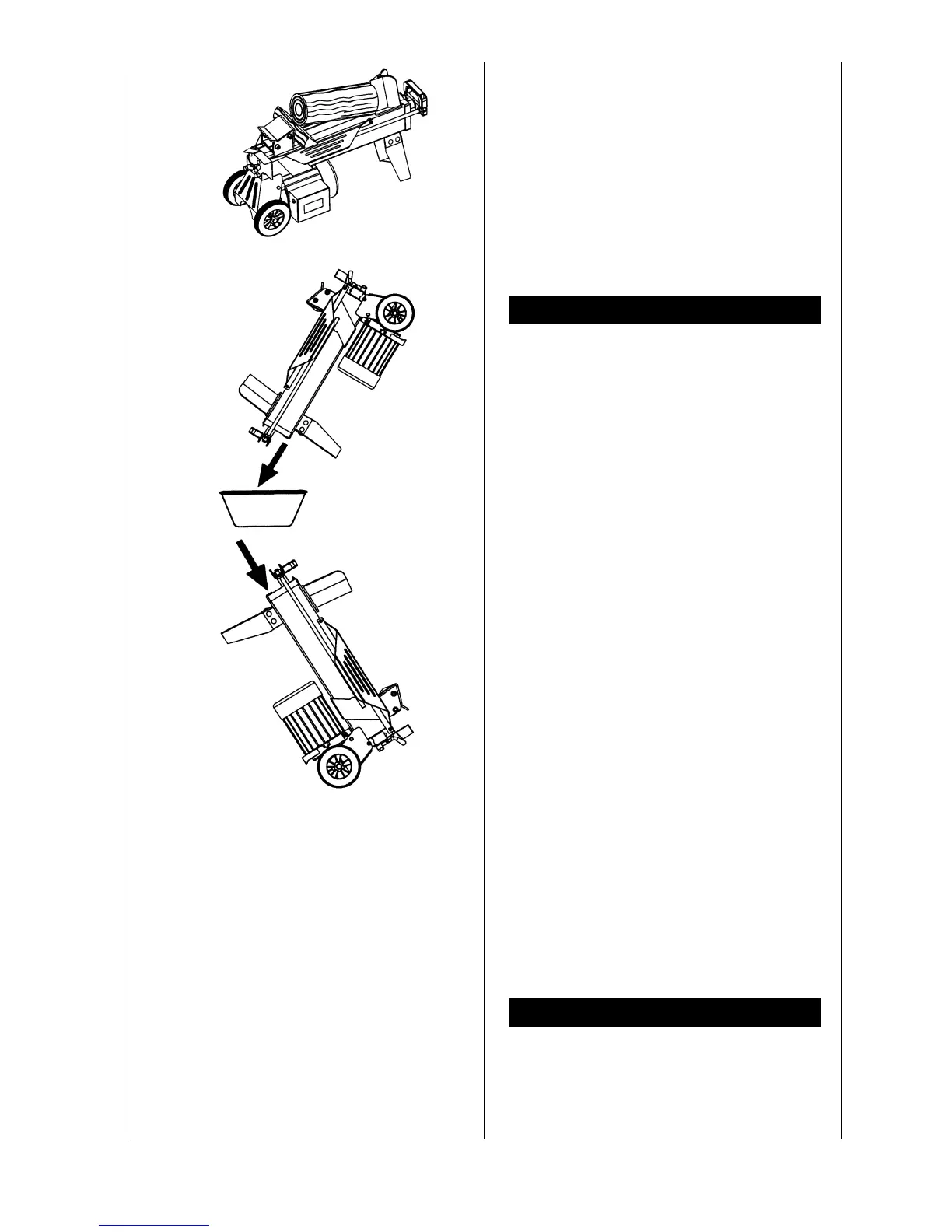

3. Aseta tyhjä 4-1-vati scheppach -koneesi viereen ja
nosta kone pystyyn, kuten on näytetty kuvassa 5. Odo-
ta kunnes koko käytetty öljy on valunut ulos. Huolehdi
ympäristöystävällisestäi hävittämisestä!
4. Käännä nyt scheppach -koneesi ylösalaisin (kuva 6)
lisätäksesi n. 3,5 l hydrauliöljyä.
5. Öljynmittatikku on integroitu laskutulppaan. Työnnä nyt
öljynmittatikku puhdistettuna yhä pystysorassa seiso-
vaan koneeseen. Vedä öljynmittatikku taas ulos, öljy-
kalvon tulee ylettyä molempien urien väliin.
6. Ruuvaa nyt öljyn laskutulppa taas tukevasti kiinni. Käy-
tä seuraavaksi HL650 -konetta useamman kerran tyh-
jänä.
Tarkasta öljytaso säännöllisin välein ja lisää tarvittaessa
öljyä.
Suosittelemme seuraavia hydrauliikkaöljyjä:
Aral Vitam gf 22
BP Energol HLP-HM 22
Mobil DTE 11
Shell Tellus 22
Älä käytä muita öljymerkkejä! Muiden öljyjen käyttö
vaikuttaa hydraulisylinterin toimintaan.
m Huolto ja korjaus
Tee muutos-, asetus-, mittaus- ja puhdistustyöt vain
moottorin ollessa sammutettuna. Irrota virtapistoke.
Anna vain sähköalan ammattihenkilöiden suorittaa säh-
kölaitteiston korjaus- ja huoltotyöt. Kaikki suoja- ja tur-
valaitteet on asennettava heti korjaus- ja huoltotöiden
päätyttyä takaisin paikoilleen.
