124

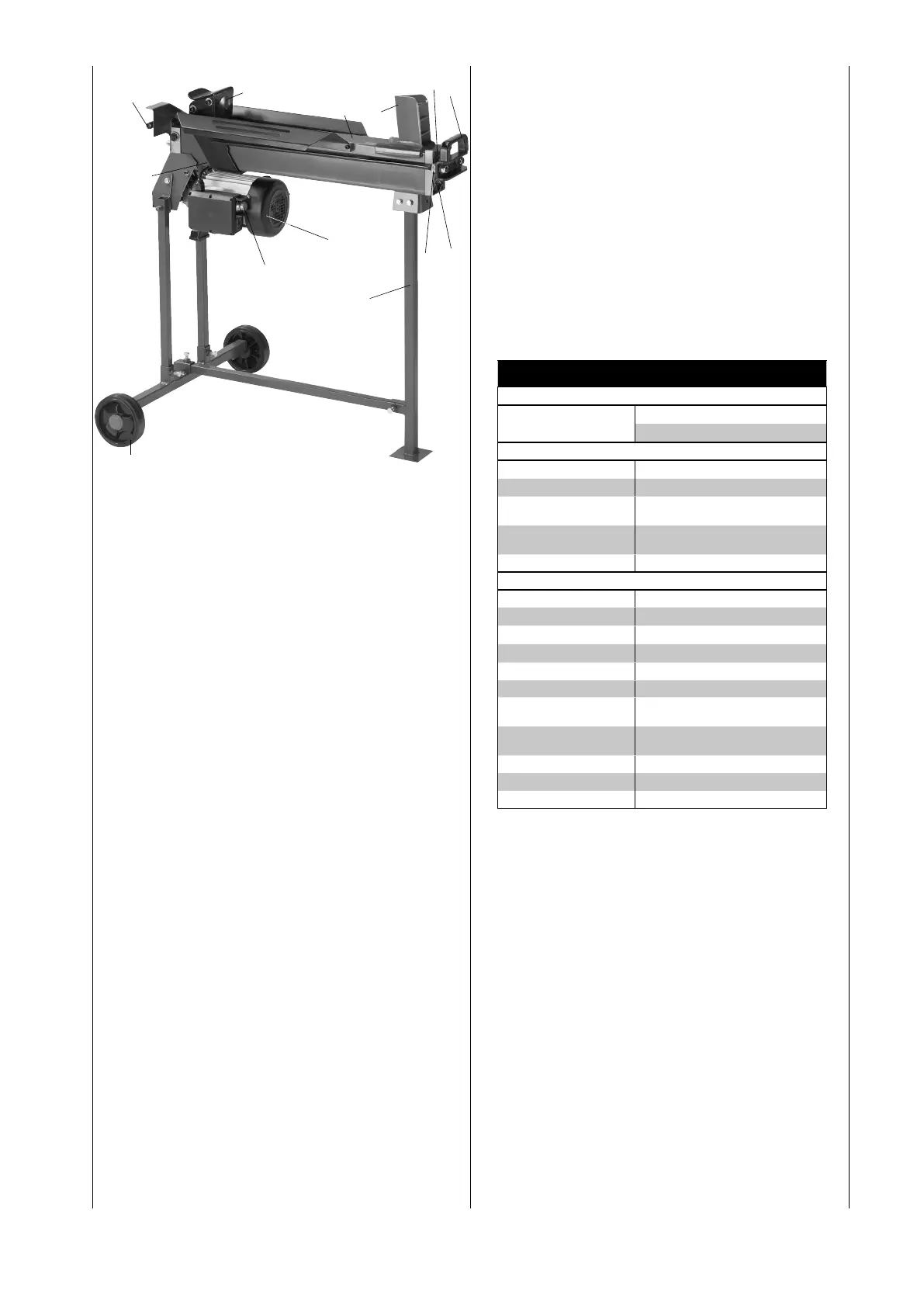

Legenda slike 1
1. rezervoar olja
2. tlačna plošča
3. naležna površina
4. cepilni klin
5. transportni ročaj
6. noga
7. sprožilni gumb
8. motor
9. transportno kolo
10. hidravlična ročica
11. vijak za izpuščanje olja
12. vijak za odzračevanje
13. obroč za omejitev hoda
HL650
Obseg dostave
Hidravlični cepilnik drv
Nav. za uporabo
Tehnični podatki
Dimenzije D x Š x V mm
950 x 270 x 500
Drva ø min – maks cm
5–25
Dolžina drv
maks cm
52
Sprožitev ničelne
napetosti
ja
Teža kg
44,5
Pogon
Motor V/Hz
230/50
Vhodna moč P1 W
2200
Izhodna moč P2 W
1700
Način delovanja
S3 25%
Moč cepljenja t
max. 6,5
Pomik cilindra mm
375
Pomik cilindra naprej
cm/sek
3,13
Pomik cilindra nazaj
cm/sek
4,69
Količina olja l
3,5
Delovni tlak bar
225
Število vrtljajev 1/min
2840
Tehnične spremembe so pridržane!
Fig. 1
1
2
3
4
5
6
7
8
9
10
11
12
13
