Legna incastrata nella macchina, Fig. 3, 4
Non cercare mai di togliere un pezzo di legno bloccatosi
nella macchina scheppach dandoci dei colpi contro. Può
causare infortuni o danni alla macchina. Procedere inve-
ce come descritto qui di seguito:
1. Riportare la tavola di lavoro in posizione iniziale.
2. Inserire un cuneo sotto al pezzo di legno da estrarre
come indicato nella gura 3.
3. Far scattare un’operazione di taglio in modo che la
tavola di lavoro spinga il cuneo il più possibile sotto al
pezzo di legno incastrato.
4. Ripetere i passi appena descritti con altri nuovi cunei
no a che il pezzo incastrato venga spinto in alto fuori
dalla macchina.
Impianto idraulico/cambio dell’olio
L’impianto idraulico è un sistema chiuso composto da
serbatoio olio, pompa olio e valvola di comando. L’im-
pianto non va modicato o manipolato.
Vericare periodicamente la tenuta degli attacchi e dei
collegamenti a vite e stringerli se necessario.
Al momento della consegna il serbatoio olio è riempito
con olio idraulico di alta qualità con.
E󰀨ettuare un cambio dell’olio dopo ogni 150 ore di
esercizio (g. 5, 6)
1. La tavola di lavoro è in posizione iniziale. Staccare la
macchina dalla rete elettrica.
2. Svitare il tappo di scarico dell’olio (11) e metterlo da parte.
3. Mettere una bacinella 4/1 vuota accanto alla macchi-
na scheppach e alzarla come descritto nella g. 5.
Attendere che sia scolato tutto l’olio usato. Rispettare
le disposizioni ambientali per lo smaltimento dell’olio
usato!
4. Capovolgere ora la macchina scheppach (Fig. 6) per
riempire il serbatoio con circa 3,5 l di olio idraulico.
5. Nel tappo di scarico dell’olio è integrata un asta di
controllo del livello dell’olio. Inserire l’asta pulita nella
macchina che si deve trovare ancora in posizione ver-
ticale. Estrarre l’asta; il livello dell’olio è in ordine se tra
le due tacche dell’asta vi è uno strato d’olio.
6. Riavvitare bene il tappo di scarico dell’olio. Azionare
inne la macchina HL650 alcune volte senza legna.
Controllare periodicamente il livello dell’olio e rabbocca-
re se necessario.
Si raccomanda l’uso dei seguenti olî idraulici:
Aral Vitam gf 22,
BP Energol HLP-HM 22
Mobil DTE 11,
Shell Tellus 22
o tipi equipollenti.
Non utilizzare tipi di olio di󰀨erenti! L’utilizzo di tipi di
olio diversi da quelli raccomandati inuenza il funziona-
mento del cilindro idraulico.

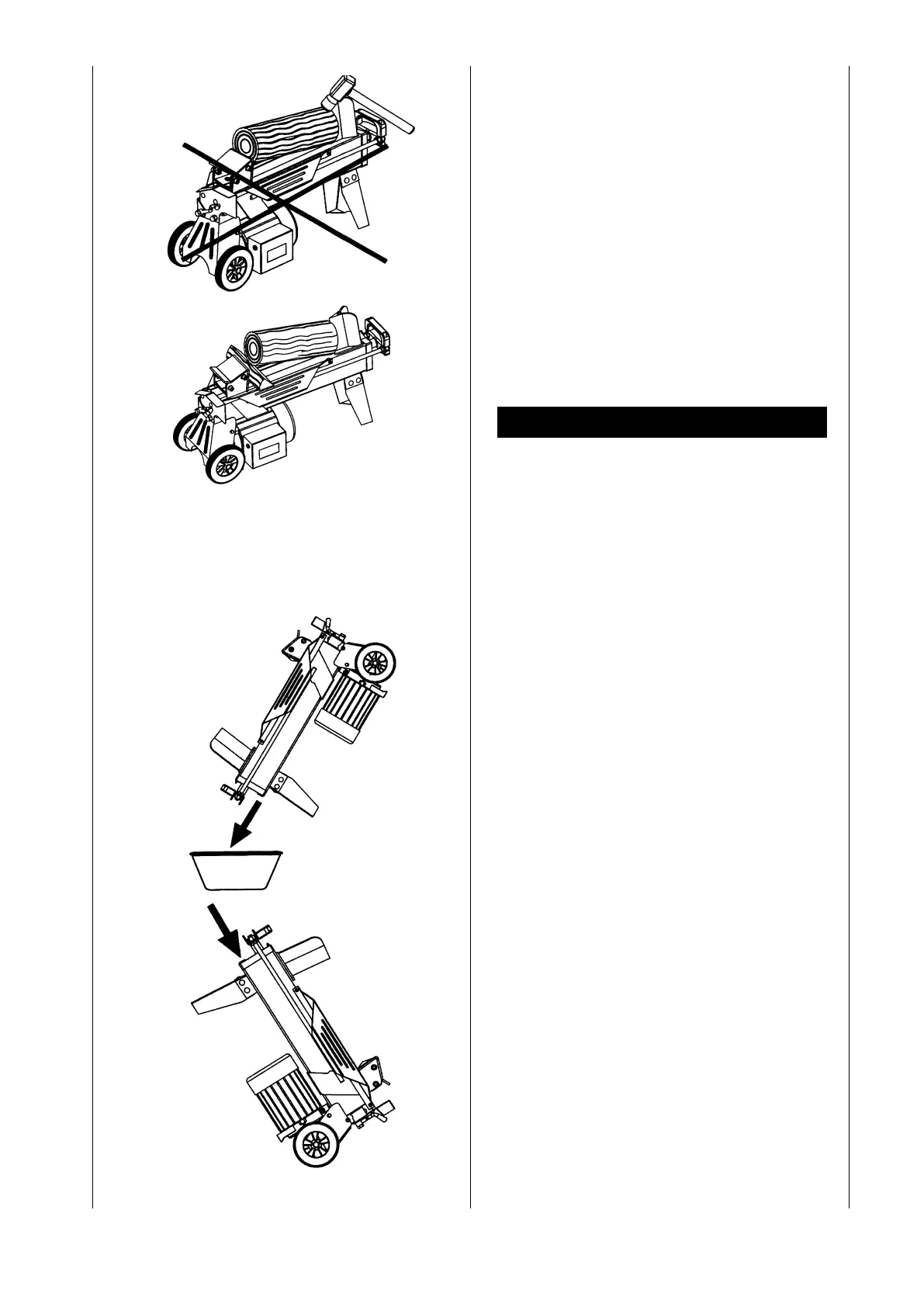

Fig. 3
Fig. 4
Fig. 5
Fig. 6
