Neigen des Säge-Aggregats (Fig 3)
Das Sägeaggregat kann bis zu einem Winkel von 45° ge-
neigt werden.
Lösen Sie den Handgriff (24) auf der Rückseite der Ma-
schine und neigen Sie das Aggregat nach Skala in die
gewünschte Winkelposition. Der Winkel kann anhand der
Skala (23) mittels Zeiger (25) festgestellt werden. Ab-
schließend ist der Handgriff wieder fest anzuziehen.
Arbeitshinweise
Nachdem Sie nun all dies, was bis hierher beschrieben
wur de, ausgeführt haben, können Sie mit der Bearbei-
tung beginnen.
ACHTUNG: Halten Sie stets Ihre Hände von den Schnitt-
zonen fern und versuchen Sie keinesfalls, diese beim
Schneiden zu erreichen.
Kappbetrieb (Fig. 4)
• Lösen Sie den Sperrknopf (13).
• Sägeaggregat am Handgriff (1) anheben, bis dieses in
der obersten Position einrastet
• Drücken Sie das Werkstück gleichmäßig an die An-
schlagleisten (30), achten Sie darauf, dass Ihre Hand
außerhalb des Schnittbereichs des Sägeblattes ist.
• Mit der rechten Hand am Handgriff (1) drücken Sie
den Sperrhebel (9), so dass das Aggregat nach unten
geschwenkt werden kann.
• Nach Drücken der Starttaste (2) läuft der Motor an.
• Bringen Sie das Sägeblatt langsam an das Werkstück
und schneiden Sie dieses mit mäßigem Druck durch.
• Schwenken Sie das Aggregat wieder in die obere Aus-
gangsstellung bis dieses verriegelt.
• Lassen Sie den Handgriff (1) los, so dass der Motor
abschaltet.
Sägeblattwechsel (Fig. 5)
• Netzstecker ziehen.
• Säge-Aggregat in Stellung „Kappbetrieb“ bringen
• Beweglichen Sägeblattschutz (11) durch Drücken der
Sperre (9) entriegeln, dabei den Sägeblattschutz so
anheben, dass das Sägeblatt frei ist.
• Lösen der Sägeblatt-Befestigungssschraube (Achtung:
Linksgewinde).
• Schraube (3) und Sägeblattflansch (4) abnehmen.
• Sägeblatt vorsichtig herausnehmen (Verletzungsgefahr
durch die Sägeblattzähne).
• Neues Sägeblatt auf den inneren Sägeblattflansch auf-
setzen. Beachten Sie dabei die Drehrichtung des Sä-
geblattes.
• Äußeren Sägeblattflansch aufsetzen und Schraube
kräftig anziehen.
• Sägeblattschutz wieder in die richtige Stellung brin-
gen.

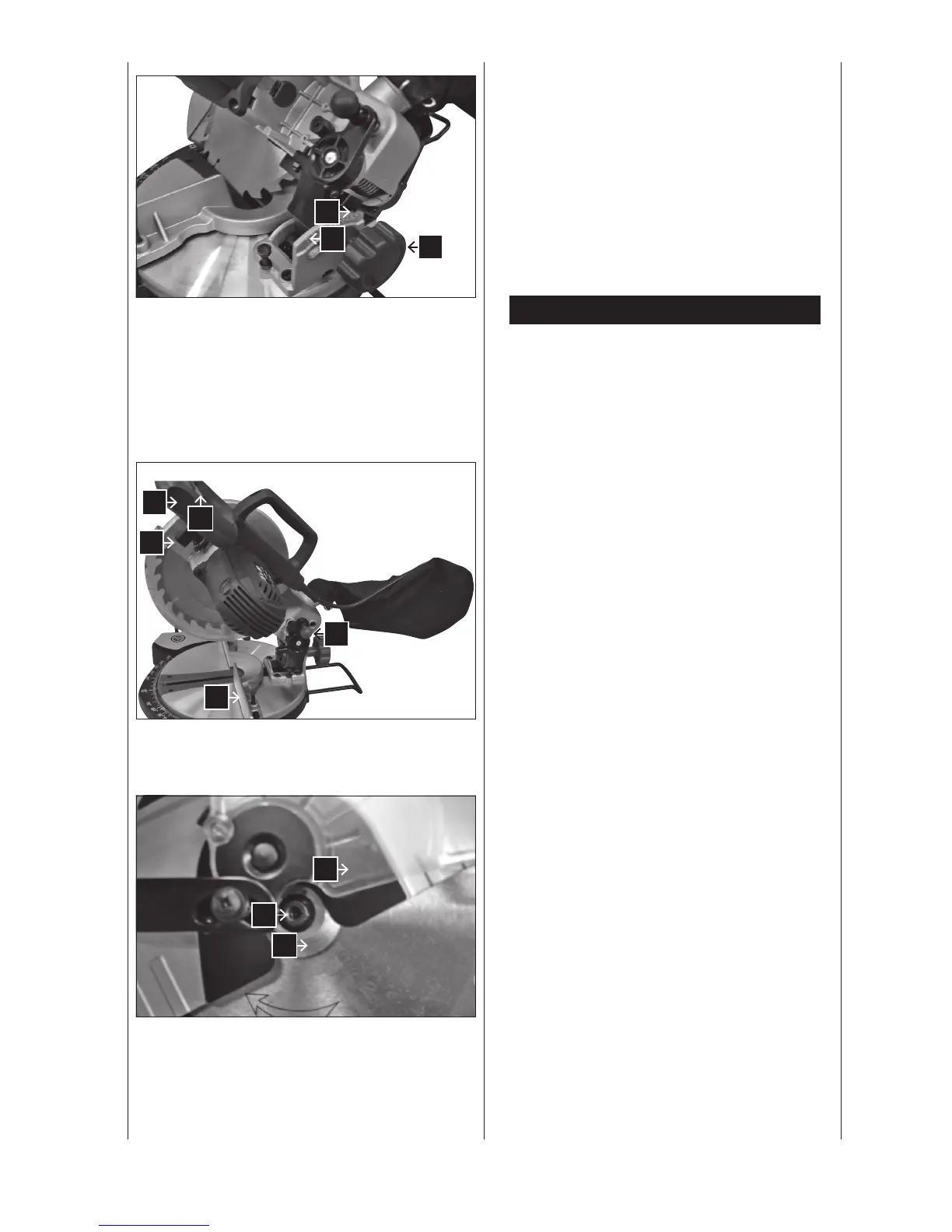

Fig. 3
23
24
25
Fig. 4
1
9
30
13
2
Fig. 5
3
4
11

Scheppach HM80L Specifications

General

Input power	1500 W
Power source	AC
AC input voltage	220-240 V
AC input frequency	50 Hz
Blade bore	30 mm
Blade diameter	210 mm
Blade thickness	2.6 mm
Idle speed (max)	5000 RPM

Weight and Dimensions

Depth	650 mm
Width	420 mm
Height	460 mm
Weight	7540 g
