Naklopení jednotky pily (Obr. 3)
Jednotku pily je možné naklopit až do úhlu 45°.
Povolte rukojeť (24) na zadní straně stroje a pomocí pra-
vítka umístěte jednotku do požadované úhlové polohy.
Úhel je možné určit pomocí ukazatele (25) na stupnici
(23). Poté, co je úhel nastaven, je nutné řádně dotáhnout
rukojeť.
Pracovní pokyny
Poté, co jste provedli všechny postupy na předchozích
stranách, můžete začít provádět řezání.
POZOR: Vždy udržujte ruce v dostatečné vzdálenosti od
oblasti řezání a v žádném případě se k ní nepřibližujte,
když je stroj v provozu.
Provoz kapovací pily (Obr. 4)
• Uvolněte pojistné tlačítko (13).
• Zvedněte jednotku pily pomocí rukojeti (1) dokud se
jednotka nezablokuje v horní pozici.
• Rovnoměrně přitlačte dílec k dorazové liště (30) a
dbejte na to, aby se vaše ruce nacházely mimo oblast
řezání kotouče pily.
• Pravou rukou stiskněte závěrnou páku (9) na držadle
(1), aby se jednotka mohla posunout dolů.
• Po stisknutí blokovacího tlačítka (3) a spínače (2) se
spustí motor.
• Posuňte pilový kotouč k obrobku a řežte skrz obrobek
mírným tlačením na držadlo.
• Posunujte jednotku zpět do její horní výchozí polohy,
dokud se nezablokuje.
• Uvolněte rukojeť (1), aby se motor vypnul.
Výměna kotouče pily (Obr. 5)
1 Vytáhněte napájecí kabel ze zásuvky.
2 Umístěte jednotku do pozice pro provoz kapovací pily.
3 Stisknutím zarážky (9) uvolněte a nadzvedněte po-
hyblivý ochranný kryt (11) tak, aby došlo k odhalení
pilového kotouče.
4 Povolte upevňovací šroub pilového kotouče (Pozor:
šroub má levotočivý závit).
5 Odeberte šroub (3) a přírubu pilového kotouče (4).
6 Opatrně vyjměte pilový kotouč (Hrozí nebezpečí po-
ranění od zubů pilového kotouče).
7 Nasaďte nový pilový kotouč na vnitřní přírubu. Dejte
pozor, aby byl směr otáčení pilového kotouče správný.
8 Nasaďte vnější přírubu pilového kotouče a pevně do-
táhněte šroub.
9 Vraťte kryt pilového kotouče zpět do správné pozice.

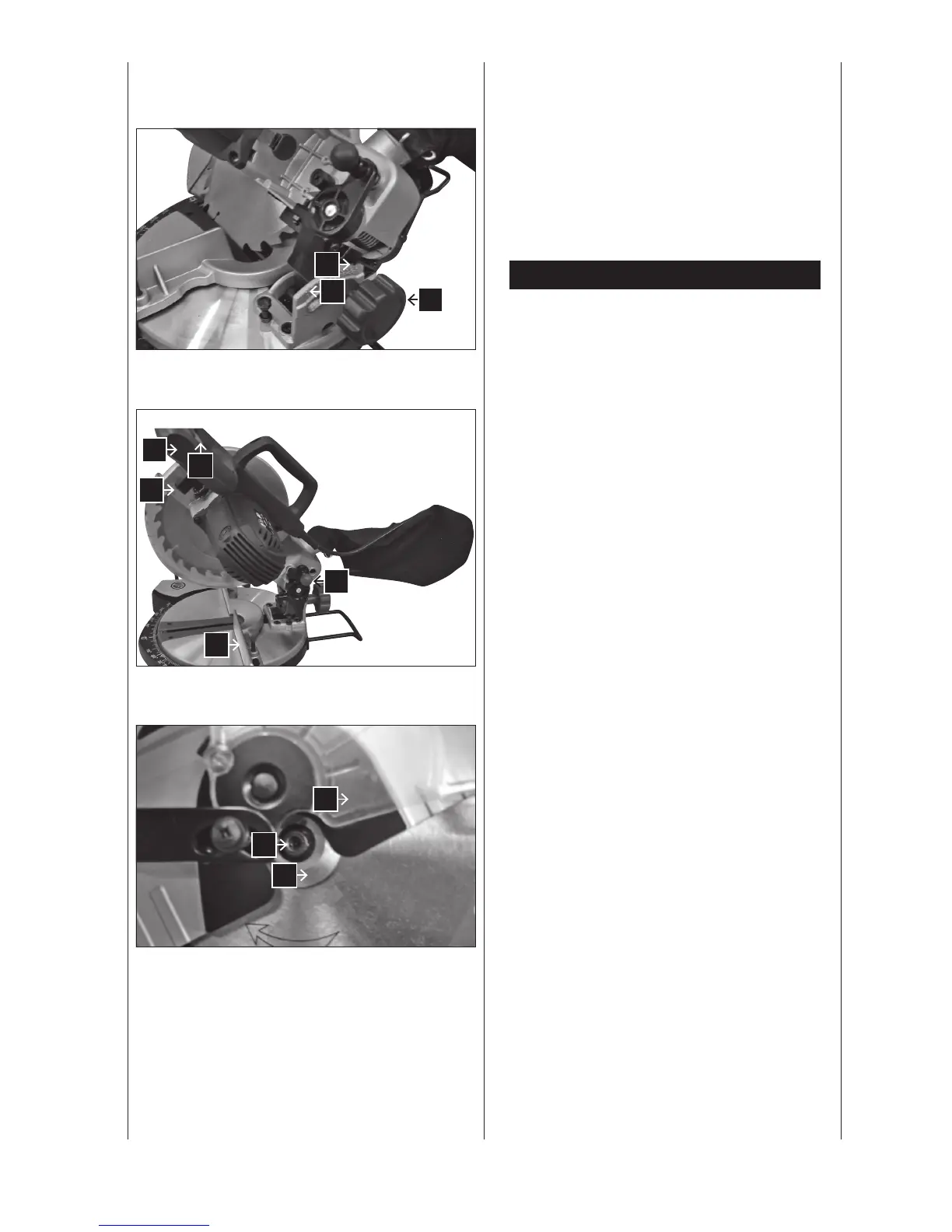

Fig. 3
