Scheppach HM80L Translation From Original Manual

22
Wechseln der Laserbatterien (Fig. 6)
• Entfernen Sie die Abdeckung der Laserbatterie 16.
Entnehmen Sie die 2 Batterien.
• Ersetzen Sie beide Batterien durch die gleiche oder
gleichwertige Type. Achten Sie darauf, dass sie in der
gleichen Polrichtung eingesetzt sind wie die verbrauch-
ten Batterien.
• Schließen Sie die Batterieabdeckung.
m Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange schlos-
sen. Der Anschluss entspricht den einschlägigen VDE- und
DIN-Be stim mungen.
Der kundenseitige Netzanschluss sowie die verwendete Ver-
län gerungsleitung müssen diesen Vorschriften ent spre chen.
Wichtige Hinweise
Bei Überlastung des Motors schaltet dieser selbständig
ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt
sich der Motor wieder einschalten
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft Isola-
tionsschäden. Ursachen sind:
• Durchstellen, wenn Anschlussleitungen durch Fenster-
oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder
Füh rung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei-
tung.
• Isolationsschäden durch Herausreißen aus der
Wandsteck dose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind auf Grund der Iso la ti-
ons schä den lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schäden
überprüfen. Achten Sie darauf, dass beim Überprüfen die
Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlä-
gigen VDE- und DIN-Bestimmungen entsprechen. Ver-
wenden Sie nur Anschlussleitungen mit Kennzeichnung
H 07 RN. Ein Aufdruck der Typenbezeichnung auf dem
Anschlusskabel ist Vorschrift.
Wechselstrommotor
• Die Netzspannung muss 220 – 240 Volt
• Verlängerungsleitungen müssen bis 25 m Länge einen
Querschnitt von 1,5 Quadratmillimeter aufweisen.
Anschlüsse und Reparaturen der elektrischen Ausrüstung
dür fen nur von einer Elektro-Fachkraft durchgeführt wer-
den.
Bei Rückfragen bitte folgende Daten angeben:
• Motorenhersteller
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typschildes

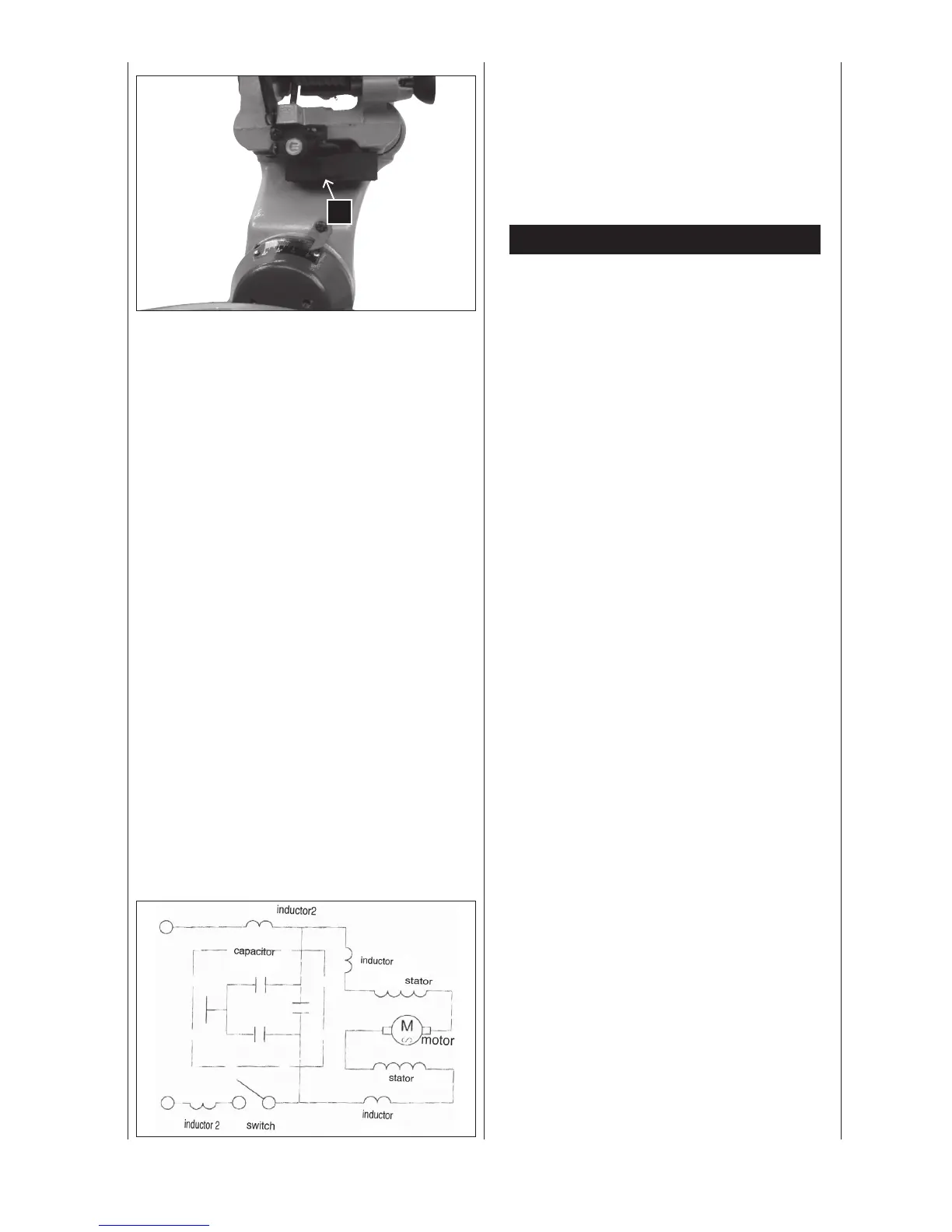

Fig. 6
1

Scheppach HM80L Specifications

General

Input power	1500 W
Power source	AC
AC input voltage	220-240 V
AC input frequency	50 Hz
Blade bore	30 mm
Blade diameter	210 mm
Blade thickness	2.6 mm
Idle speed (max)	5000 RPM

Weight and Dimensions

Depth	650 mm
Width	420 mm
Height	460 mm
Weight	7540 g
