manovra sufficiente la pulizia, la manutenzione e le rego-
lazioni necessarie.
CAUTELA: Abbiate cura di posizionare la macchina in una
zona di lavoro adeguata sia come condizioni ambientali
che come luminosità: ricordate sempre che le condizioni
generali dell’ambiente di lavoro sono fondamentali nella
prevenzione degli infortuni.
COLLEGAMENTO ELETTRICO
Controllate che l’impianto rete sul quale inserite la mac-
china sia collegato a terra come previsto dalle norme di
sicurezza vigenti, e che la presa di corrente sia in buono
stato.
Si ricorda all’utilizzatore che a monte dell’impianto rete
deve essere presente una protezione magnetotermica atta
a salvaguardare tutti i conduttori dai corto circuiti e dai
sovraccarichi.
Tale protezione dovrà essere scelta anche in base alle ca-
ratteristiche elettriche della macchina riportate sul mo-
tore.
NOTE: L’impianto elettrico della vostra troncatrice è dota-
to di relè di minima tensione, che apre automaticamente
il circuito quando la tensione scende sotto un limite mi-
nimo stabilito, e che impedisce il ripristino automatico
della condizione di funzionamento quando la tensione
ritorna ai livelli nominali previsti.
Se la macchina subisce un arresto involontario non al-
larmatevi, ma controllate se effettivamente sia venuta a
mancare la tensione nell’impianto di rete.
Indicazioni per la lavorazione
ATTENZIONE: Tutte le operazioni di regolazione illustrate nei
paragrafi seguenti devono essere effettuate con motore della
macchina spento.
Taglio trasversale:
Girare il piano della tavola (Fig. 2)
Con l’aiuto della tavola rotante, la troncatrice può essere
girata a destra e a sinistra. L’angolo si regola in modo as-
solutamente esatto mediante la scala. Grazie al reticolo,
a ogni 15°, 22,5°, 30°, gli angoli fra 0° e 45° possono
essere regolati in modo veloce e preciso.
Per girare la tavola rotante, mollare la vite di fissaggio (8)
e tornare l’aggregato a la maniglia finché l’angolo deside-
rato sia ottenuto. Poi fissare di nuovo la vite (8).

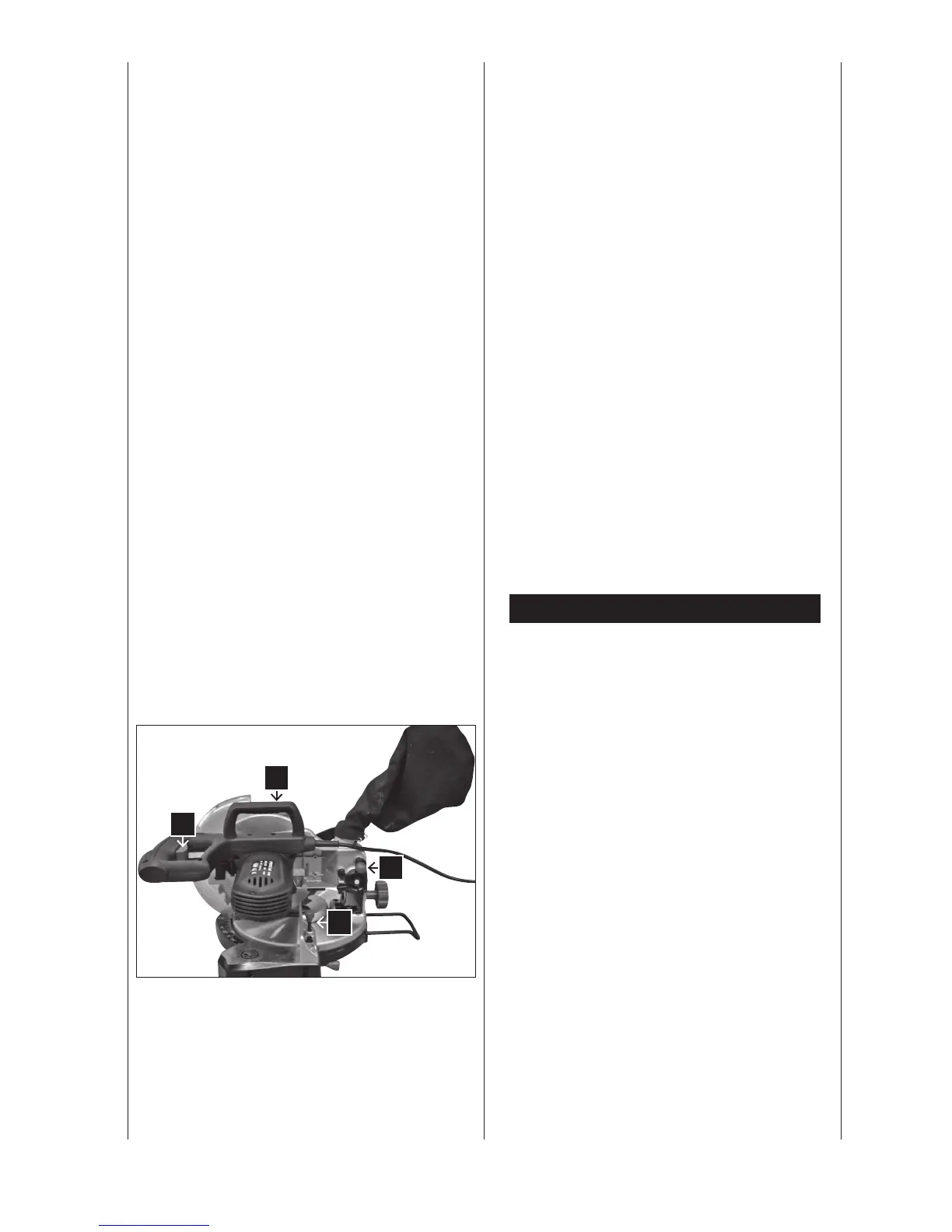

Fig. 2
2
1
13
8
